E PORTUGUÊS

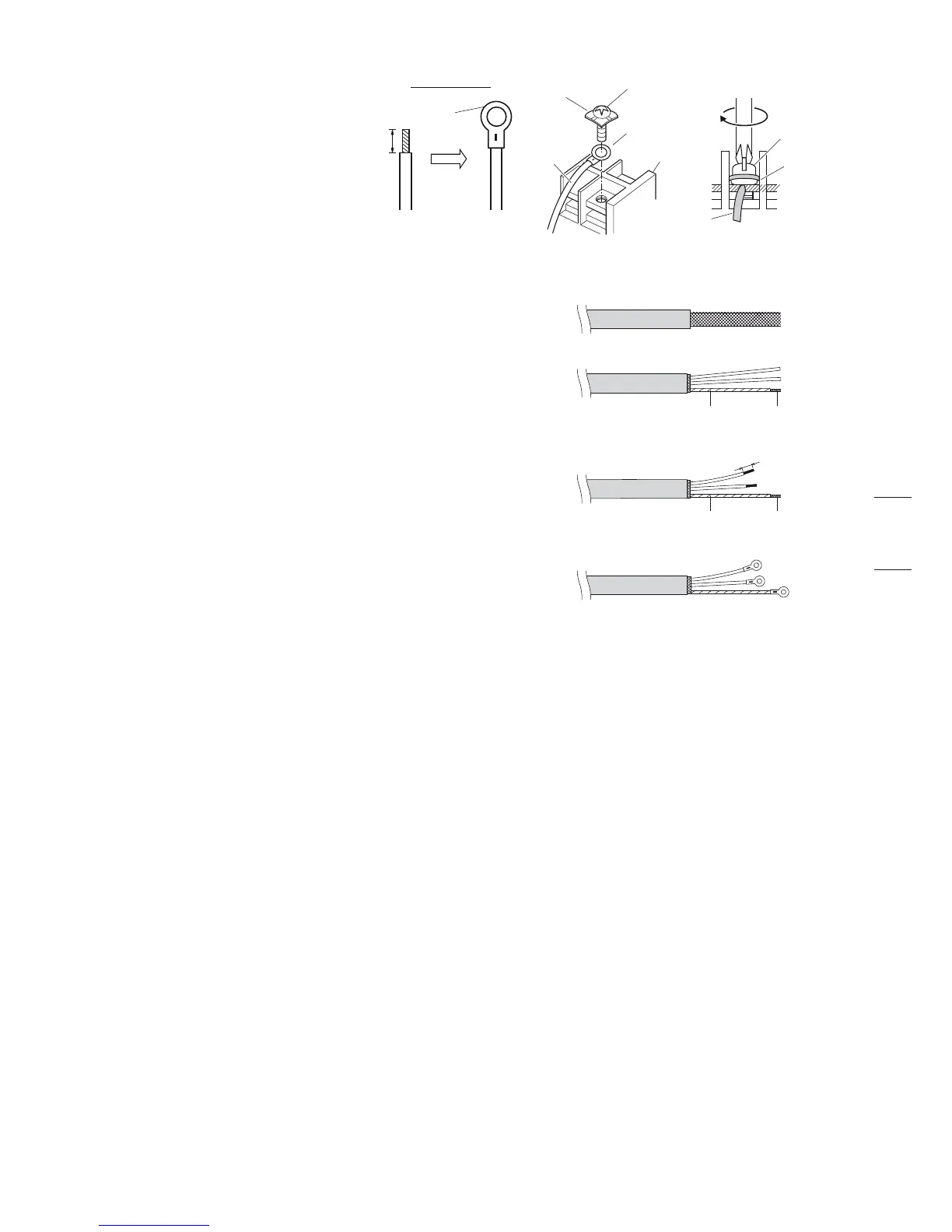

Como ligar os fios aos terminais
Q
Para os trançados
(1) Corte a extremidade do fi o com
alicates, desnude o isolamento para
expor o fi o trançado aproximadamente
10 mm e, em seguida, torça bem as
extremidades do fi o. (Fig. 4-7)
(2) Utilizando uma chave de fendas
Phillips, retire o(s) parafuso(s) dos
terminais na placa de terminais.
(3) Utilizando um prendedor de
conectores tubular ou alicates,
prenda fi rmemente cada extremidade
desnudada com um terminal de
pressão tubular.
(4) Coloque o terminal de pressão
tubular, e recoloque e aperte o
parafuso de terminal retirado
utilizando uma chave de fendas.
(Fig. 4-8)
Q Exemplos de os blindados
(1) Remova o revestimento dos cabos para não riscar a blindagem
trançada. (Fig. 4-9)
(2) Descarne cuidadosamente a blindagem trançada e torça os
fi os blindados descarnados de modo a que fi quem unidos
fi rmemente. Isole os fi os blindados cobrindo-os com um tubo
de isolamento ou enrolando fi ta de isolamento em seu redor.
(Fig. 4-10)
(3) Remova o revestimento do fi o de sinal. (Fig. 4-11)
(4) Prenda os terminais de pressão tubular aos fi os de sinal e aos
fi os blindados isolados no Passo (2). (Fig. 4-12)
Fig.4-8
Fio trançado
Parafuso
Anilha especial
Parte desnudada de 10 mm
Terminal
de pressão
tubular
Fio
Fio
Terminal de
pressão tubular
Placa de terminais
Parafuso e
anilha especial
Terminal de
pressão tubular
Fig.4-7
Fita isolante Malha de blindagem
Fig.4-9
Fig.4-10
Fig.4-12
Fita isolante Malha de blindagem
8 mm
Fig.4-11
