43
FRANÇAIS
E PORTUGUÊS

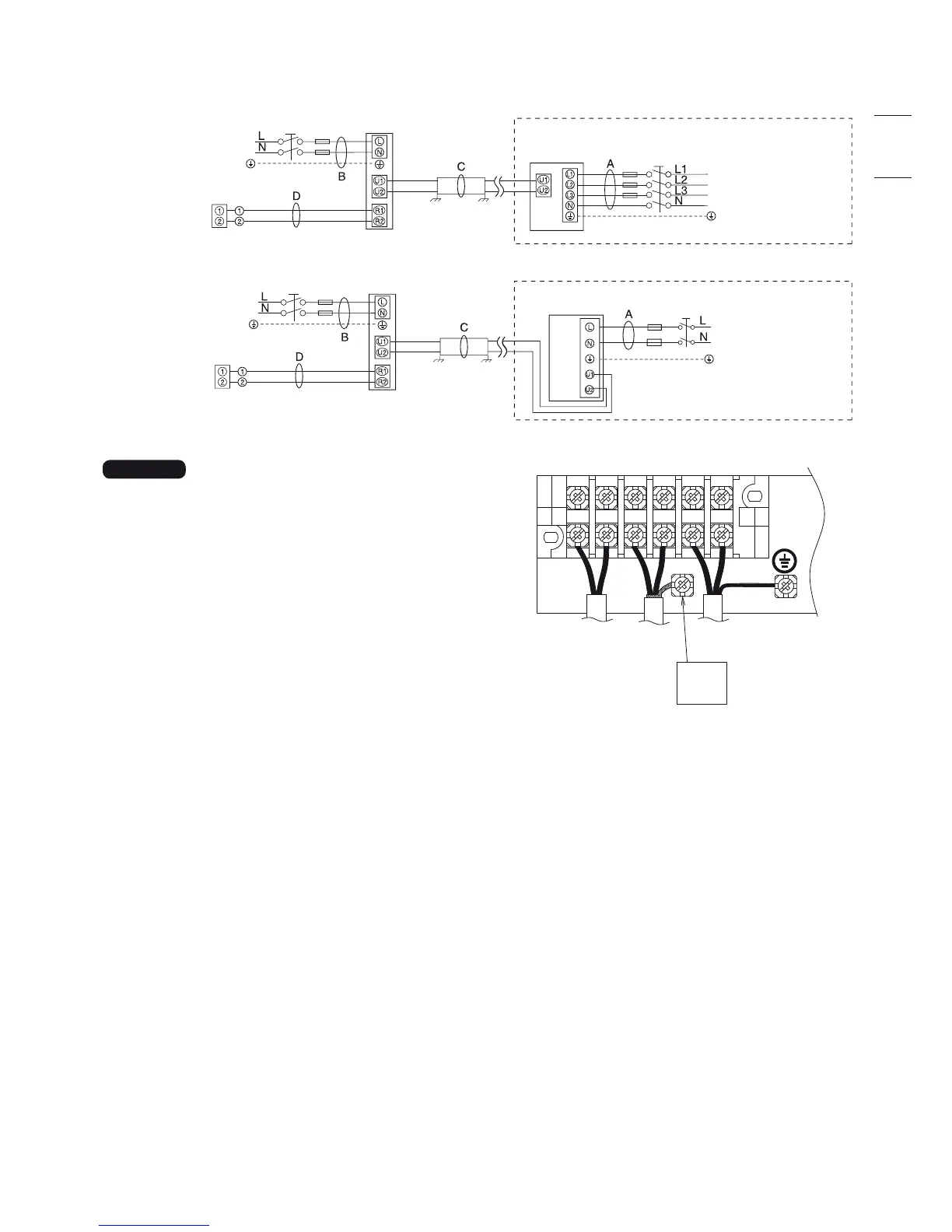

4-3. Schémas des câblages
Fig. 4-1
REMARQUE
R1
R2
U1
U2
NL
Type N1
Fil de
terre
blindé
Ligne de
télécommande
Câblage de
commande
d’unité
Alimentation
Terre
Plaque à bornes 6P
(1) Voir la Section « 4-2. Longueur et diamètre de fi l recommandés
pour système d’alimentation » pour l’explication de « A », « B »,
« C », « D » et « E » sur les schémas ci-dessus.
(2) Le diagramme de connexion de base de l’unité intérieure
montre les plaquettes à bornes, ainsi les plaquettes à bornes
de votre équipement peuvent différer du diagramme. (Fig. 4-2)
(3) L’adresse du circuit réfrigérant (R.C.) doit être fi xée avant la
mise sous tension.
(4) Pour le paramétrage de l’adresse R.C, voir les instructions
d’installation livrées avec la télécommande (en option).
Le paramétrage de l’adressage automatique peut être exécuté
via la télécommande. Voir les instructions d’installation livrées
avec la télécommande (en option).
Fig. 4-2
Alimentation
Unité intérieure
Mise à la terre
Mise à la terre
Mise à la terre
Télécommande
Télécommande
Mise à la terre
(N° 1)
Unité intérieure
(N° 1)
Alimentation
220/230/240V ~50Hz
220/230/240V ~50Hz
* Raccordements du modèle triphasé
* Raccordements du modèle monophasé
Mise à la terre
Alimentation
380 – 415V, 3 N~ 50Hz
Mise à la terre
Alimentation
220 – 240V ~50Hz
Unité extérieure (Triphasée)
Unité INV
Unité extérieure
(Monophasée)
Unité INV
