RQT9914
47

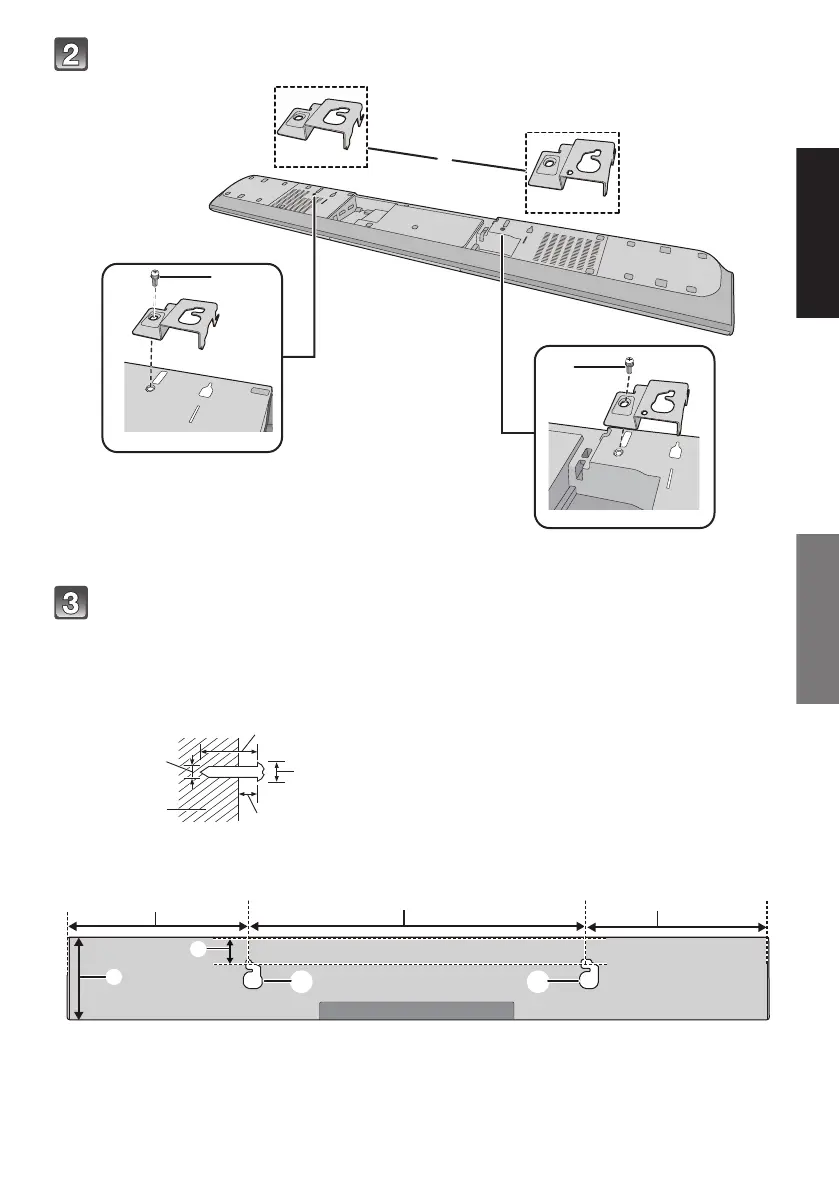

Coloque los soportes de montaje en la unidad principal.
A Soporte para el montaje a pared (suministrado)
B Tornillo (suministrado)
Clave un tornillo en la pared.
≥ Utilice las medidas a continuación para ver el punto de los tornillos en la pared.
≥
Deje por lo menos 100 mm de espacio sobre la unidad principal para que haya el espacio suficiente para colocar la unidad principal.
≥ Coloque la unidad principal con un espacio mínimo de 50 mm a la derecha. De lo contrario, es posible que no se pueda
acceder a los botones.
≥ No olvide usar un nivel para garantizar que ambos orificios de montaje estén horizontales.
Vista frontal (imagen semitransparente)
C Al menos 30 mm
D ‰4,0 mm
E ‰7,0 mm a ‰9,4 mm
F Pared o columna
G 1,6 mm a 2,5 mm
H 400 mm I 275 mm J 275 mm
K 27 mm L 110 mm M Orificio de montaje en la
pared
