RQT9914
77

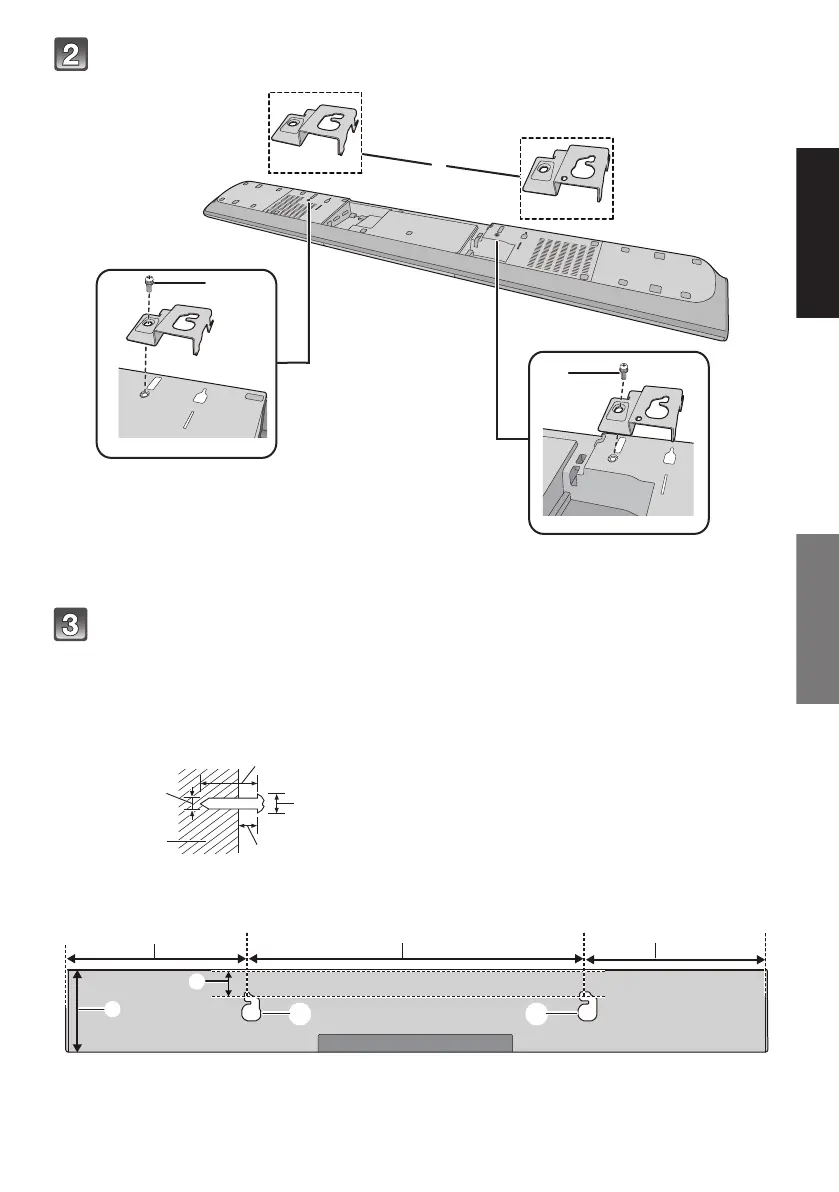

Kiinnitä seinäasennuspidikkeet päälaitteeseen.
A Seinäasennuspidike (toimitettu)
B Ruuvi (toimitettu)
Poraa ruuvi seinään.
≥ Käytä alla osoitettuja mittoja ruuvauspisteiden merkitsemiseksi seinään.
≥ Jätä vähintään 100 mm:n tila päälaitteen yläpuolelle, jotta jää riittävästi tilaa päälaitteen kiinnittämistä varten.
≥ Sijoita päälaite siten, että sen oikealla puolella on vähintään 50 mm tyhjää tilaa. Päinvastaisessa tapauksessa painikkeita ei
mahdollisesti voida käsitellä.
≥ Varmista vesivaakaa käyttämällä, että molemmat asennusaukot ovat samalla vaakatasolla.
Etunäkymä (läpikuultava kuva)
C Vähintään 30 mm
D ‰4,0 mm
E ‰7,0 mm sitä ‰9,4 mm
F Seinä tai pylväs
G 1,6 mm sitä 2,5 mm
H 400 mm I 275 mm J 275 mm
K 27 mm L 110 mm M Seinäasennusaukko
