连接
完成所有连接后再连接交流电源线。

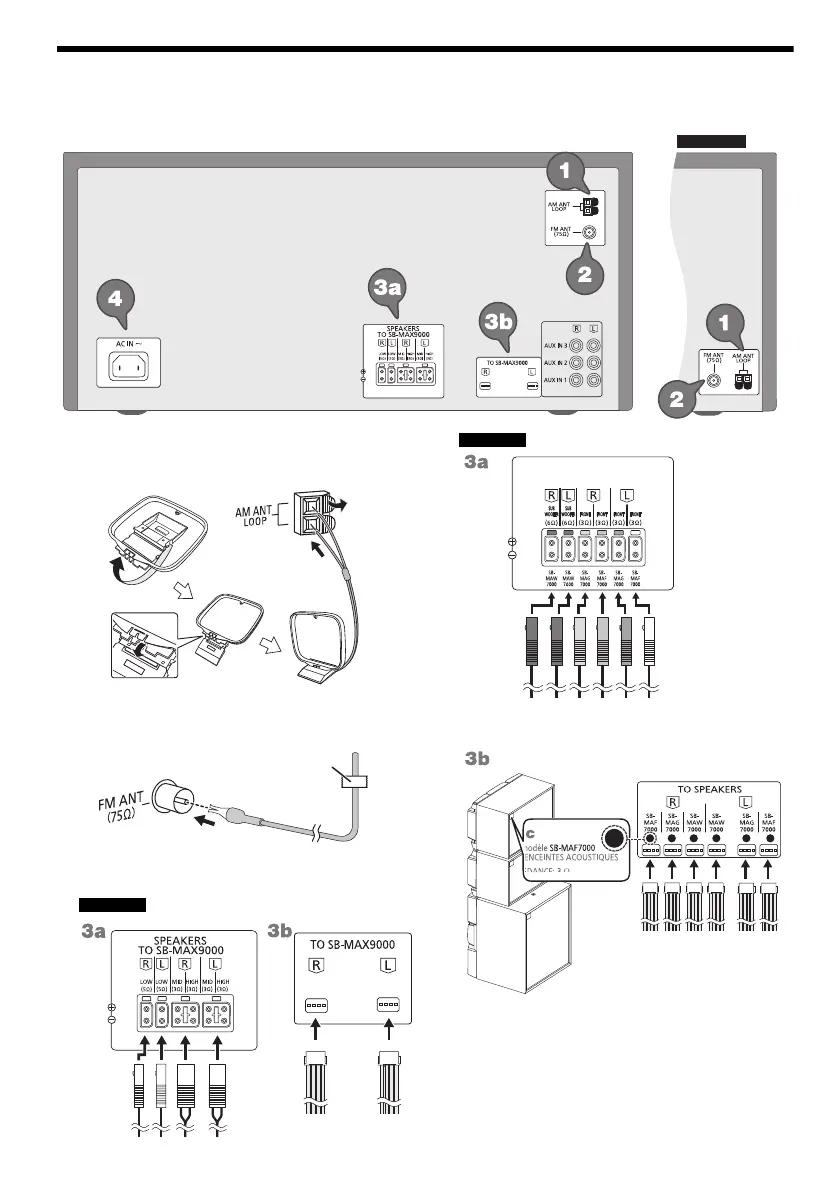

1 连接 AM 环状天线。
将天线竖立于其基座上直到其卡入到位。
2 连接 FM 室内天线。
将天线粘贴于接收信号最好的位置。
3 连接扬声器。
将扬声器电线连接至相应的端子。
SC-MAX9000
SC-MAX7000
SC-MAX5000
B
A
胶布 （非附件）
TO SPEAKERS
R1
R1
R2 R3 L3 L2 L1
将扬声器电线连接至
相同颜色的端子。
根据扬声器识别号码
连接相应的扬声器照
明电缆。
