17
Conexiones

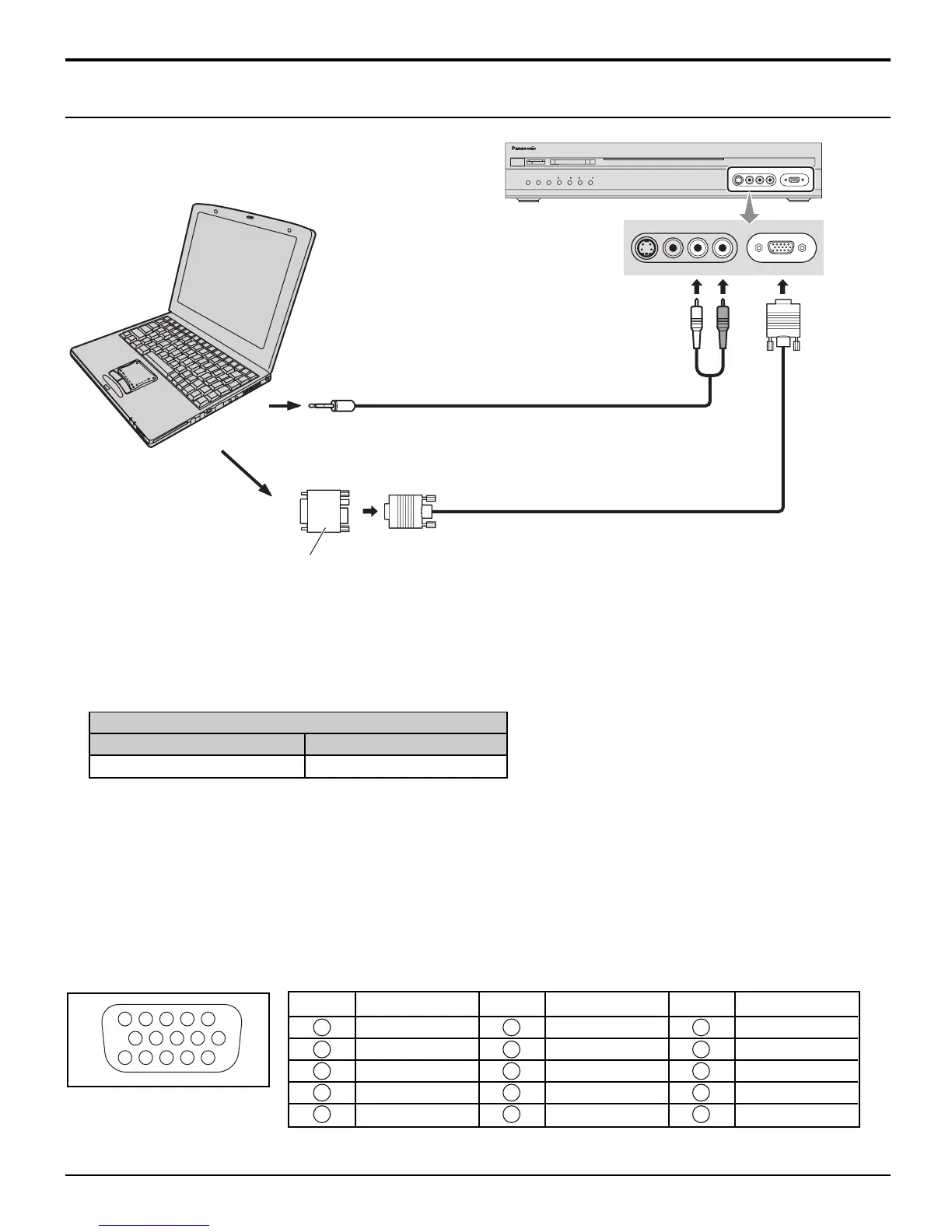

Conexión a un PC
Notas:
• Las señales de ordenador que pueden entrar son las que tienen una frecuencia de exploración horizontal de 15 a 110
kHz y una frecuencia de exploración vertical de 48 a 120 Hz. (Sin embargo, las señales que exceden 1.200 líneas no se
visualizarán correctamente.)
• La resolución máxima:
Si la resolución de la pantalla supera estos máximos, puede no ser posible mostrar los detalles finos con suficiente
nitidez.
• Algunos modelos de PC no pueden conectarse a la pantalla de plasma.
• No es necesario un adaptador para con terminal D-sub 15 patillas compatibles con DOS/V.
•Esta figura es sólo a modo de ejemplo.
• Los equipos y cables adicionales de la figura no se suministran con este equipo.
• No ajuste las frecuencias de exploración horizontal y vertical para las señales de PC a niveles que están por encima o
por debajo de la gama de frecuencias especificada.
INPUT 3 PC
S VIDEO L-AUDIO-R
VIDEO
DIGITAL MEDIA RECEIVER TU-PT700U
SD CARD
PC CARD
MENU OK TV/VIDEO VOLUME CHANNEL
INPUT 3 PC
S VIDEO VIDEO L-AUDIO-R
Nombres de las señales del conector D-sub 15 patillas
Forma de las patillas para
el terminal de entrada PC
1
678
3
9
45
10
15 14 13 12 11
2
Ordenador
Audio
Enchufe
estéreo
Connect un cable que coincida
con el terminal de salida de audio en la computadora
Adaptador de conversuión si fuera necesario (adquirido localmente)
RGB
Cable PC
D-sub 15
patillas
N° patilla
1
2
3
4
5
N° patilla
6
7
8
9
10
N° patilla
11
12
13
14
15
Nombre de la señal
R
G
B
NC (no conectado)
GND (tierra)
Nombre de la señal
GND (tierra)
GND (tierra)
GND (tierra)
NC (no conectado)
GND (tierra)
Nombre de la señal
NC (no conectado)
NC
HD/SYNC
VD
NC
16:9
1.366
×
768
4:3
1.024
×
768
Aspecto
