Guía de inicio
rápido
Conexión básica
(TV + Grabadora DVD ó Videograbadora + Receptor de satélite)
(TV + Grabadora DVD ó Videograbadora)
Para conectar el terminal de la antena y el receptor de satélite y la grabadora DVD o videograbadora
ANT IN
ANT OUTANT IN
TO
AUDIO
AMP
COMPONENT
IN
VIDEO
IN
1
2
AUDIO
PROG
OUT
R
P
R
P
B
Y
P
R
P
B
Y
R
R
L
L
L
R
L
HDMI 1
AV IN
HDMI 2
S VIDEO
A
B
C
D
AUDIO VIDEO
Ejemplo 3

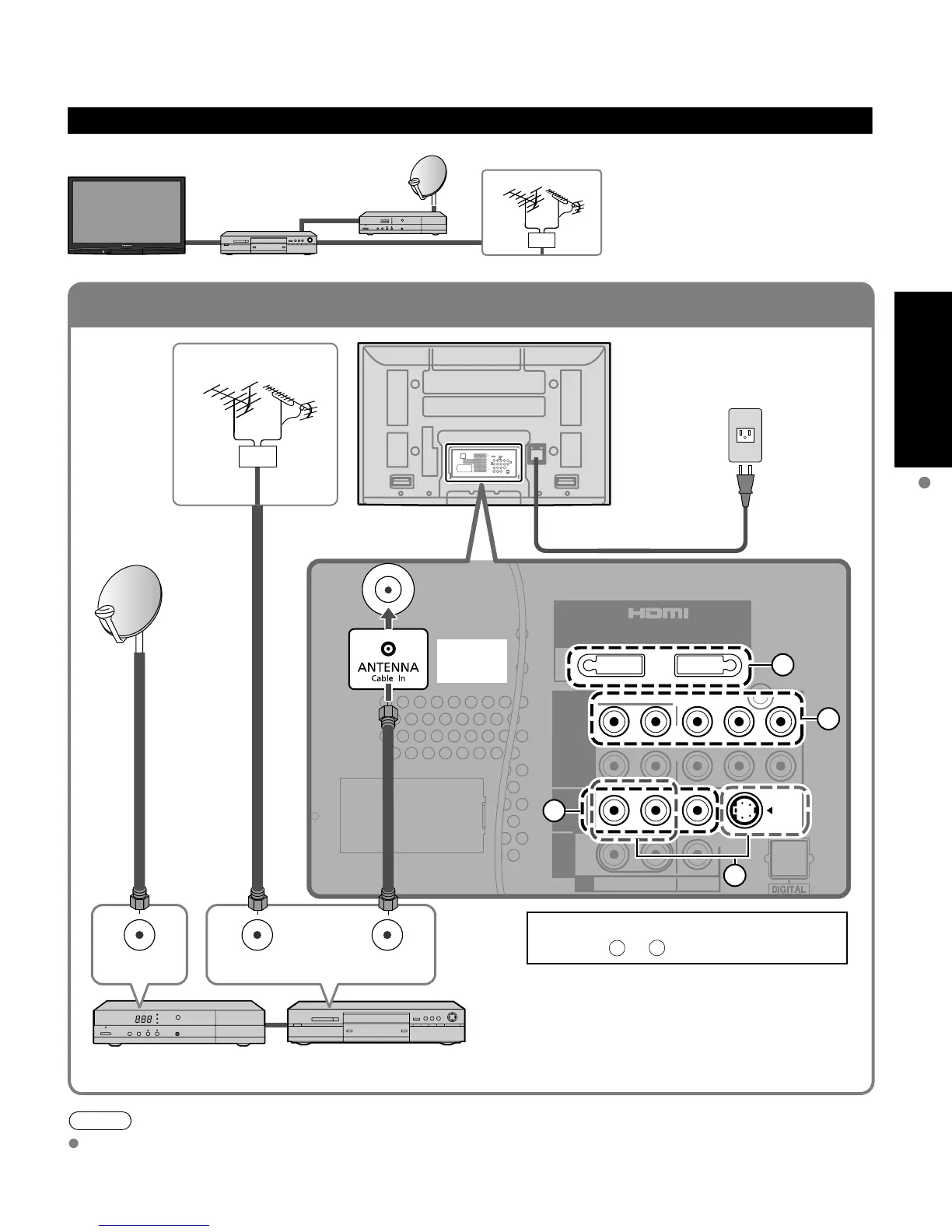

Conexión de una grabadora DVD (videograbadora) y un receptor de satélite
Grabadora DVD
ó
Videograbadora
Receptor de
satélite
TV
Antena de VHF / UHF
Puede disfrutar de los programas de
alta definición suscribiéndose a los
servicios de compañías de emisión
por satélite de alta definición.
La conexión se puede hacer
utilizando HDMI o video
componente. (pág. 12)
Nota
Para conocer los detalles de las conexiones de los equipos externos, consulte los manuales de instrucciones de
cada equipo.
Receptor de satélite
Grabadora DVD/Videograbadora
(con sintonizador de televisión)
Antena de VHF / UHF
Parte posterior
de la unidad
Cable de
alimentación
de CA
120 V CA
60Hz
Terminal
de antena
Conexión del televisor y el equipo AV
Consulte
A
-
D
en la pág. 12.
* Vea pág. 8
(Conexión del cable de
alimentación de CA)
