Panasonic TX-29AS10C - CONDUCTOR VIEWS; E-BOARD CONDUCTOR VIEW

CONDUCTOR VIEWS FOR MODEL TX-29AS10C, TX-29AS10C/B
ANSICHT DER LEITERBAHNEN FÜR TX-29AS10C, TX-29AS10C/B

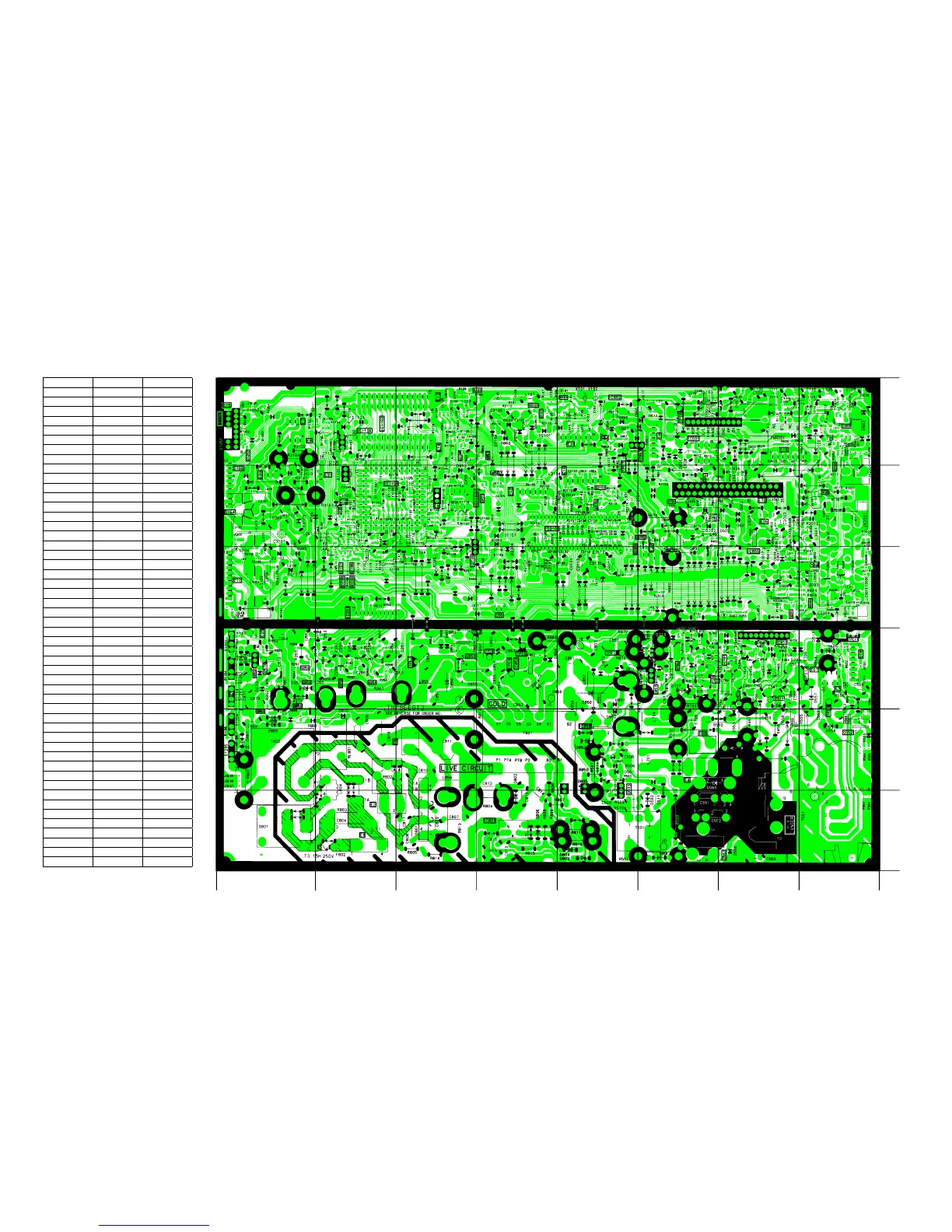

E-BOARD TNP8EE013
TRAN’S
D2303 D5 D859 C4
Q101 F4 D2304 D5 D861 F3
Q102 F5 D251 C7 D862 F1
Q104 E1 D253 C7 D863 F5
Q105 E1 D254 C7 D865 F4
Q1051 E7 D453 E6 D866 F4
Q1104 D7 D454 C2 D867 B8
Q1105 D7 D456 C2 D868 B8
Q1106 D7 D457 C2 D869 B8
Q1107 D7 D458 C2 D870 B7
Q1108 F6 D501 B4 D871 C8
Q2101 F5 D502 A3 D873 C8
Q2102 E4 D511 C1 D874 B4
Q2103 D2 D553 B2 D875 C3
Q2302 E3 D554 B1 D890 E2
Q2303 D1 D556 A2 D891 E3
Q2304 D4 D557 C1
Q251 C7 D558 C2
Q252 C7 D560 B2
IC’S
Q253 C8 D561 B1 IC1101 E6
Q254 C8 D562 C1 IC1102 F6
Q3006 F1 D602 E2 IC1103 E6
Q3007 F1 D603 E2 IC1104 F7
Q451 E5 D604 E2 IC1105 D5
Q503 A4 D609 C1 IC2101 E4
Q551 A3 D617 D8 IC251 D7
Q552 B1 D620 F3 IC451 C2
Q601 E3 D701 C3 IC601 F3
Q701 E3 D702 E3 IC701 C2
Q702 C3 D703 E3 IC801 A4
Q703 C3 D704 C2 IC850 B4
Q850 C5 D705 C2 IC851 C5
Q851 F5 D706 C3 IC853 F3
Q852 C8 D707 C3 IC855 E2
Q853 B8 D708 C1 IC856 E3
Q854 B8 D709 C2
Q855 C3 D710 C3
TP’S
Q856 E5 D801 A6 TPE1 C1
Q857 C3 D803 A4 TPE2 C4
D804 A4 TPE3 C6
D805 B4 TPE4 C5
DIODES
D806 A4 TPE5 C5
D1101 F1 D850 C4 TPE6 F3
D1104 C8 D851 C4 TPE7 F4
D1105 B8 D852 B4 TPE8 C5
D1131 F7 D853 B4 TPE9 C6
D2101 F5 D854 C5 TPE10 C8
D2102 F5 D855 C5 TPE11 C1
D2103 F5 D856 C6 TPE12 C2
D2104 F5 D857 C6 TPE13 C1
D2105 F5 D858 C6 TPE14 C2
12
3
4
6
7
8
5
A
B
C
D
E
F
32
