Panasonic TX-29PN1D - Conductor Views

TRAN’S
D3144 F4 D862 D4
Q1062 C3 D402 A5 D880 B4
Q2101 D1 D501 C7 D881 B4
Q2102 D1 D506 C6 D890 C4
Q2402 B4 D507 C5 D891 C5
Q2403 B4 D511 A5 D892 E4
Q301 C1 D512 A5 D895 D6
Q302 C1 D513 A7 D896 D8
Q303 C1 D515 A6 D897 E4
Q304 C1 D516 C8
Q305 C1 D552 A8
IC’S
Q306 C1 D556 B7 IC1103 A4
Q307 C1 D557 B7 IC2301 D2
Q308 C1 D558 B5 IC2401 A4
Q309 C1 D561 B5 IC451 A5
Q501 C7 D562 B5 IC601 C2
Q551 C7 D580 A5 IC603 A2
Q581 A5 D601 C2 IC801 E6
Q603 A5 D604 C1 IC840 D5
Q605 A3 D708 B6 IC850 D3
Q606 A2 D801 D7 IC860 E4
Q610 A3 D802 D7 IC870 B5
Q611 A2 D803 E7
Q701 B6 D810 E6
TP’S
Q702 B5 D817 D6 TPD1 A2
Q703 B5 D820 E6 TPD2 A2
Q841A E4 D823 D6 TPD3 A4
Q850 D2 D824 D6 TPD8 C1
Q861 D4 D825 D6 TPD11 F5
Q880 B4 D840 F5 TPD12 D3
Q881 B4 D841 E5 TPD13 D3
Q882 B4 D842 D5 TPD16 B4
Q893 E4 D843 D4 TPD17 B4
Q895 C5 D844 D5 TPD18 A1
D845 C5 TPD19 D3
DIODES
D846 C5 TPD20 B2
D1056 F7 D847 E5 TPD21 E4
D1061 F8 D849 D4 TPD23 C5
D1132 A4 D850 D3 TPD101 E3
D2103 D1 D851 D4 TPD102 E3
D2107 D1 D852 D2 TPD120 A5
D2108 D1 D853 D4 TPD121 A8
D3141 F4 D854 C5 TPD122 C8
D3142 F4 D860 E4 TPD123 A5
D3143 F4 D861 E4 TPD124 A5

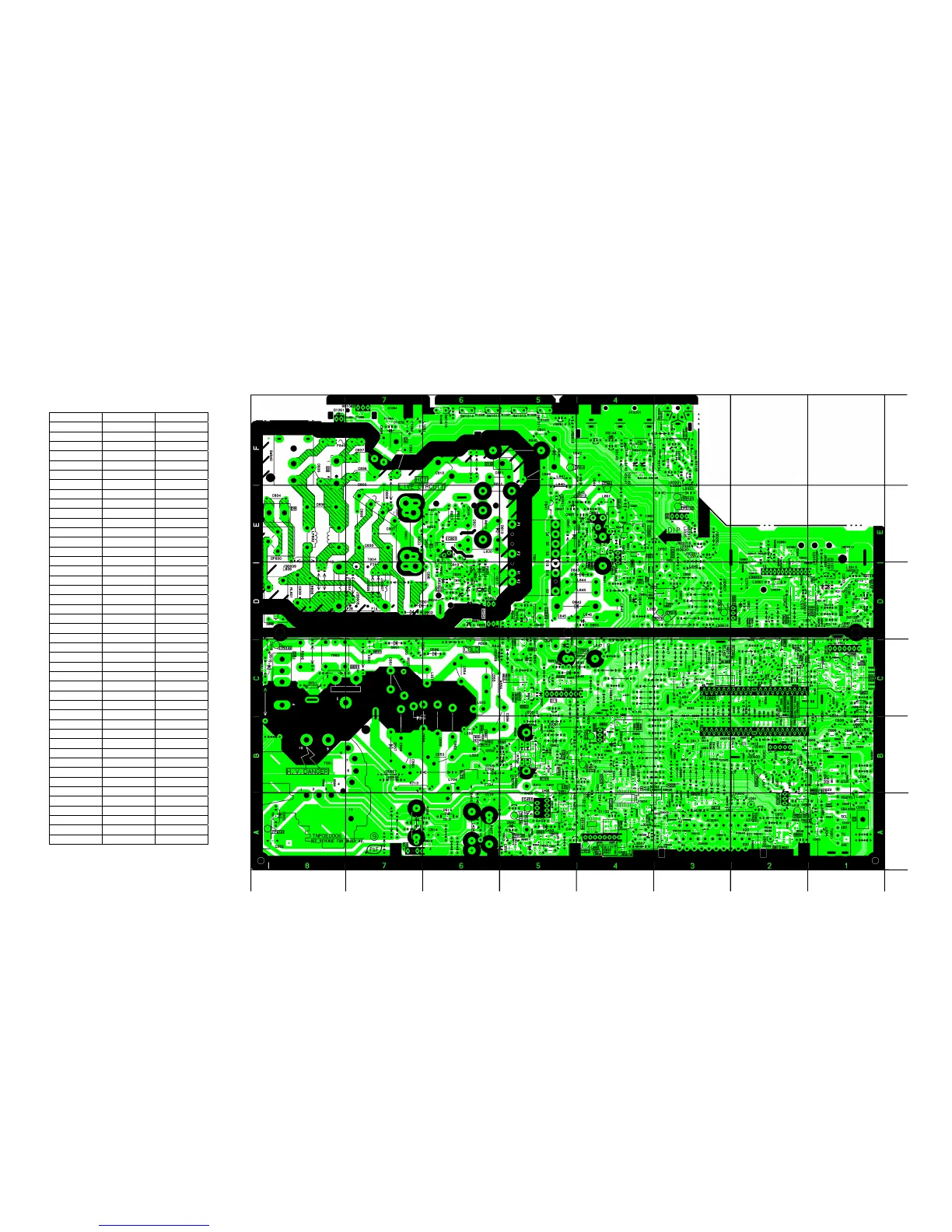

CONDUCTOR VIEWS FOR MODELS
TX-29PN1D, TX-29PN1F, TX-29PN1P, TX-28PN1D, TX-28PN1F, TX-28PN1P
D-BOARD TNP0ED006
22
1
3
4
5
6
7
8
A
B
C
D
F
2
E
