Panasonic TX-29PS11D - Page 34

TRAN’S DIODE
Q1109 C5 D1105 C4
Q1110 C5 D1701 B7
Q1112 C4 D1702 C4
Q1116 C4 D1705 D4
Q1501 A1
Q1502 A2
IC’S
Q1504 B4 IC1101 C5
Q1507 A2 IC1102 C7
Q1508 A1 IC1103 C6
Q1701 A7 IC1104 D4
Q1702 A7 IC1105 C4
Q1706 A7 IC1106 C7
Q1707 A6 IC1501 B6
Q1708 A7 IC1502 D4
Q1711 C7 IC1701 B6
Q1712 A7
Q1713 B7
Q1715 A7

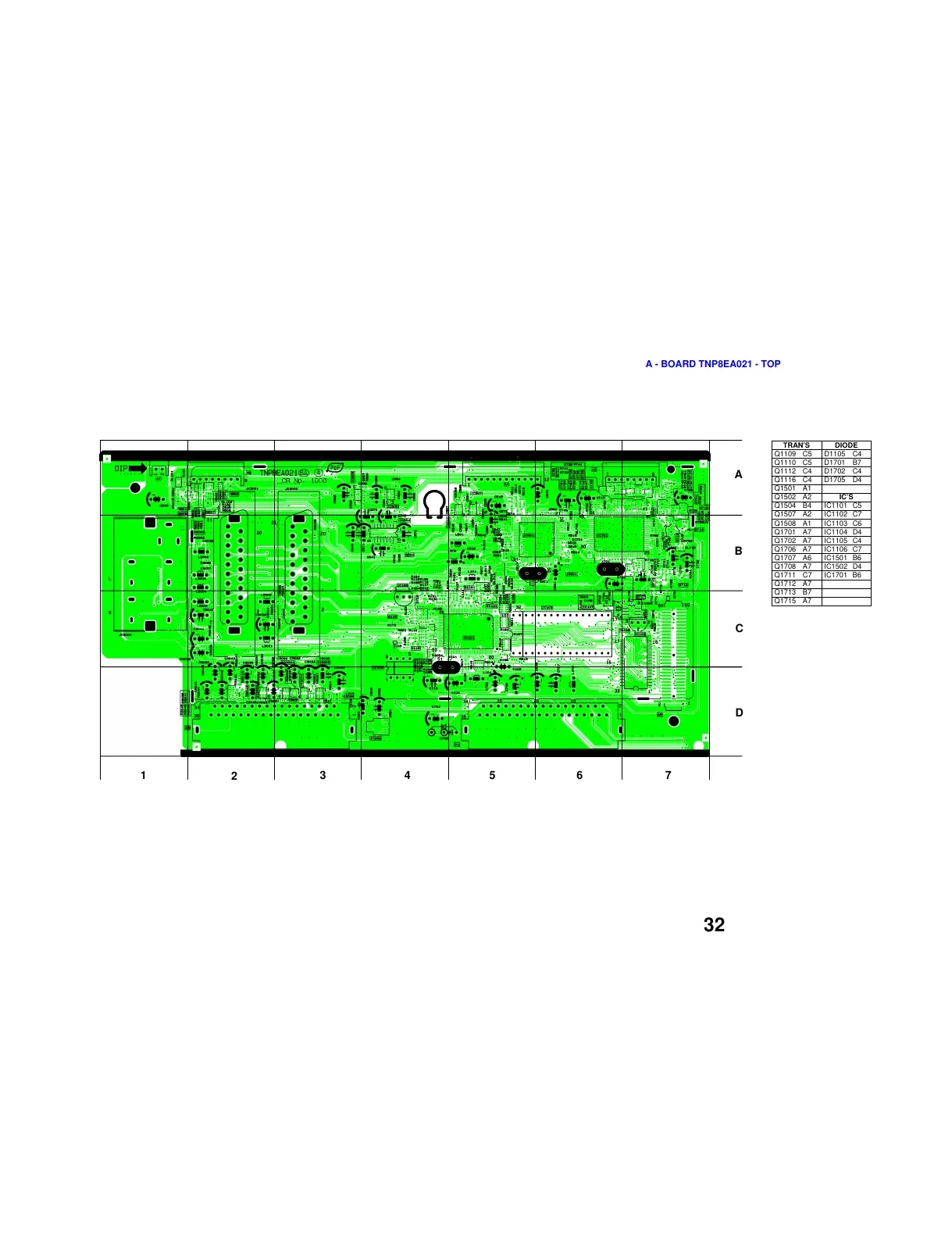

A - BOARD TNP8EA021 - TOP
32
7
6
4
3
2
1
D
C
B
A
5
