Panasonic TX-29PS11D - Page 35

33
7
6
4
3
2
1
D
C
B
A
5

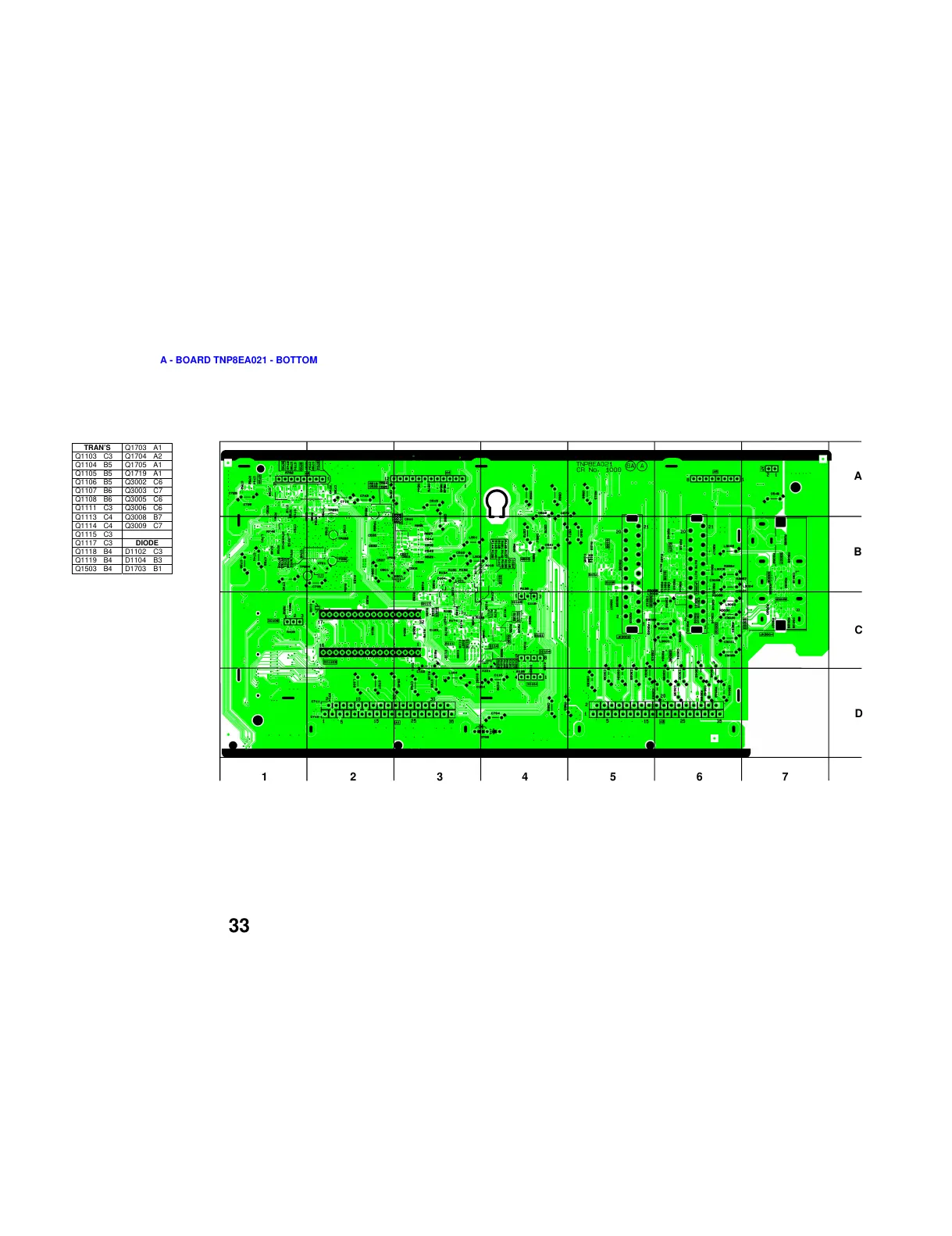

A - BOARD TNP8EA021 - BOTTOM
TRAN’S
Q1703 A1
Q1103 C3 Q1704 A2
Q1104 B5 Q1705 A1
Q1105 B5 Q1719 A1
Q1106 B5 Q3002 C6
Q1107 B6 Q3003 C7
Q1108 B6 Q3005 C6
Q1111 C3 Q3006 C6
Q1113 C4 Q3008 B7
Q1114 C4 Q3009 C7
Q1115 C3
Q1117 C3
DIODE
Q1118 B4 D1102 C3
Q1119 B4 D1104 B3
Q1503 B4 D1703 B1
