Panasonic Viera TC-L32E5

12

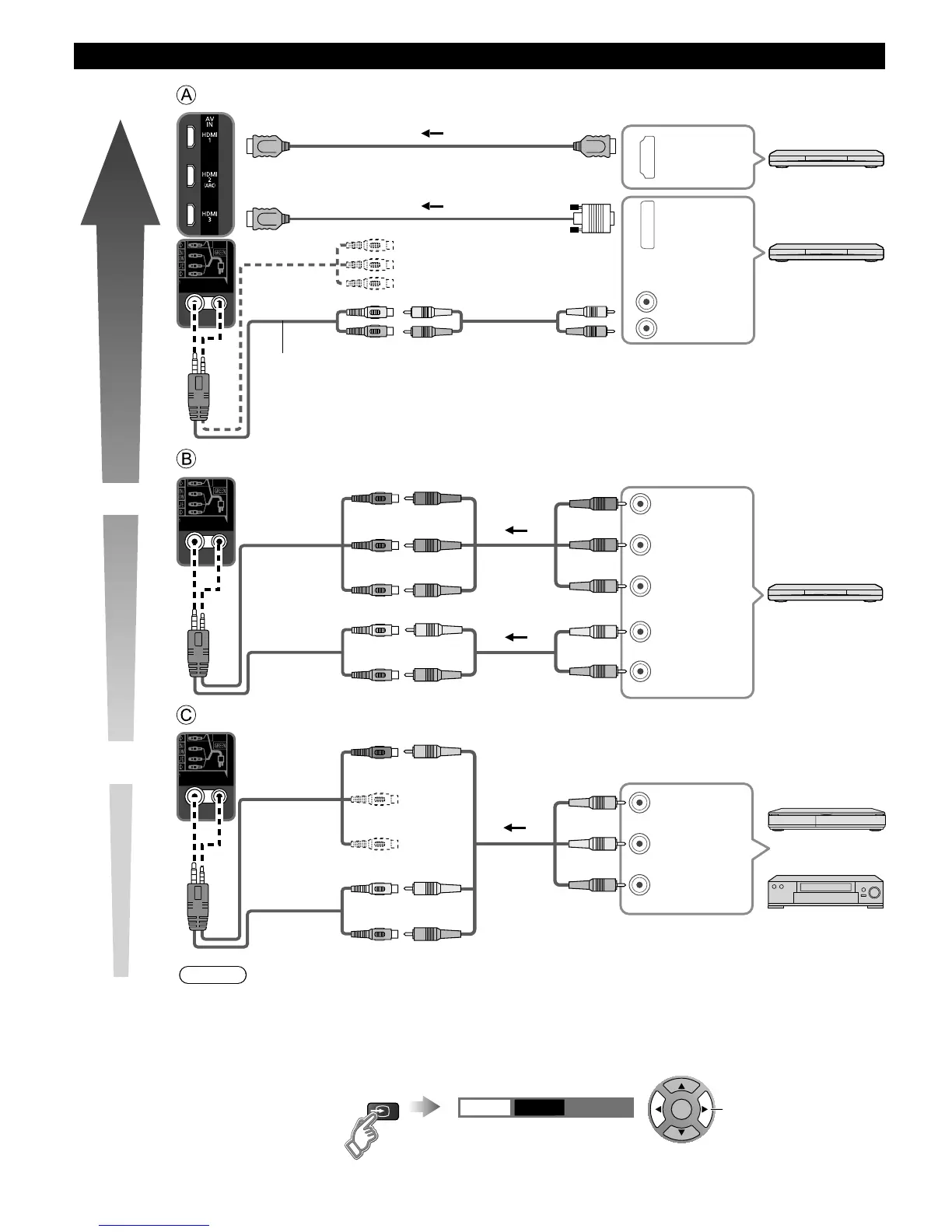

Conexiones del cable AV
Superior
Buena
Básica
(no HD)
Para utilizar terminales HDMI
L
R
HDMI
AV OUT
Cable de conversión
HDMI-DVI
DVI OUT
AUDIO OUT
ej. Reproductor
Blu-ray Disc
ej. Reproductor
Blu-ray Disc
Equipo de AV
Equipo de AV
Adaptador de
componente/AV
blanco
blanco
rojo
rojo
(sin usar)
Para utilizar terminales de VIDEO COMPONENTE
L
R
Y
P
B
PR
AUDIO
OUT
COMPONENT
VIDEO OUT
blanco
rojo
verde
azul
rojo
blanco
rojo
rojo
azul
verde/
amarillo
blanco
rojo
verde
azul
rojo
ej. Reproductor
Blu-ray Disc
Equipo de AV
blanco
rojo
rojo
azul
verde
Adaptador de
componente/AV
Para utilizar terminales de VIDEO COMPUESTO
L
R
COMPOSITE
OUT
amarillo
blanco
rojo
amarillo
blanco
rojo
amarillo
blanco
rojo
o
ej. Grabadora DVD
Equipo de AV
ej. Videograbadora
verde/
amarillo
blanco
rojo
Adaptador de
componente/AV
(sin usar)
Nota
●
En algunos casos no es posible hacer la conexión dependiendo del tipo de cable o equipo.
●
La terminal Verde/Amarilla es compartida para las conexiónes de Componente y Compuesto (Video
In). Cuando use la conexión de Compuesto (Video In), el conector Amarillo (Video) debe ser insertado
en la conexión Verde/Amarillo.
Seleccionar entrada:
OK
Seleccione
INPUT
Comp.
Video
