Panasonic WV-CS850B - Page 34

MAIN BOARD
TILT BOARD
1 2 3456
A
C
B
D
E

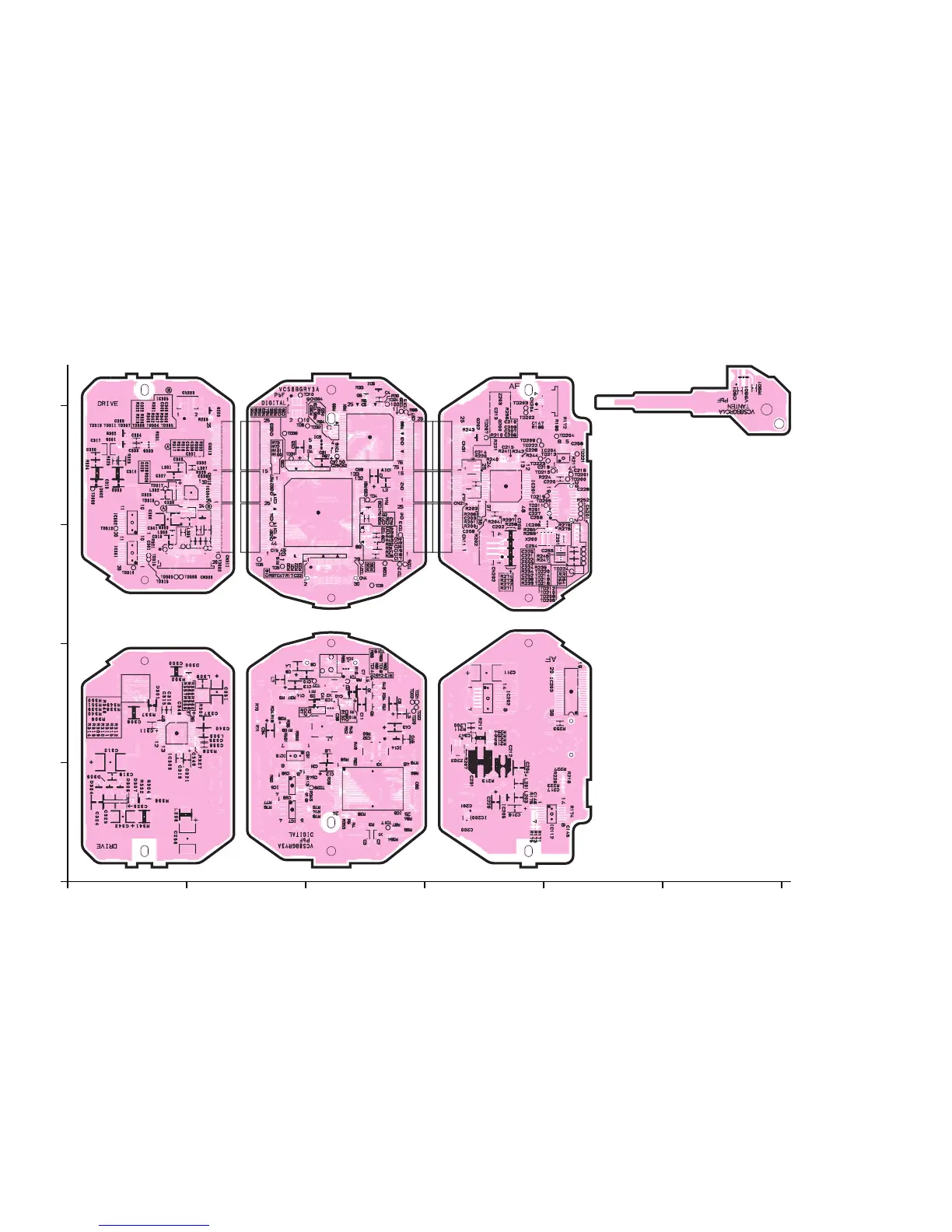

(COMPONENT SIDE VIEW)
(PATTERN SIDE VIEW)
(PATTERN SIDE VIEW)
<INDEX>
MAIN BOARD
IC2 C2/C3/D2/D3
IC3 B3
IC4 B3 (PAL)
IC5 A2
IC6 E3
IC7 A2
IC9 D3
IC14 B3
IC15 B2
IC112 A5
IC200 A4
IC201 D4
IC202 B4
IC203 B5
IC204 D5
IC205 A4
IC301 C1
IC303 B1
IC304 D2
IC305 D2
Q1 B3
Q2 D3
Q4 B3
Q5 B3
Q6 E3
Q200 D4
Q202 D4
Q203 D2
Q301 D1
Q302 D1
Q303 D1
Q304 A1
D2 B3
D3 B3
D4 D3
D301 B1
D302 D1
D303 D1
D304 A1
D305 A1
D306 A1
– 5-1 –
CONDUCTOR VIEW OF MAIN BOARD
<INDEX>
MAIN BOARD
IC1 D3
IC2 C2/C3/D2/D3
IC3 B3
IC4 B3 (PAL)
IC5 A2
IC6 E3
IC7 A2
IC8 A3
IC9 D3
IC14 B3
IC15 B2
IC112 A5
IC200 A4
IC201 D4
IC202 B4
IC203 B5
IC204 D5
IC205 A4
IC301 C1
IC303 B1
IC304 D2
IC305 D2
Q1 B3
Q2 D3
Q4 B3
Q5 B3
Q6 E3
Q200 D4
Q202 D4
Q203 D2
Q301 D1
Q302 D1
Q303 D1
Q304 A1
D2 B3
D3 B3
D4 D3
D301 B1
D302 D1
D303 D1
D304 A1
D305 A1
D306 A1
D307 A1
