INSTALAÇÃO EM COLUNA
INSTALAÇÃO SOB A BANCADA

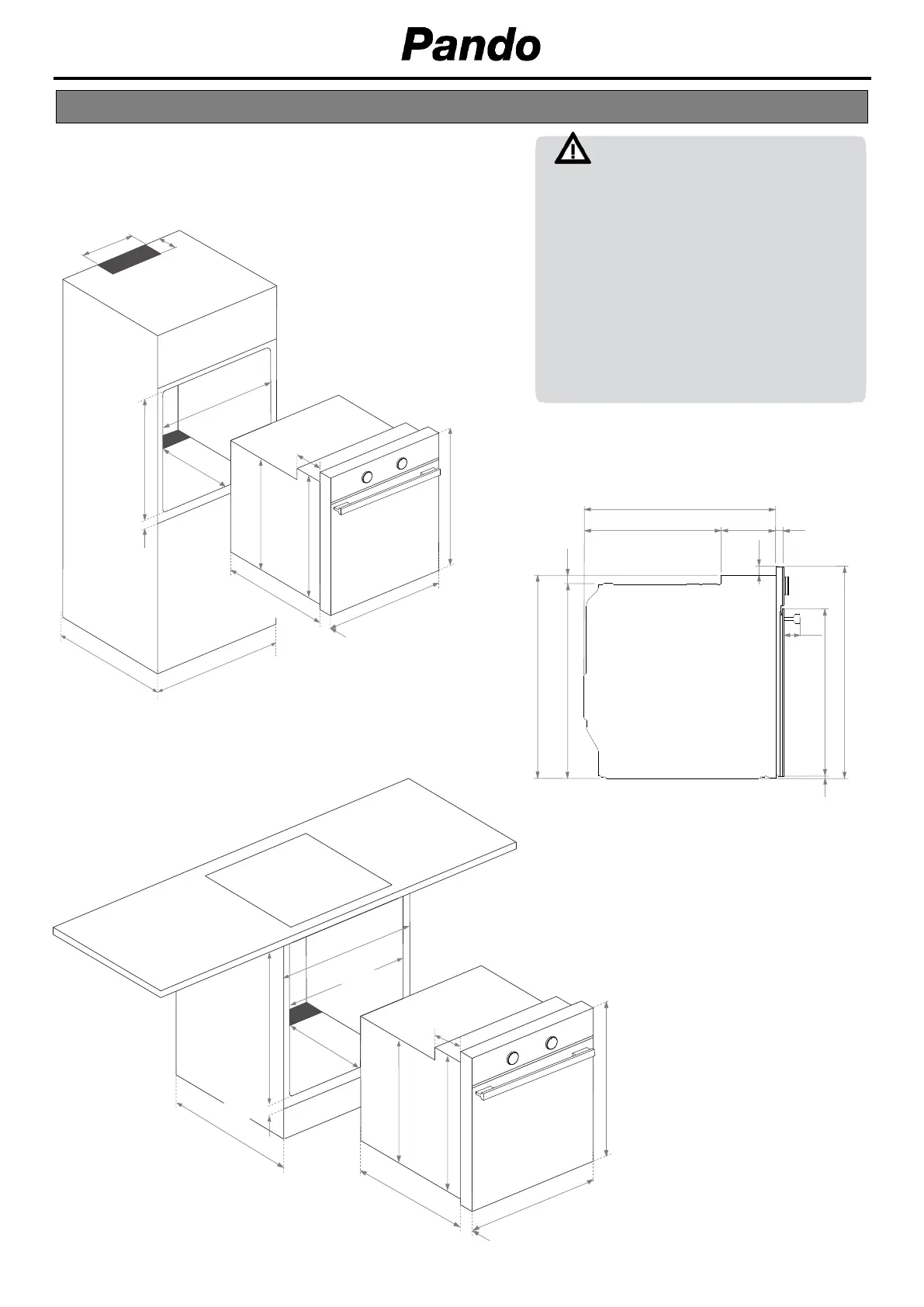

11. ESQUEMAS INSTALAÇÃO E COTAS
ATENÇÃO
Respeite os orifícios de ventilação no
gabinete, consulte os desenhos de
instalação (200x100mm na zona A
e
560X90mm na zona B).
Se essas aberturas não estiverem
disponíveis, o produto
não funcionará
corretamente e
pode sofrer danos
que NÃO
seriam cobertos pela
garantia.
490 *
560-568
mín 590
mín 10
mín 580
600
537
22
595
547
570
595
156
100
A
200
B
25
570
470
547
22
537
595
156 381
6
23
45
490
mín 600
mín 580
537
22
595
547
570
156
600
560-568
595
mín 10
B
