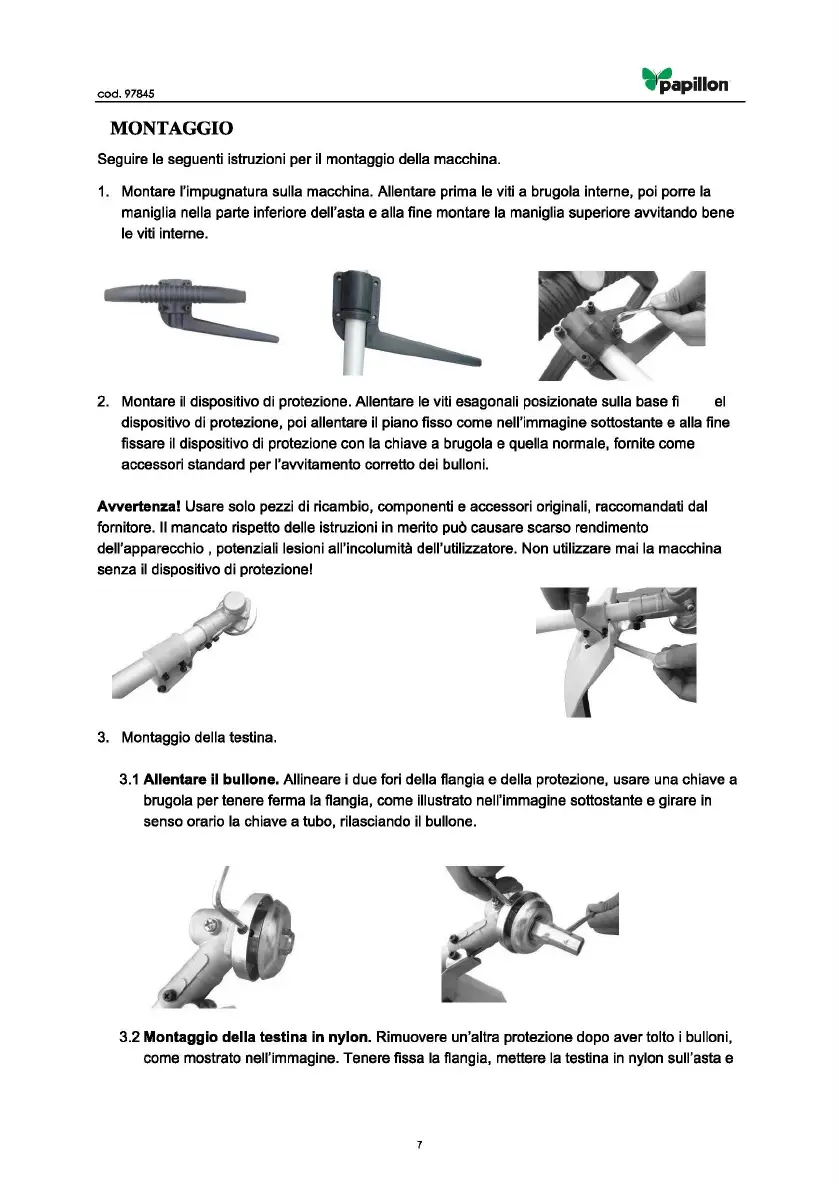

MONTAGGIO
Seguire le seguenti istruzioni per ii montaggio della macchina.
1. Montare
l'impugnatura sulla macchina. Allentare prima le viti a brugola interne, poi porre la
maniglia nella
parte inferiore dell'asta e alla fine montare la maniglia superiore
awitando
bane
le viti interne.
2. Montare ii dispositivo di protezione.
Allentare le viti esagonali posizionate sulla base fi
el
dispositivo di protezione, poi allentare ii piano fisso come nell'immagine sottostante e alla fine
fissare ii dispositivo di protezione con
la chiave a brugola e quella normale, fornite come
accessori standard
per
l'awitamento
corretto dei bulloni.
Avvertenzal Usare solo pezzi di ricambio, componenti e accessori originali, raccomandati dal
fornitore.
II
mancato rispetto delle istruzioni in merito
puO
causare scarso rendimento
dell'apparecchio
, potenziali lesioni all'incolumita dell'utilizzatore. Non utilizzare mai la macchina
senza ii dispositivo
di
protezione!
3. Montaggio
della testina.
3.1
Allentare
ii
bullone. Allineare i due fori della flangia e della protezione, usare una chiave a
brugola per tenere ferma la flangla, come Illustrate nell'lmmaglne sottostante e glrare
In
senso orario la chiave a tuba, rilasciando ii bullone.
3.2 Montaggio della testina in nylon. Rimuovere un'altra protezione dopa aver !alto i bulloni,
come mostrato nell'immagine. Tenere fissa la flangia, mettere la testina in nylon sull'asta e
