Español
6/12
PSE 120-350
6 Control (PSE220-350) táctil

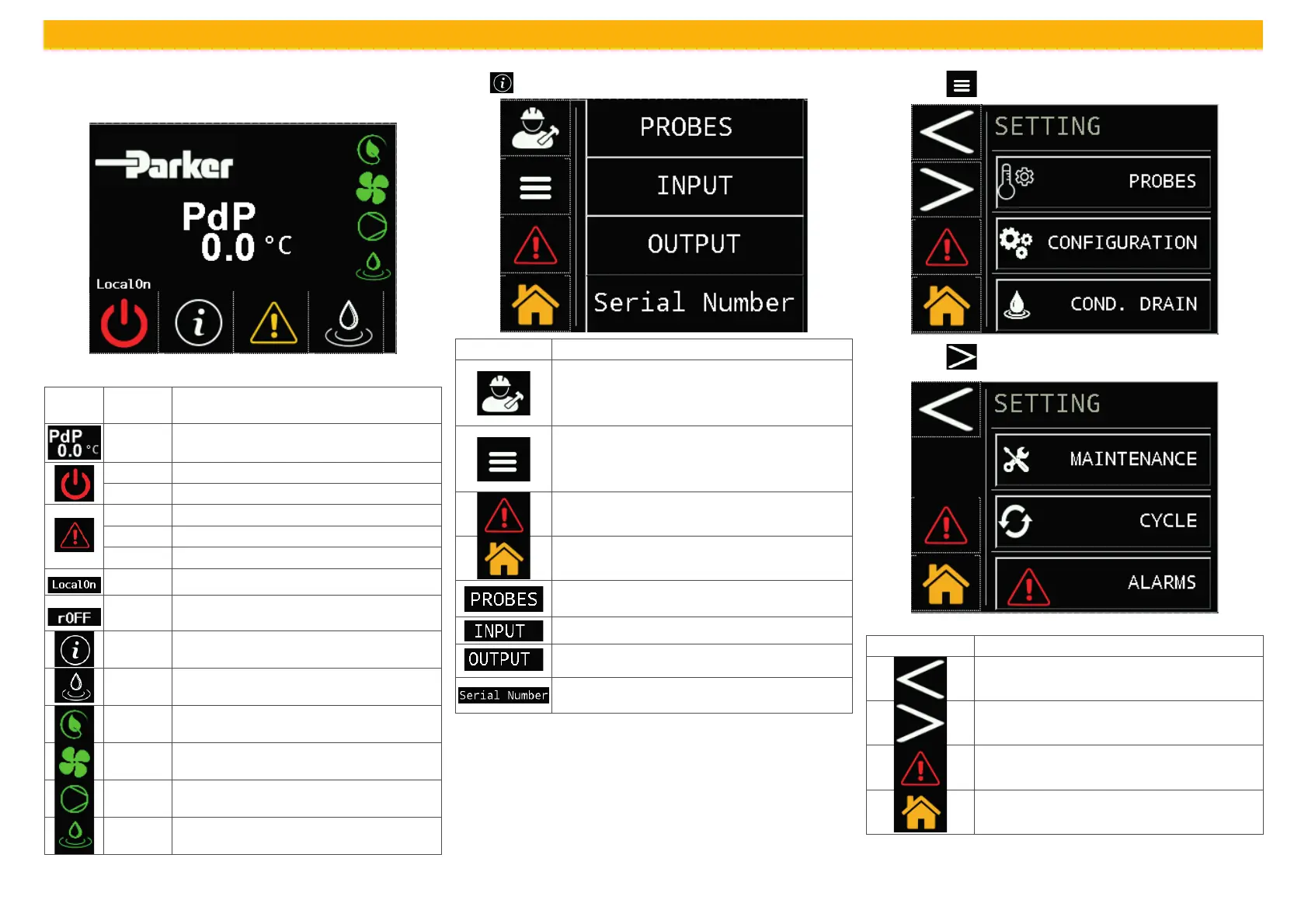

6.1 Panel de control “táctil”
Fig.1
6.2 Símbolo
Símbolo
Símbolo
de estado
Función
- Temperatura de punto de condensación
Verde secador ACT
Rojo secador DES
Rojo Alarma presente
Amarillo Advertencia presente
Ausente No hay una alarma/advertencia presente
Local ON Toque el comando ON/OFF
rOFF
Control remoto con contacto limpio en la placa
de terminales
- Toque para acceder al menú de información
- Toque para activar manualmente la descarga
Acceso
Se ilumina con el secador encendido, el
compresor apagado y sin alarmas (por ciclos)
Acceso
Se ilumina cuando el ventilador está
encendido.
Acceso
Se ilumina cuando el compresor está
encendido.
Acceso
Se ilumina cuando la descarga está
encendida.
6.3 Menú de información
Toque en el panel de control para acceder al menú de información
Símbolo Función
Toque para acceder a los menús “Servicio / Fábri-
ca”: estos menús están protegidos por contraseña.
El acceso solo se permite al servicio técnico de Par-
ker o a personal certi cado.
Toque para acceder al menú de “con guración de
parámetros”: LB1, HB1; C° o F°; local o remoto; ho-
ras de encendido / apagado de la descarga; horas
de funcionamiento.
Toque para ver todas los signos de alarmas / adver-
tencias disponibles.
Toque para volver al panel de control.
Toque para ver las sondas: B0, B2, B5, B8, P1.
Toque para ver la entrada digital.
Toque para ver la salida digital.
Toque para obtener información sobre el secador:
número de serie, versión de software del PLC / HMI.
6.3.1 Menú de confi guración de parámetros
Toque el botón para acceder al menú 1
Toque el botón para el menú 2
Símbolo Función
Toque para retroceder
Toque para avanzar
Toque para ver todas los signos de alarmas / ad-
vertencias disponibles.
Toque para volver al panel de control.
