Italiano
6/12
PSE 120-350

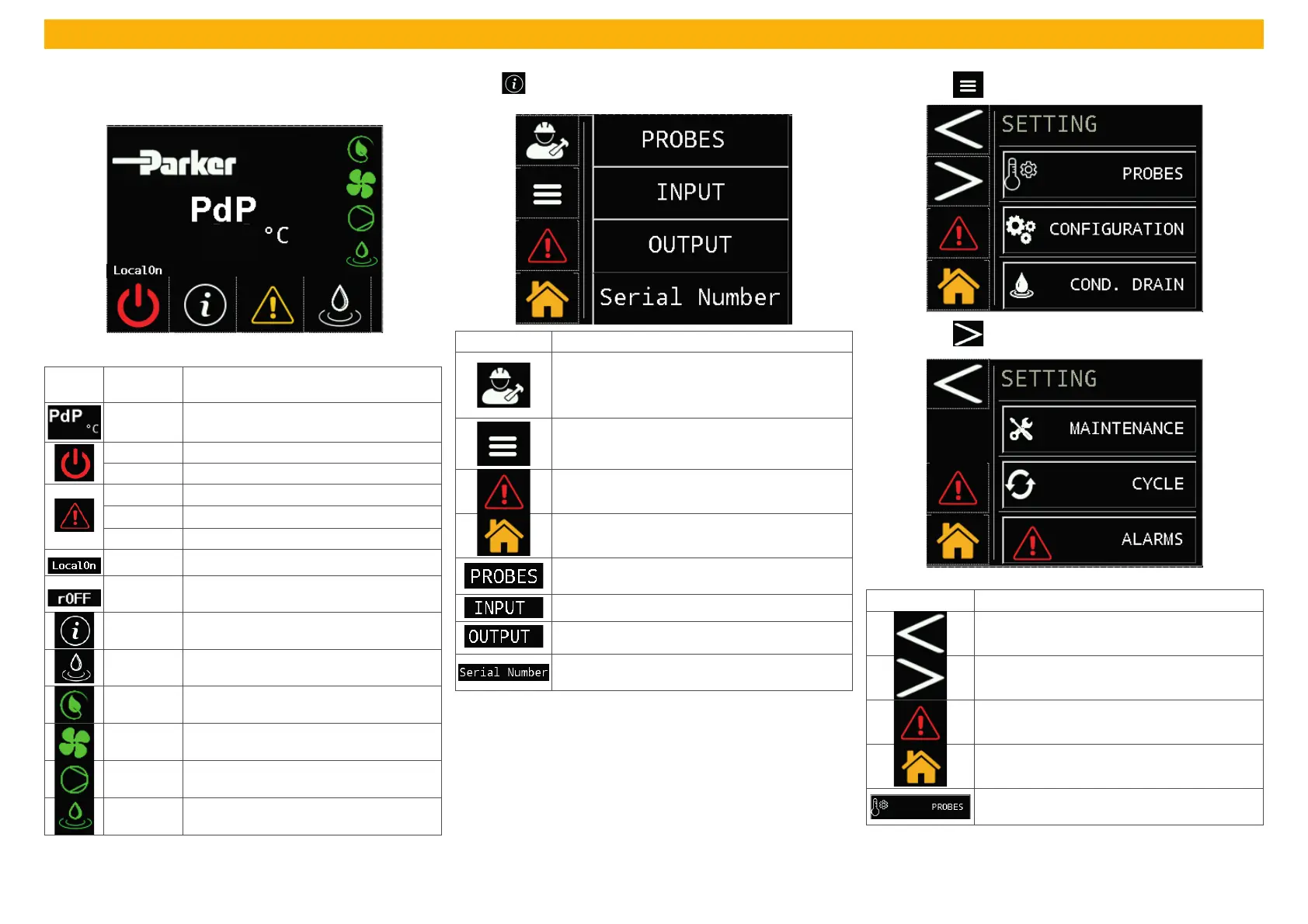

6 Controllo (PSE120-350) Touch
6.1 Pannello di controllo “touch”
Fig.1
3.0
6.2 Signifi cato simboli
Simbolo
Stato del
simbolo
funzione
3.0
- Temperatura di Dew point
Verde dryer ON
Rosso dryer OFF
Rosso segnalazione di allarme
Giallo segnalazione di avviso
Assente nessun allarme presente
Local ON Comando ON/OFF da touch
rOFF
Comando da remoto con contatto pulito in
morsettiera
- Toccare per accedere al menu informazioni
-
Toccare per attivare manualmante lo scari-
catore
Acceso
Si accende se il dryer è in ON, senza allarmi
e compressore fermo. (cycling)
Acceso Si accende se il ventilatore è in funzione
Acceso Si accende se il compressore è in funzione
Acceso Si accende quando lo scaricatore è attivo
6.3 Menu informazioni
Toccare dal pannello di controllo per entrare nel menu informazio-
ne
Simbolo funzione
Toccare per entrare nei menu “service/
Factory”:questi menu sono protetti da password.
L’acceso è consentito solo a personale quali cato o
certi cato Parker.
Toccare per entrare nel menu di “impostazioni pa-
rametri” :LB1,HB1; C° o F°; locale o remoto; tempi
on/off scaricatore; ore lavoro.
toccare per vedere tutte le segnalazione di allarme/
avviso previste.
Toccare per tornare al pannello di controllo
Toccare per visualizzare le sonde : B0, B2, B5, B8,
P1,
Toccare per visualizzare gli ingressi digitali
Toccare per visualizzare le uscite digitali
Toccare per visualizzare le informazioni sul dryer:
serial number, versione software del PLC / HMI
6.3.1 Menu impostazioni parametri
Toccare il tasto per entrare nel menu 1
Toccare il tasto per menu 2
Simbolo funzione
Toccare per tornare indietro
Toccare per andare avanti
toccare per vedere tutte le possibili segnalazione
di allarme/avviso previste.
Toccare per tornare al pannello di controllo
Toccare per visualizzare le soglie dell’uscita ana-
logica del punto di rugiada“LB1/HB1”,
