Parker SPL004 - Installation Diagram

,

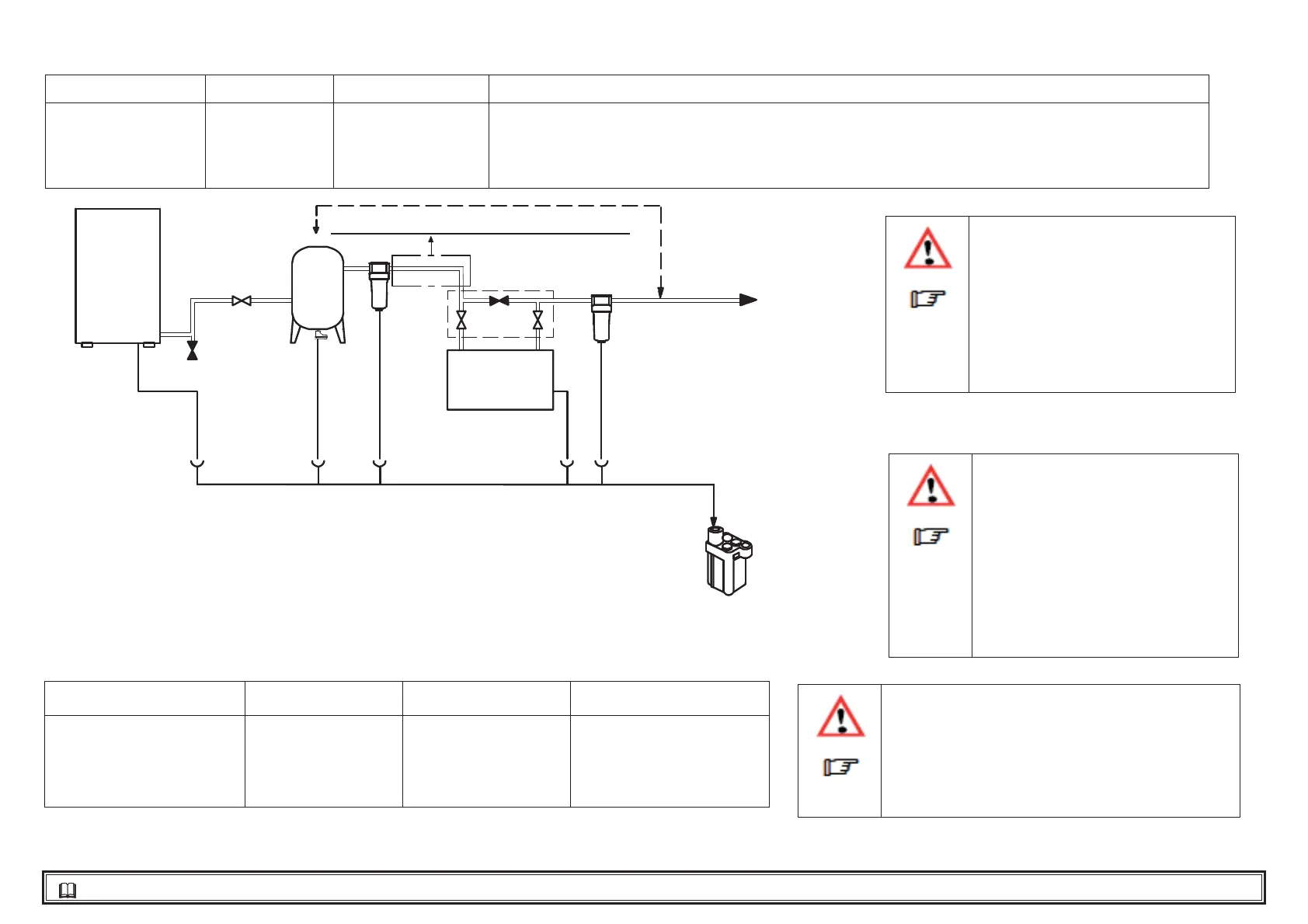

8.2 Installation diagram
3
SPL004-030
123 4
Compresseur d’air
Compresor de aire
Air compressor
Sécheur
Secador
Dryer
Groupe by-pass
Grupo by-pass
By-pass unit
Filtre ( ltration des particules de 3 microns minimum) à proximité de l’ori ce d’admission d’air du sécheur
Filtro ( ltración de 3 micrones o mejor) cerca de la entrada de aire de la sec adora
Filter (3 micron  ltration or better) near dryer air inlet
Soupapes de sécurité, pour ne pas dépasser la
pression préétablie du sécheur
Válvulas de seguridad para no superar la presión
de diseño del secador
Safety valves for not exceeding dryer design
pressure
Tuyaux  exibles pour raccordements de l’air si le
réseau est soumis à des vibrations
Tubos  exibles para las conexiones de aire si la red
está expuesta a vibraciones
Hoses for air connections if the system undergoes
vibrations
567 8
Réservoir en position A ou B
Depósito en la posición A o B
Tank in position A or in B
Filtre en sortie
Filtro de salida
Outlet  lter
Séparateur eau-huile
Separador agua-aceite
Oil-Water separator
Purgeur des condensats
Drenaje de condensados
Condensate drain
Amortisseurs hydrauliques appropriés si le réseau est soumis à des
pulsations
Amortiguadores si la red está expuesta a pulsaciones
Suitable dampers if the system undergoes pulsations
1
5
A
4
888
2
3
6
B
7
88
Necessary in galvanized or stainless steel
pipes
