Werkzeug/Bohrfutter
♦ Fetten Sie vor dem Einsetzen des Werkzeugs
die Werkzeugaufnahme q leicht ein.
♦ Setzen Sie das Werkzeug drehend in die
Werkzeugaufnahmeq ein, bis es selbsttätig
verriegelt wird.
♦ Überprüfen Sie durch Ziehen des Werkzeugs
die einwandfreie Verriegelung. Das Werkzeug
hat systembedingt ein radiales Spiel.
Werkzeug entnehmen
♦ Ziehen Sie die Verriegelungshülsew nach
hinten und entnehmen Sie das Werkzeug.
Bedienung
Betriebsart wählen
WARNUNG!
► Betätigen Sie den Funktionswahlschalter1
erst, wenn das Gerät zum völligen Stillstand
gekommen ist. Ein Umschalten der Funktion
bei sich drehendem Werkzeug kann das
Gerät beschädigen.
Funktionswahlschalter
♦ Drücken und halten Sie die Entriegelungstaste
des Funktionswahlschalters1. Drehen Sie den
Funktionswahlschalter1 so, dass die gewünsch-
te Funktion an der Pfeil-Markierung einrastet:

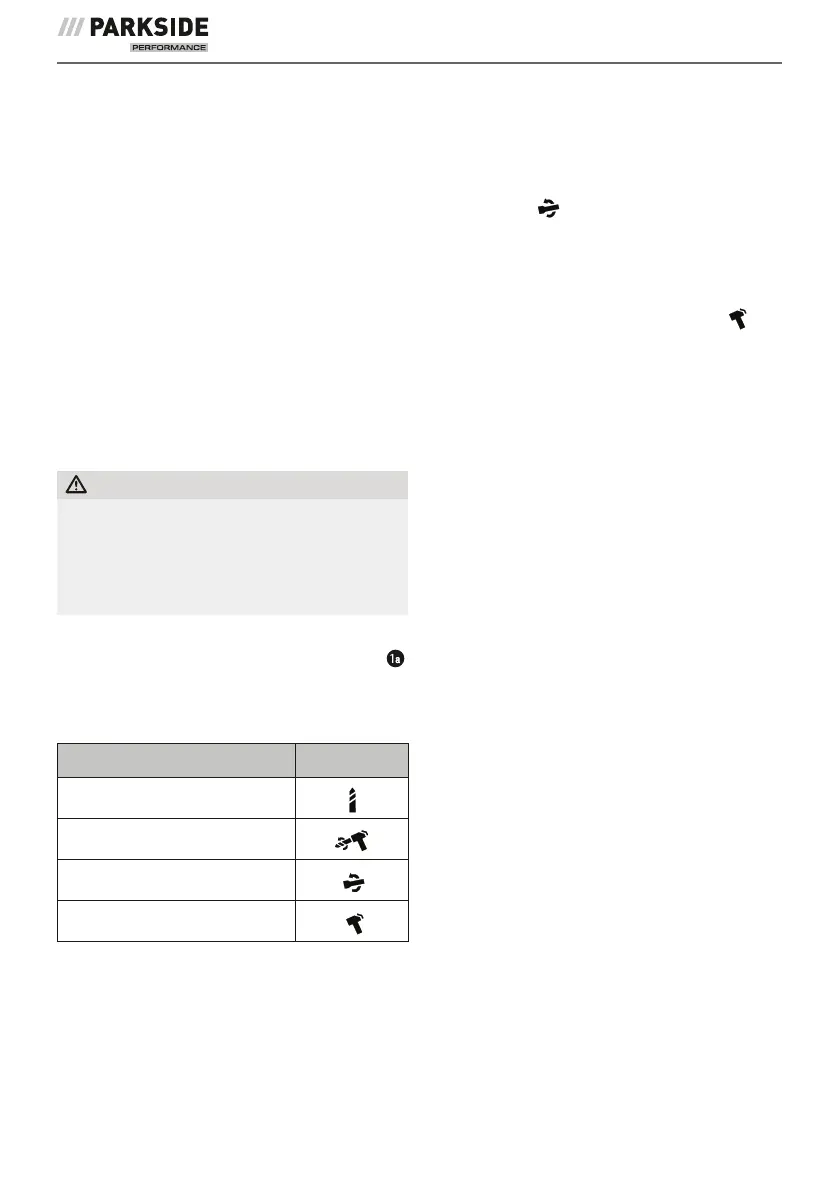

Funktion Symbol
Bohren
Hammerbohren
Meißelposition-Verstellung
Meißeln
Meißelposition verstellen
Sie können mit dieser Funktion das Werkzeug für
den Meißelvorgang in die erforderliche Position
drehen.
♦ Drehen Sie den Funktionswahlschalter1 in
die Position
.
♦ Drehen Sie das Werkzeug in der Werkzeug-
aufnahmeq in die erforderliche Position.
♦ Drehen Sie für den Meißelvorgang den
Funktionswahlschalter1 in die Position
.
Drehzahl vorwählen
Mit dem Stellrad zur Drehzahlvorwahl8
können Sie die Drehzahl vorwählen. Stufe 1
(niedrige Drehzahl) bis Stufe 6 (hohe Drehzahl)
Ermitteln Sie die richtige Einstellung durch einen
praktischen Test:
– Stufe 3–6: hohe Drehzahl: zum Hammerbohren/
Meißeln in Beton oder Stein
– Stufe 1–3: niedrige Drehzahl: zum Bohren in
Stahl oder Holz
Ein- und ausschalten
Gerät einschalten
♦ Drücken Sie den EIN-/AUS-Schalter2.
Gerät ausschalten
♦ Lassen Sie den EIN-/AUS-Schalter2 los.
Drehrichtung umschalten
♦ Wechseln Sie die Drehrichtung, indem Sie den
Drehrichtungsumschalter3 nach rechts bzw.
links durchdrücken.
