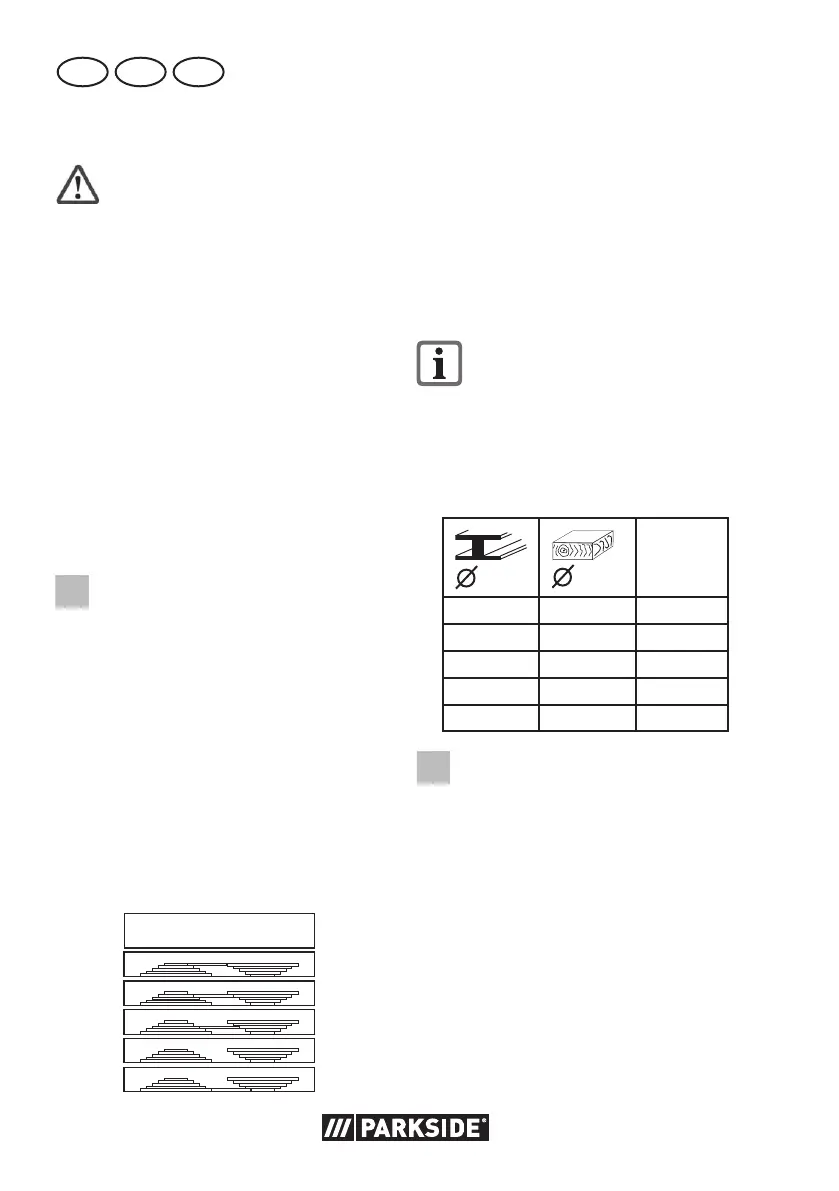

Parkside PTBM 400 A User Manual

14
DE AT CH
Bedienung
Achtung!
Verletzungsgefahr!
- Achten Sie darauf, zum Arbeiten
genügend Platz zu haben und andere
Personen nicht zu gefährden.
- Vor Inbetriebnahme müssen alle
Abdeckungen und Schutzvorrichtungen
ordnungsgemäß montiert sein.
- Ziehen Sie den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Aufstellen
Stellen Sie die Tischbohrmaschine auf
einen festen Untergrund. Verschrauben Sie
die Maschine vor der Inbetriebnahme mit
dem Untergrund. Nutzen Sie hierzu die
vier Bohrlöcher in der Bodenplatte (9).
F
Drehzahl wählen
1. Lösen Sie die Verschlussschraube der
Getriebeabdeckung (3).
2. Öffnen Sie die Getriebeabdeckung (1).
3. Lösen Sie die beiden Feststellmuttern
(4) der Motoreinheit (5) mit einem
Maulschlüssel (Größe 14 mm, nicht im
Lieferumfang enthalten).
4. Schieben Sie die Motoreinheit (5) ein
wenig Richtung Säulenrohr (6), um den
Keilriemen (35) zu entlasten.
5. Legen Sie den Keilriemen (35) auf die
gewünschte Kombination, um die ange-
gebene Drehzahl zu erreichen:
(U/min):
Ø (mm):
900
600
2650
1800
1300
6. Drehen Sie die Feststellmuttern (4) wie-
der fest und spannen Sie so den Keil-
riemen, dass sich die Motoreinheit (5)
nach hinten drückt.
Der Keilriemen (35) ist richtig gespannt,
wenn er sich ca.1cm eindrücken lässt.
7. Schließen Sie Getriebeabdeckung (1).
Fixieren Sie die Verschlussschraube der
Getriebeabdeckung (3).
Die Getriebeabdeckung (1) ist mit
einem Verriegelungsschalter (38) aus-
gestattet. Bei nicht korrekt geschlosse-
ner Getriebeabdeckung (1) kann das
Gerät nicht eingeschaltet werden.
Empfohlene Drehzahlen für verschie-
dene Bohrergrößen und Materialien:
[mm]
[mm] [1/min]
<
3
<
4 2650
3 - 4 5 - 6 1800
5 7 - 8 1300
6 - 8 9 - 10 900
>
8
>
10 600
F
Keilriemen prüfen
1. Lösen Sie die Verschlussschraube der
Getriebeabdeckung (3).
2. Öffnen Sie die Getriebeabdeckung (1).
3. Prüfen Sie die Spannung des Keilrie-
mens (35).
4. Der Keilriemen (35) ist richtig gespannt,
wenn er sich leicht durchdrücken lässt.
5. Kontrollieren Sie den Keilriemen (35)
auf Risse, Einschnitte oder sonstige Be-
schädigungen.
6. Schließen Sie Getriebeabdeckung (1).
Fixieren Sie die Verschlussschraube der
Getriebeabdeckung (3).

Parkside PTBM 400 A Specifications

General

Power	400 W
Chuck Type	Keyless Chuck
Max Drill Diameter in Wood	25 mm
Max Drill Diameter in Steel	10 mm
Max Drill Diameter in Concrete	10 mm
Chuck Capacity	1.5 - 13 mm
Chuck Size	13 mm
Cable Length	2 m
