10.5 A munkadarab befogása (5. ábra)
A megmunkálandó darabnak biztonságosan befoghatónak
kell lennie. Ne dolgozzon olyan munkadarabbal, amelyet nem
tud befogni.
A gyorsbefogó mélyedése a furat közepéhez legyen igazítva.
Ellenkező esetben a gyorsbefogó blokkolhatja a fúrót vagy a
fúrótokmányt.
1. Pozicionálja be a munkadarabot a lézerkereszttel.
2. Oldja ki a gyorsbefogó kart (17).
3. A gyorsbefogót (2) engedje felfeküdni a szerszámon.
4. A munkadarab beszorításához fordítsa el a gyorsbefogó
kart (17) az óramutató járásának irányába.
5. A gyorsbefogó (2) meglazításához fordítsa el a gyorsbefo-
gó kart (17) az óramutató járásával ellentétes irányba.
10.6 Nagyobb munkadarabok befogása (5. ábra)
Nagyobb munkadarabok esetén használja a párhuzamos
ütközőt (16):
1. Lazítsa meg a párhuzamos ütköző szárnyas csavarjait (15), és
helyezze a párhuzamos ütközőt (16) az alaplap hornyaiba.
2. Húzza meg szorosan a párhuzamos ütköző szárnyas csa-
varjait (15).
3. Igazítsa be a munkadarabot a párhuzamos ütközőhöz (16),
majd szorítsa be a gyorsbefogó (2) segítségével.
Figyelmeztetés! Az asztal felső oldalánál szélesebb vagy
hosszabb munkadarabok esetén gondoskodjon megfelelő alá-
támasztásról, pl. állvány vagy fűrészbak használatával.
Az asztali fúrógép alaplapjánál hosszabb és szélesebb mun-
kadarabok felborulhatnak, ha nincsenek megfelelően megtá-
masztva. A munkadarab elbillenése a fúrótokmányvédő vagy
a vágó szerszám sérülését okozhatja.

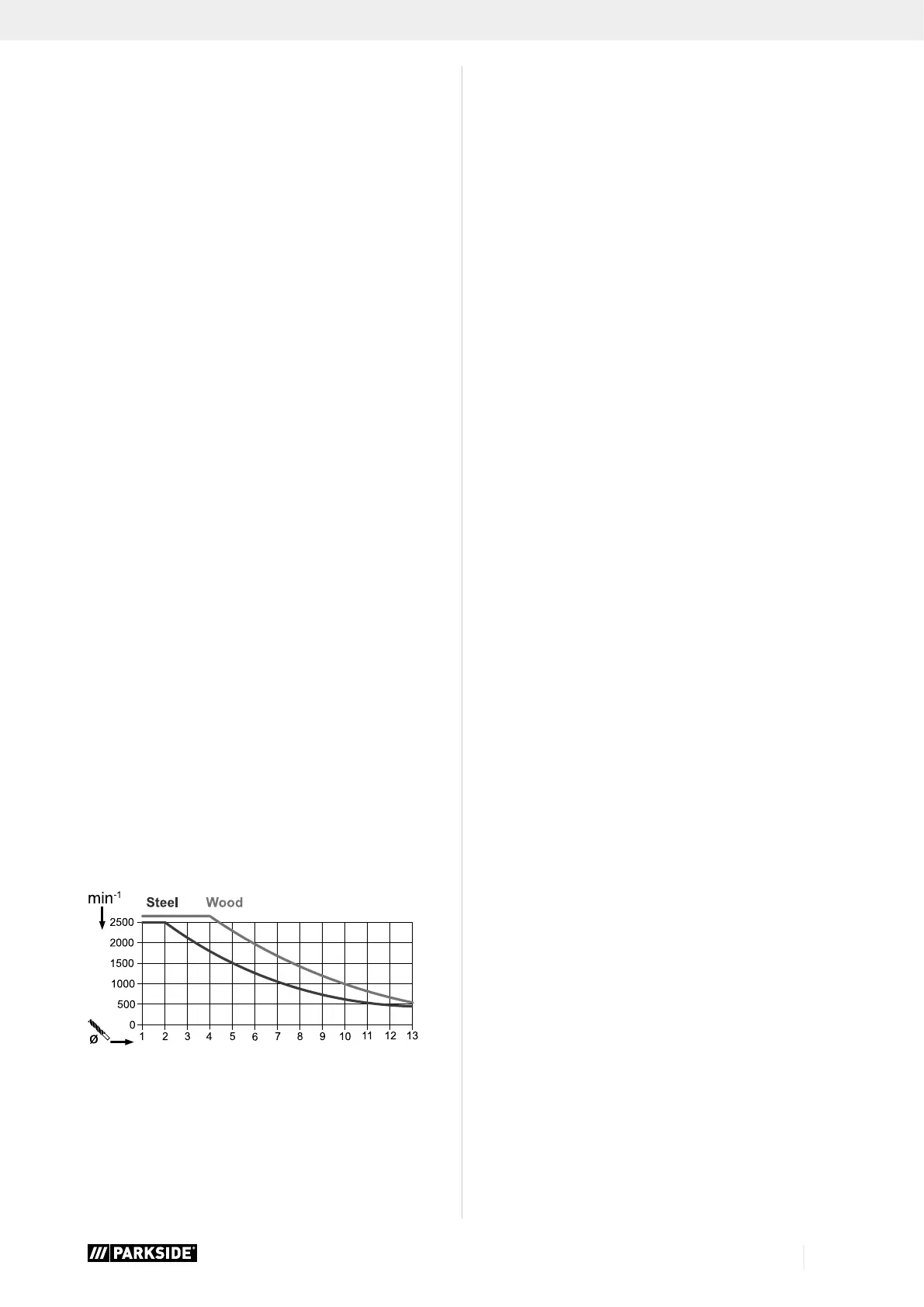

10.7 Fordulatszám beállítása (1. ábra)
A helyes fordulatszámot a megmunkálandó darabtól függően
a szerszámátmérőnek megfelelően kell beállítani.
10.7.1 Elektronikus fordulatszám-szabályozás:
Az elektronikus fordulatszám-szabályozással az egyes fokoza-
tok fordulatszámai átmenet nélkül beállíthatók:
Állítsa be a fordulatszámot a fordulatszám-szabályozó (12)
segítségével.
Az aktuális fordulatszám a jelölés alapján leolvasható a fordu-
latszám-szabályozóról (12).
10.8 Be-/kikapcsolás (1. ábra)
m Ügyeljen arra, hogy a bekapcsolás előtt a fúró-
tokmányvédő (13) le legyen hajtva.
Bekapcsolás: A berendezés bekapcsolásához nyomja meg
a bekapcsoló gombot (11).
Kikapcsolás: A berendezés kikapcsolásához működtesse a
kikapcsoló gombot (10).
10.9 A fúrás menete (1. ábra)
1. Igazítsa be a munkadarabot, és szorítsa be a befogóba.
2. Indítsa el a berendezést, és állítsa be a fordulatszámot.
3. A fúrás végrehajtásához addig forgassa a fogantyút (8)
egyenletes előtolással, amíg el nem éri a kívánt fúrásmélysé-
get. Fém fúrásakor szakítsa meg az előtolást egy kis időre,
hogy a forgács elszakadhasson.
4. A fúrásmélység elérése után forgassa vissza a fogantyút (8)
a kiindulási pozícióba.
5. Kapcsolja ki a készüléket.
11. Szállítás
• A szállításhoz hagyja az elektromos szerszámot az alapla-
pon (1).
12. Tisztítás és karbantartás
m Figyelmeztetés! Minden beállítás, karbantartás vagy
javítás előtt húzza ki a hálózati csatlakozódugót!
12.1 Általános karbantartási intézkedések
Időnként törölje le egy kendővel a forgácsot és a port a gép-
ről. A szerszám élettartamának meghosszabbítása érdekében
havonta olajozza a forgó alkatrészeket. Ne olajozza meg a
motort.
A műanyag tisztításához ne használjon maró anyagokat.
m Az olyan munkákat, amelyeket az üzemelteté-
si útmutató nem tartalmaz, bízza szakszervizre.
Csak eredeti alkatrészeket használjon. A karban-
tartási és tisztítási munkák előtt mindig hagyja le-
hűlni a berendezést.
m Égésveszély áll fenn!
Minden használat előtt ellenőrizze a berendezés nyilvánvaló
hiányosságait, pl. a laza, kopott vagy sérült alkatrészeket, vala-
mint a csavarok és egyéb alkatrészek megfelelő illeszkedését.
A sérült alkatrészeket cserélje ki.
12.2 Tisztítás
Ne használjon tisztítószert, illetve oldószert. A vegyi anyagok
kikezdhetik a készülék műanyag alkatrészeit. Soha ne tisztítsa
a berendezést folyó vízzel.
• Minden használat után alaposan tisztítsa meg a berendezést.
• A szellőzőnyílások és a berendezés felületének tisztítását
puha kefével, ecsettel vagy ronggyal végezze.
• A forgács, por és szennyeződések eltávolításához esetleg
használjon porszívót.
• Rendszeresen végezze el a mozgó alkatrészek kenését.
12.3 Karbantartás
A berendezés nem tartalmaz olyan alkatrészt, amely karban-
tartást igényelne.
