SAHANTERÄN VAIHTAMINEN
Vedä ennen kaikkia töitä koneella pistoke irti pistorasiasta.
Huomio: myös paikallaan seisovalla sahanterällä on olemassa leikkaus-/tapaturmavaara. Menettele
huolellisesti ja pidä sahanterän vaihdon yhteydessä vastaavia suojakäsineitä.
01. Pura lastusuojus
.
02. Ota pois sahapöydän syöttöprofiili (pöytäsisäke
). Irrota tätävarten molemmat ruuvit
ristipäämeisselillä.
03. Irrota ruuviliitokset sahanterän peitelevyllä ja sujuta terä pois.
04. Pidä sahanterää kiinni vasta-avaimella ja irrota kiristysruuvi mukanatoimitetulla erikoisavaimella,
katso myös Kuva. G.
05. Ota sahanterä varovasti pois akselista ylöspäin.
06. Puhdista kiinnityspinnat. Älä käytä mitään puhdistusaineita, jotka voisivat tarttua kiinni
kevytmetalliosiin.
07. Laita uusi sahanterä päälle. Käytä vain sopivia sahanteriä, jotka ovat »Tekniset tiedot « ja
tarvikeluettelon mukaisia.
Huomio: Ota huomioon pyörimissuunta ja sahanterän oikea asennuspaikka.
Sahanterät täytyy asentaa niin, että ne pyörivät ilman epätasapainoa ja iskua eivätkä voi irrota.
08. Laippa työnnettävä auki, mutteri käännettävä käsilujuuteen.
Kiristä mutteri 19 mm-avaimella ja pidä samalla vastaan erikois-/ vasta-avaimella.
09. Ruuvaa peitelevy takaisin kiinni.
10. Laita sahapöydän syöttöprofiili / pöytäsisäke
 jälleen sisään ja ruuvaa se kiinni.
11. Asenna lastusuojus
 ja ruuvaa se kiinni.
HALKAISUKIILAN ASETTAMINEN
Huomio: Halkaisukiila kuuluu sisällytettyihin turvalaitteistoihin ja se täytyy olla aina oikein
asennettuna. Etäisyys sahanterän äärimmäisen reunan ja halkaisukiilan välillä täytyy olla
välillä 3 - 5 mm (Kuva 10).
01. Pura lastusuojus
.
02. Ota pois sahapöydän syöttöprofiili / pöytäsisäke

Irrota tätä varten molemmat ruuvit
ristipäämeisselillä.
03. Vääntää ohjauspyörällä
 sahanterä täysin ylös
ja kallista sahanterää asetuspyörällä
kallistuskulmaan
 45°.
04. Irrota ruuviliitokset sahanterän peitelevyllä ja
sujuta levy irti.
05. Löysää kuusiokoloruuvit ja suorista halkaisukiila.
06. Ruuvaa peitelevy jälleen kiinni.Taivuta sahanterä jälleen kulmaan 0°.
07. Laita sahapöydän syöttöprofiili jälleen sisään ja ruuvaa se kiinni.
08. Asenna lastusuojus
 ja ruuvaa se kiinni.
101
q
5 m
m
m
ax.
5 mm max.
2mm
ø
30
m
m
7
0
0
0
m
i
n
-
1
n
0
4
5
0
0
m
i
n
-
1
10 mm

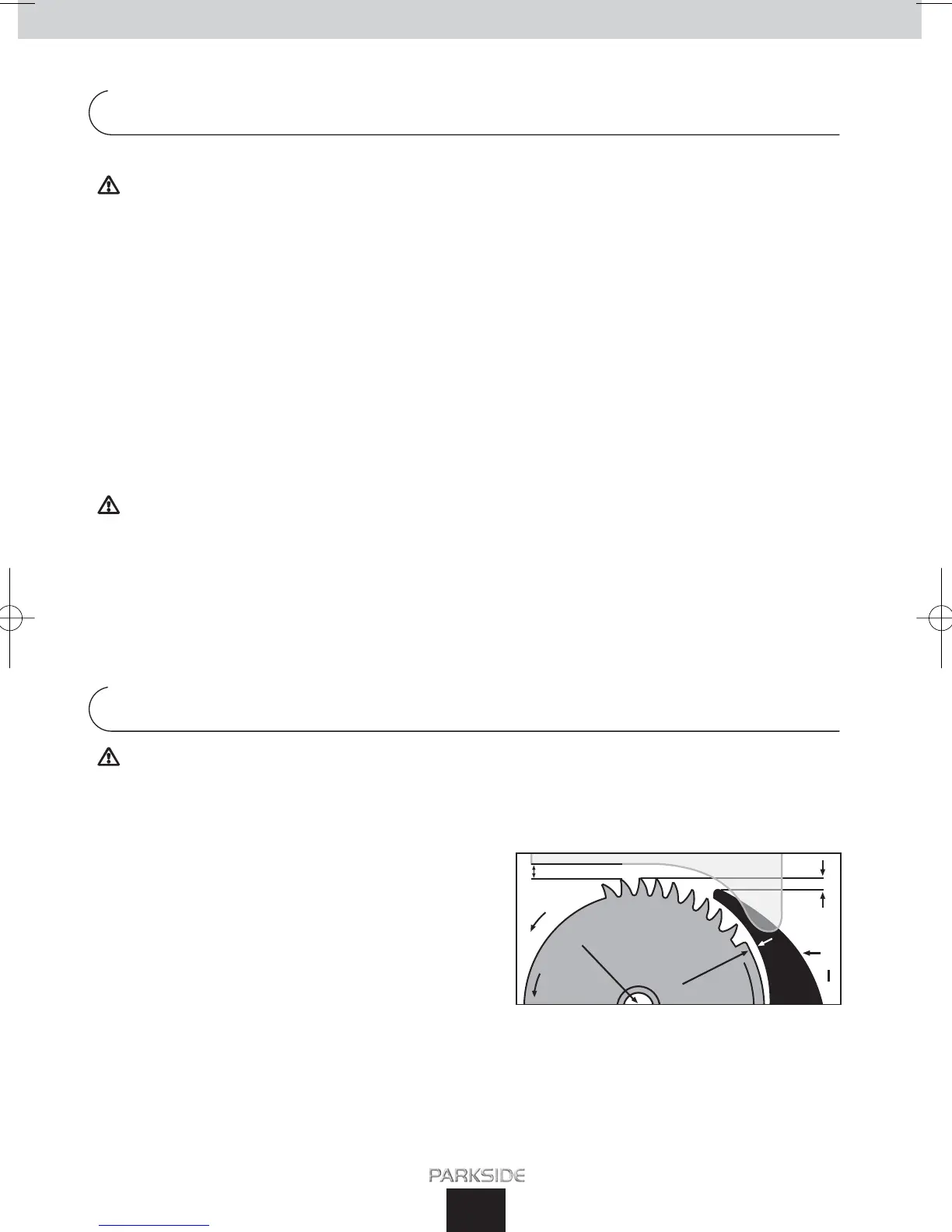

Kuva 10 Halkaisukiilan asetus, pölysuojuksen asetus
+
