CK3100 Advanced Car Kit
28
MANUAL DEL USUARIO

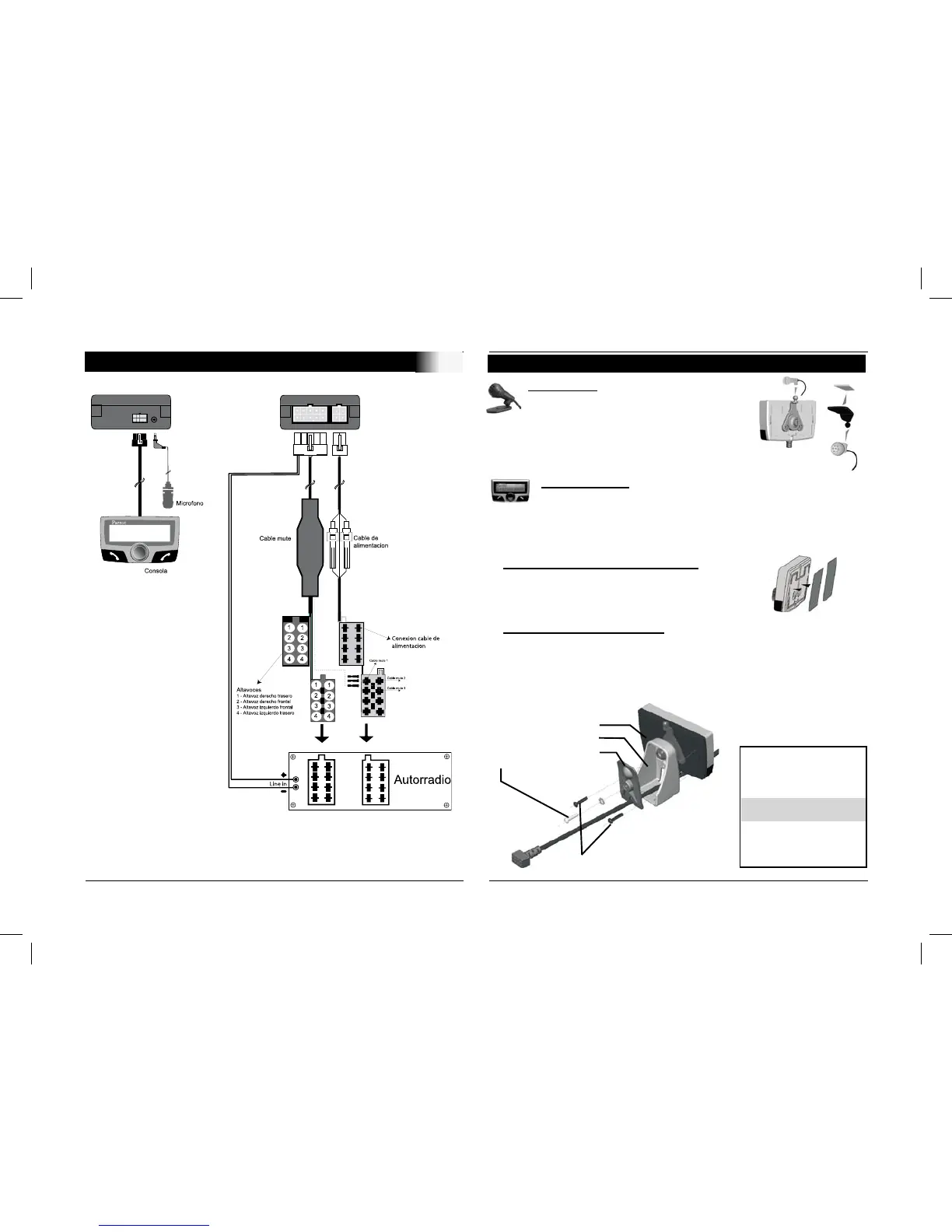

GRÁFICO DE CONEXIÓN DE CABLES
Micrófono:
El micrófono debe estar orientado
hacia el conductor y puede instalarse:
Entre la visera antideslumbrante y el
espejo retrovisor.
En la pantalla LCD.
Pantalla LCD:
La pantalla puede instalarse en varios lugares,
mediante diferentes accesorios, en el interior del vehí
-
culo.
Existen cuatro opciones:
Para colocar en el salpicadero
Utilizar la cinta adhesiva de doble cara que se adjunta.
Simplemente colocar la pantalla en un punto plano y limpio del
salpicadero .
Colocacion en el soporte
Una vez que la pantalla se ha colocado en el pie incluido en la
caja, pegar este pie con la cinta de doble cara al salpicadero.
Desde este momento, la pantalla puede cambiarse de
direc-
cion.
Instucciones de montaje
- Atornillando “B” en “A”.
Solo utilizar los tornil
-
los “D”
- Pasar el cable que sale
de “A” en el pie “B”
- Atornillando “C” en “B” .
Solo utilizar los tornillos
“E”. No olvidar el disco.
InstInstalación del micrófono y de la consolaal
A : Pantalla LCD
B :
Pie
C : Soporte traseiro
E :
Tornillo acero ( 10 mm )
D : Tornillo plastico ( 10 mm )
