CK3100 Advanced Car Kit
58
BENUTZERHANDBUCH

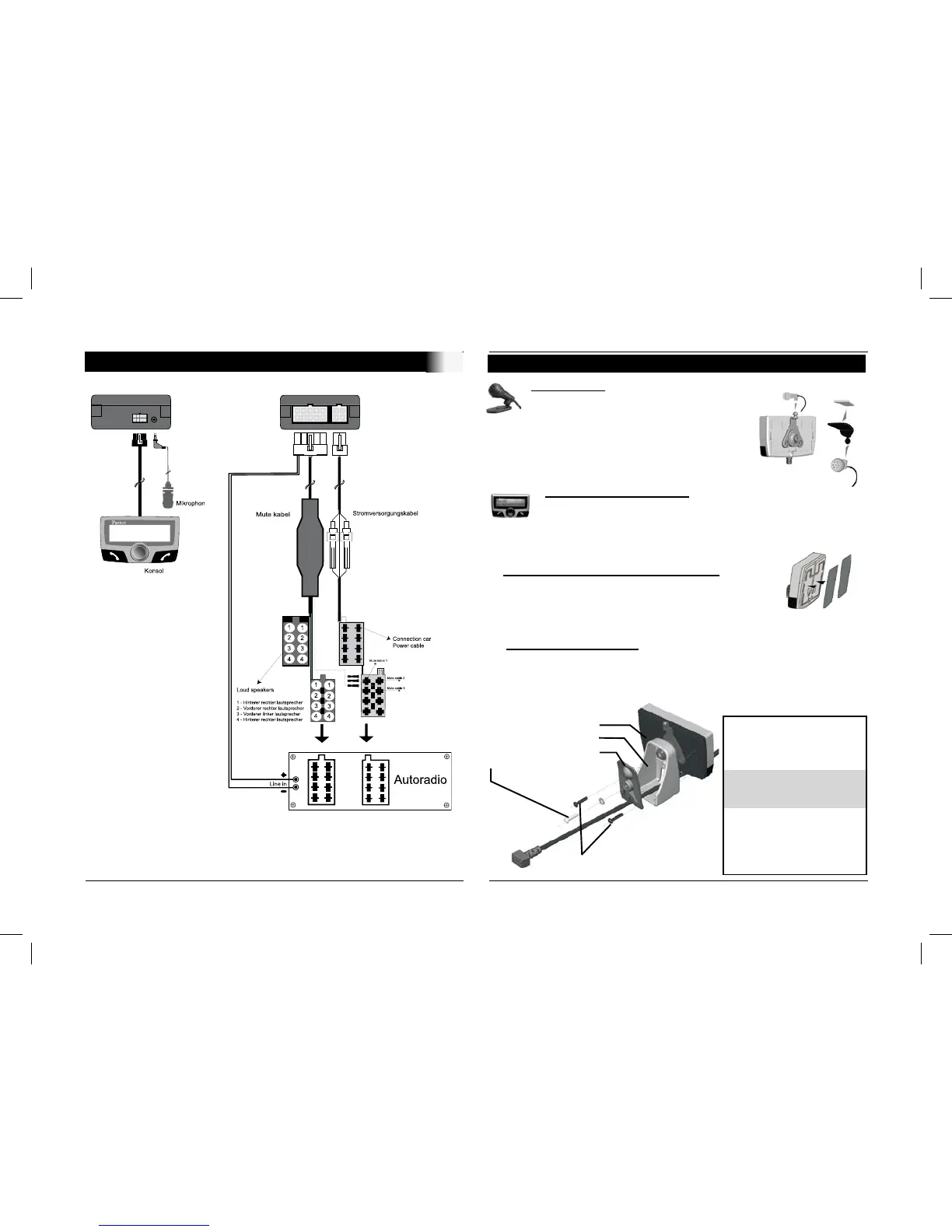

DIAGRAMM DER KABELANSCHLÜSSE
Mikrophon:
Das Mikrophon muss zum Fahrer zeigen
und kann wie folgt installiert werden:
- Zwischen der Sonnenblende und dem
Rückspiegel.
- Auf der Flüssigkristallanzeige
Flüssigkristallanzeige:
Mehrere Zubehörteile erlauben es, das Display an
verschiedenen Stellen des Fahrzeugs zu installieren.
Sie können aus vier Optionen auswählen:
An das Armaturebbrett anbrigen :
Mit Hilfe des doppelseitigen mitgelferten klebers.
Es reicht, ihn nur an einer asuberen Seite
aufzutragen und ihn auf das Armaturenbrett zu kleben.
Auf den Fuss setzen
Wenn der LCD-Bildschirm auf dem Fuss installiert ist, kle
-
ben Sie den fuss mit dem doppelseitigen Kleber auf das
Armaturenbrett. Der Bildschirm ist jetz schwenkbar.
Gerbrauchsanleitung
- “B” auf “A” schrauben
Nur die “D” Schrauben ver
-
wenden.
- Legen Sie Kabel, das aus A
herauskoskommt in den Fuss
(Sockel ) B
- “C” auf “B” shrauben verwe
-
den “E”.
Nur “E” shrauben verweden.
Nicht vergessen, die
Bremsscheibe auszurichten.
Installieren des Mikrophons und der Konsole
A : Flüssigkristallanzeige
B :
Fuss
C : Hinterer Sockel
E :
Metallshraube ( ١٠ mm )
D : Plastikshraube ( 10 mm )
