CK3100 Advanced Car Kit
68
GUIA DO UTILIZADOR

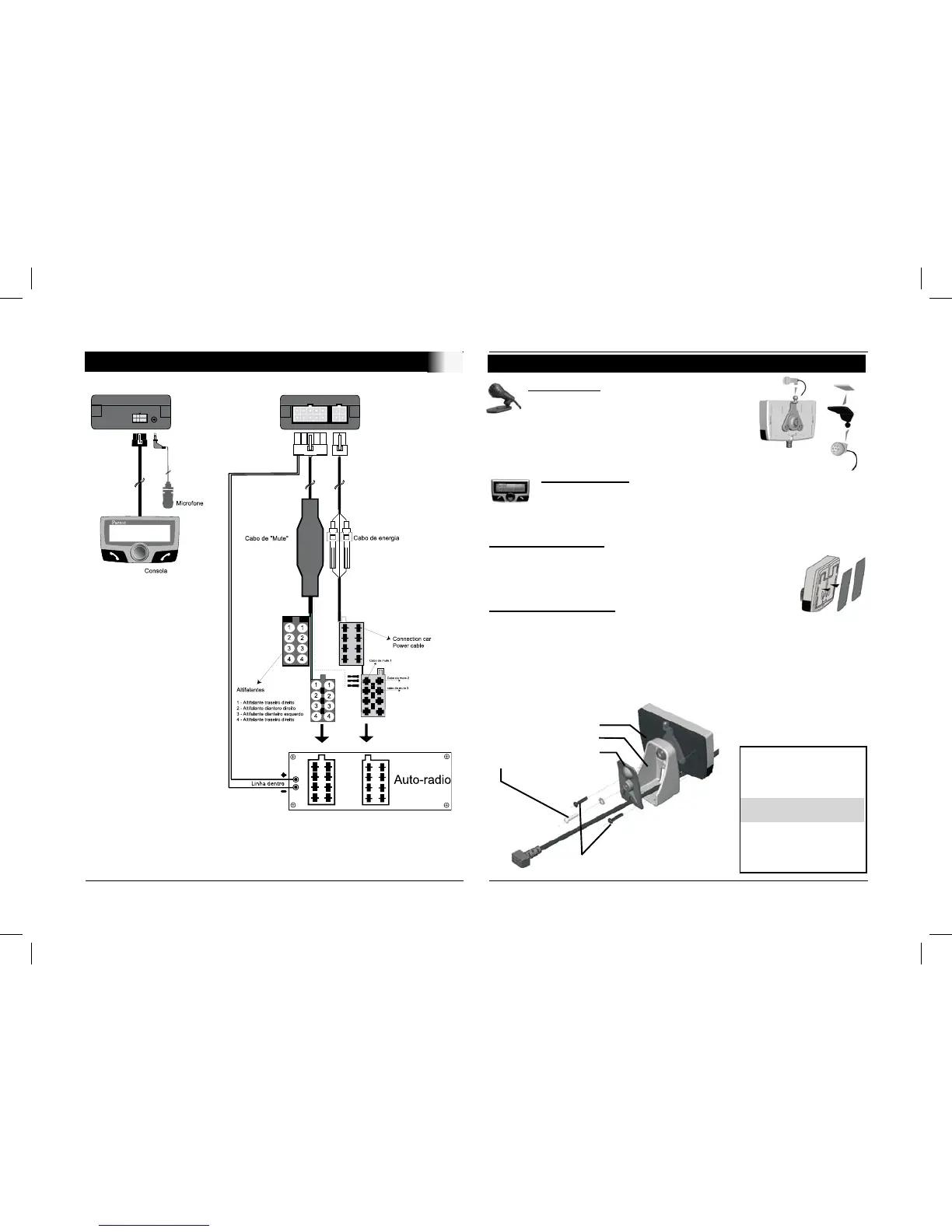

DIAGRAMA DE CONECÇÃO DE CABOS
Microfone :
O microfone deve estar apontado
para ocondutor e pode ser instalado :
Entre a pála do sol e o espelho tretrovisor.
Sobre o ecrã de LCD
ecrã de LCD :
Diversos acessórios permitem que o ecrã seja insta
-
lado em múltiplos sítios na estrutura do veículo.
Fixação no tablier
Utilize a fita-cola dupla face fornecida. Fixe o écran
num local plano e limpo do tablier.
Posição do suporte
Depois de fixar o écran no suporte, fixe o suporte no
tablier
com a fita-cola dupla face. A partir deste momento o écran fica
direccional.
Instruções de montagen
- Aparafuse “B” a “A”.
Utilize somente os para
-
fusos “D”
- Passar o cabo do ponto
“A” ao pé “B”
- Aparafuse “C” a “B” .
Utilize somente os para
-
fusos “E”.
Instalação do microfone e da consola.
A : Ecran LCD
B :
Suporte
C : suporte traseiro
E : Parafusos Metalicos
(10 mm)
D : Parafusos plasticos (10 mm)
