CK3100 Advanced Car Kit

ANVÄNDARHANDBOK

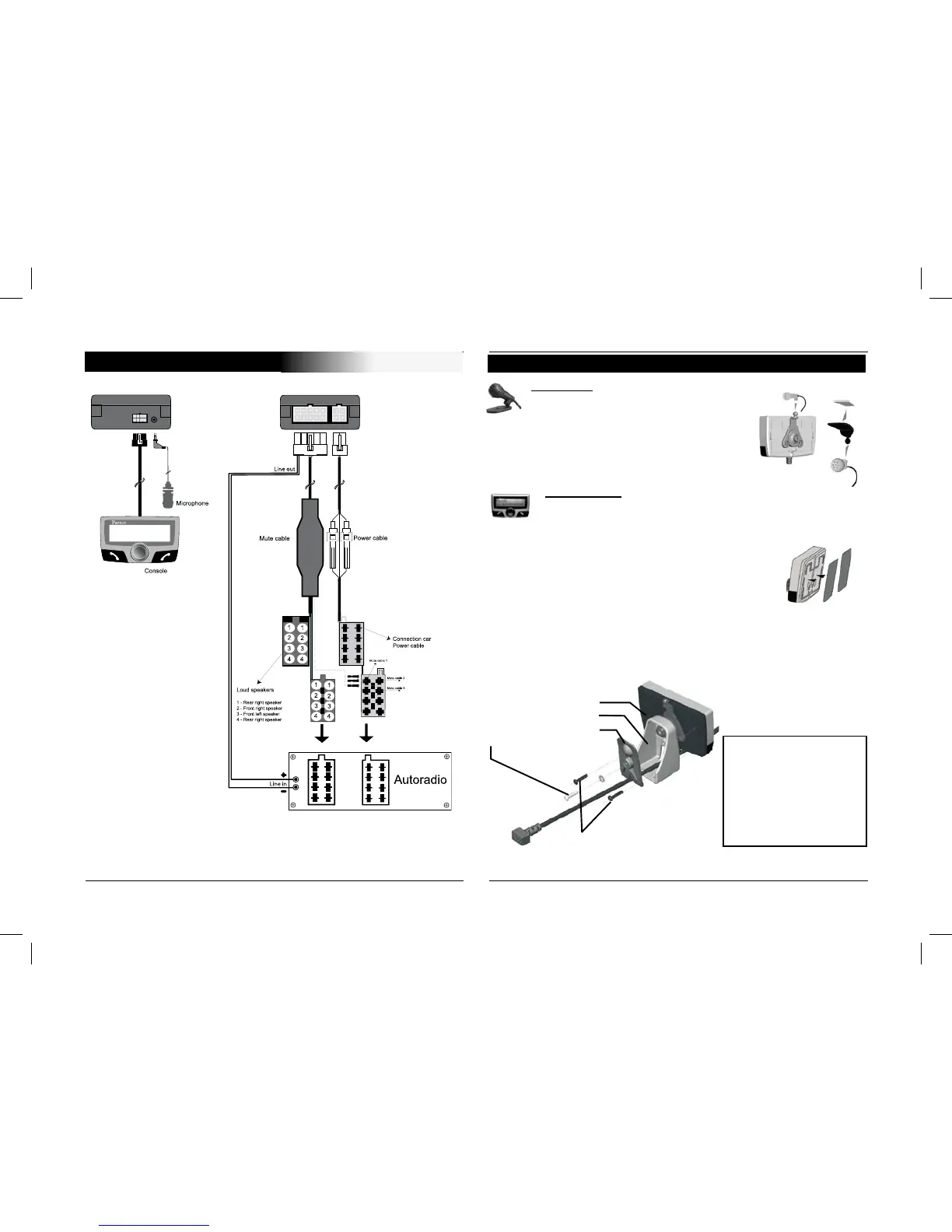

KOPPLINGSSCHEMA

Mikrofon:

Mikrofonen skall vara riktad mot föraren

och kan monteras:

Mellan solskyddet och den inre backspegeln.

På LCD-skärmen.

LCD-skärm:

Skärmen kan monteras på olika sätt:

Fastlimmad på instrumentpanelen

med den dubbelsidiga tejpen.

Den skall anbringas på en ren och jämn yta

på instrumentpanelen

placerad på foten Då LCD-skärmen har

monterats på sin fot limmas foten med den dubbelsidiga

tejpen på instrumentpanelen.

Skärmen är då vridbar.

Monteringsanvisning

- Vrid “B” från vänster till

höger för att skruva fast “B”

och “A”. Använd endast skru

varna “D”.

- Skruva ”C” på “B”.

Använd endast skruven “E”.

Glöm inte låsbrickan.

Installation av mikrofonen och konsolen

A : LCD-skärm

B :

Fot

C : Bakre fäste

E :

Metallskruv (١٠ mm)

D : Plastskruv ( 10 mm )
