38

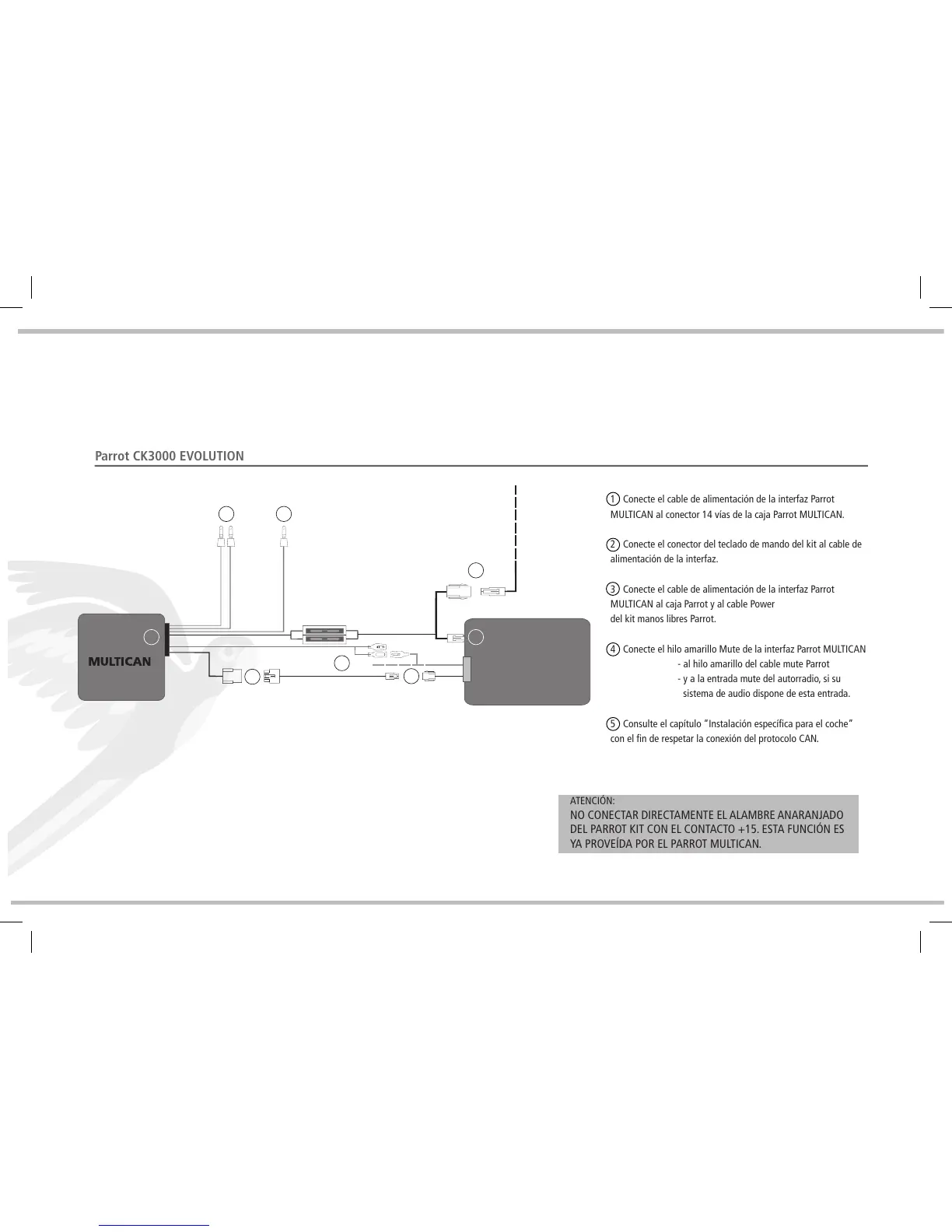

Parrot CK3000 EVOLUTION
1 Conecte el cable de alimentación de la interfaz Parrot
MULTICAN al conector 14 vías de la caja Parrot MULTICAN.
2 Conecte el conector del teclado de mando del kit al cable de
alimentación de la interfaz.
3 Conecte el cable de alimentación de la interfaz Parrot
MULTICAN al caja Parrot y al cable Power
del kit manos libres Parrot.
4 Conecte el hilo amarillo Mute de la interfaz Parrot MULTICAN
- al hilo amarillo del cable mute Parrot
- y a la entrada mute del autorradio, si su
sistema de audio dispone de esta entrada.
5 Consulte el capítulo “Instalación específica para el coche”
con el fin de respetar la conexión del protocolo CAN.
ATENCIÓN:
NO CONECTAR DIRECTAMENTE EL ALAMBRE ANARANJADO
DEL PARROT KIT CON EL CONTACTO +15. ESTA FUNCIÓN ES
YA PROVEÍDA POR EL PARROT MULTICAN.
Mute
Can Low Can High K- Bus
CK3100
Parrot
CK3000
EVOLUTION
5 5
1
2
2
3
3
4
Parrot
