Paso AX3506 - Page 11

DATASHEET
AX3500 SERIES
11
1. DESCRIPTION GENERALE

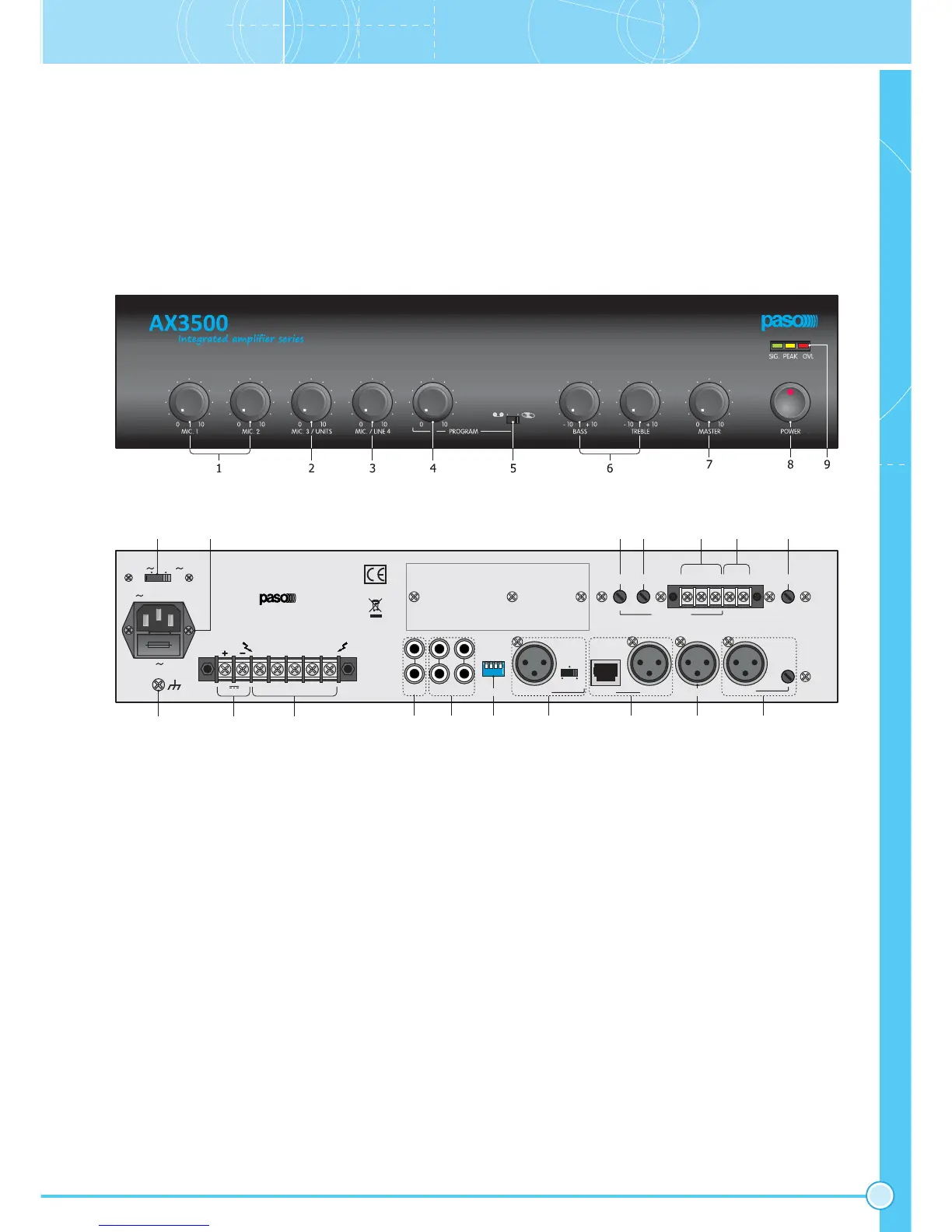

1.1 Panneau frontal
1. Contrôles de niveau des entrées micro.
2. Contrôle de niveau entrée microphonique/unité.
3. Contrôles de niveau entrées microphoniques/ligne.
4. Contrôle de niveau des entrées auxiliaires.
5. Sélection des entrées auxiliaires.
6. Contrôles tonalités.
7. Contrôle volume général.
8. Interrupteur de secteur.
9. Vu-Meter.
1. ALLGEMEINE BESCHREIBUNG
1.1 Frontpaneel
1. Stufenkontrolle der Mikrofoneingänge.
2. Stufensteuerung des Mikrofoneingangs/Einheit.
3. Stufensteuerungen der Mikrofoneingänge/Leitung.
4. Stufenkontrolle der Hilfseingänge.
5. Auswahl der Hilfseingänge
6. Klangkontrolle.
7. Kontrolle der allgemeinen Lautstärke.
8. Netzschalter.
9. Vu-Meter.
1.2 Panneau postérieur
10. Connexion châssis.
11. Bornier pour alimentation externe en c.c.
12. Bornier pour sorties haut-parleurs.
13. Sortie de ligne.
14. Entrées auxiliaires.
15. Micro-interrupteurs réglages.
16. Entrée MIC/LINE 4 et sélecteur correspondant de modes de
fonctionnement.
17. Entrée MIC.3/
postes microphoniques.
18. Entrée MIC.2.
19. Entrée MIC.1 et réglage seuil d’activation priorité VOX.
20. Réglage du niveau du signal de préavis.
21. Connexions priorité.
22. Entrée urgence par standard téléphonique.
23. Réglage niveau entrée téléphonique.
24. Réglage seuil d’activation priorité entrée TEL./EMERG.
25. Fiche de secteur à fusible incorporé.
26. Sélecteur de tension de secteur.
1.2 Rückpaneel
10. Anschluss Rahmen.
11. Klemmenbrett für die ext. Gleichstromversorgung.
12. Klemmenbrett der Lautsprecherausgänge.
13. Leitungsausgang.
14. Hilfseingänge.
15. Dip-Schalter Einstellungen.
16. Eingang MIC/LINE 4 und entsprechende Wählschalter für den
Betriebsmodus.
17. Eingang MIC.3/
Sprechstellen.
18. Eingang MIC.2.
19. Eingang MIC.1 und Einstellung des Schwellenwerts des Vorrangs VOX.
20. Einstellung der Signalstufe der Vorankündigung.
21. Anschlüsse Vorrang.
22. Eingang für Notmeldung von der Telefonzentrale.
23. Stufenregelung Telefoneingang.
24. Einstellung des Schwellenwerts des Vorrangs des Eingangs TEL./EMERG.
25. Netzstecker mit integrierter Sicherung.
26. Wählschalter für Netzspannung.
115V 230V
V 50/60Hz - 400VA
PR +12V
HOT COM
GND
TEL. / EMERG.
LEV.
LEV.
A.P.T.
CHIME
L
R
CDTAPELINE OUT
AMPLIFIER AX3512
POWER RATING 120 W
CAUTION: DO NOT OBSTRUCT THE OPENING.
REPLACE FUSE WITH SAME TYPE AND VALUE.
DISCONNECT POWER CORD BEFORE OPENING.
100V70V50V8W0V
24V
8A
MIC.3UNITS
MIC.2 MIC.1
IN
A.P.T.
PH.
MIC.LINE
MIC.4/LINE
O
1234
N
PREC. SET
1413
1211
10
26
25 24 23 22
21
20
15 16 17 1918
FUSE T2,5A
L
