1. DESCRIZIONE GENERALE

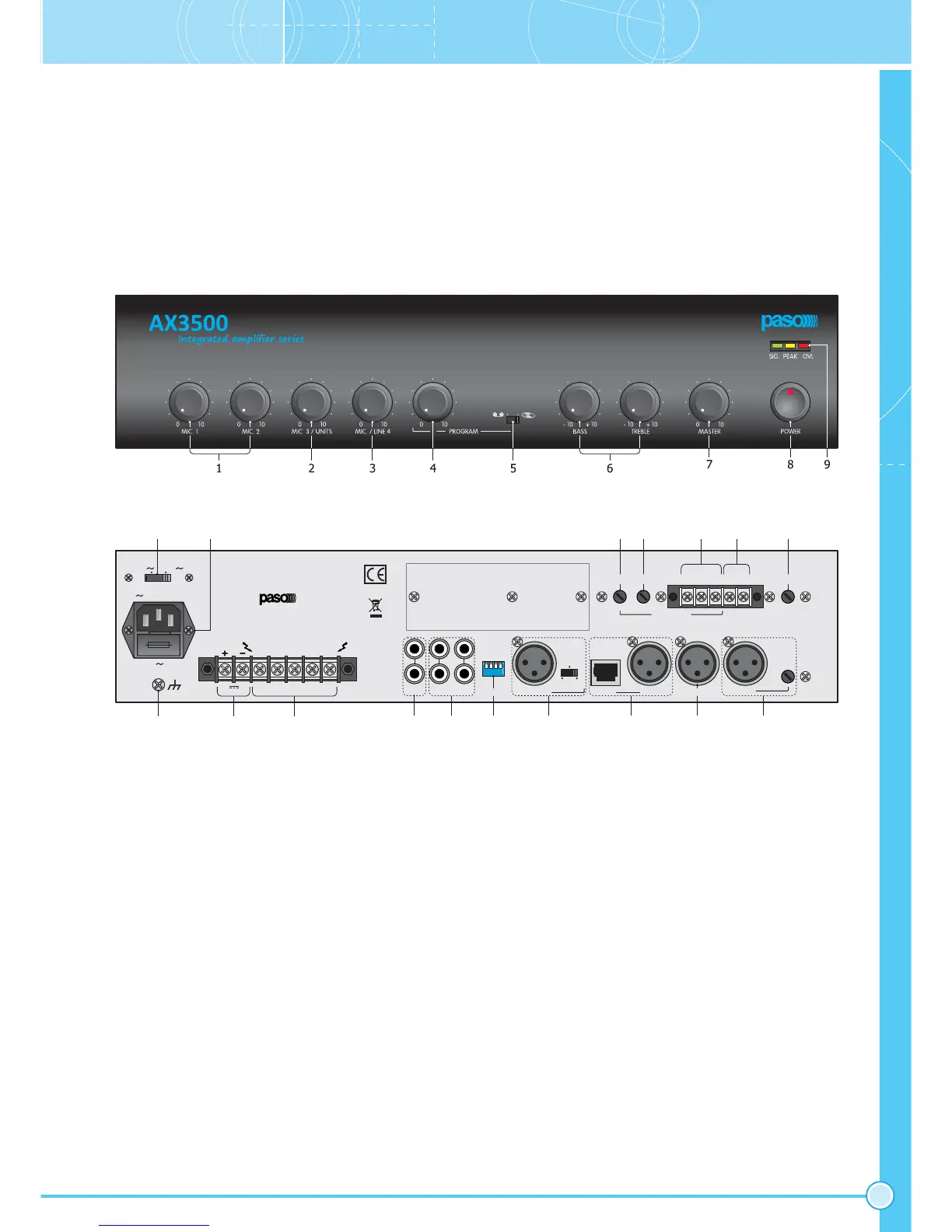

1.1 Pannello frontale
1. Controlli di livello ingressi microfonici.
2. Controllo di livello ingresso microfonico/unità.
3. Controllo di livello ingresso microfonico/linea.
4. Controllo di livello ingressi ausiliari.
5. Selettore ingressi ausiliari.
6. Controlli di tono.
7. Controllo di volume generale.
8. Interruttore di rete.
9. Vu-Meter.
1. GENERAL DESCRIPTION
1.1 Front panel
1. Level control for microphone inputs.
2. Microphone input/unit level control.
3. Microphone input/line level control.
4. Auxiliary input level control.
5. Auxiliary input selector.
6. Tone controls.
7. General volume control.
8. Mains switch.
9. Vu-Meter.
1.2 Pannello posteriore
10. Connessione telaio.
11. Morsettiera per alimentazione esterna in corrente continua.
12. Morsettiera uscita altoparlanti.
13. Line output.
14. Ingressi ausiliari.
15. Dip-switches impostazioni.
16. Ingresso MIC/LINE 4 e relativo selettore di modalità funzionamento.
17. Ingresso MIC.3/postazione microfonica.
18. Ingresso MIC.2.
19. Ingresso MIC.1 e relativa regolazione della soglia d’attivazione
precedenza VOX.
20. Regolazione di livello del segnale di preavviso.
21. Connessioni precedenza.
22. Ingresso emergenza da centralino telefonico.
23. Regolazione di livello ingresso telefonico.
24. Regolazione soglia d’attivazione precedenza ingresso TEL./EMERG.
25. Spina di rete con fusibile incorporato.
26. Selettore della tensione di rete.
1.2 Rear panel
10. Frame connection.
11. Terminal strip for external DC power supply.
12. Loudspeakers output terminal strip.
13. Line output.
14. Auxiliary inputs.
15. DIP switches for making settings.
16. MIC/LINE input 4 and relevant operating mode selector switch.
17. MIC.3/microphone station input.
18. MIC.2 input.
19. MIC.1 input and relevant VOX precedence activation threshold
adjustment.
20. Level control of the warning signal.
21. Precedence connections.
22. Emergency input from PABX.
23. Telephone input level adjustment.
24. TEL./EMERG. input precedence activation threshold adjustment.
25. Mains plug with built-in fuse.
26. Mains voltage selector switch.
115V 230V
V 50/60Hz - 400VA
PR +12V
HOT COM
GND
TEL. / EMERG.
LEV.
LEV.
A.P.T.
CHIME
L
R
CDTAPELINE OUT
AMPLIFIER AX3512
POWER RATING 120 W
CAUTION: DO NOT OBSTRUCT THE OPENING.
REPLACE FUSE WITH SAME TYPE AND VALUE.
DISCONNECT POWER CORD BEFORE OPENING.
100V70V50V8W0V
24V
8A
MIC.3UNITS
MIC.2 MIC.1
IN
A.P.T.
PH.
MIC.LINE
MIC.4/LINE
O
1234
N
PREC. SET
1413
1211
10
26
25 24 23 22
21
20
15 16 17 1918
FUSE T2,5A
L
