1. ALGEMENE BESCHRIJVING

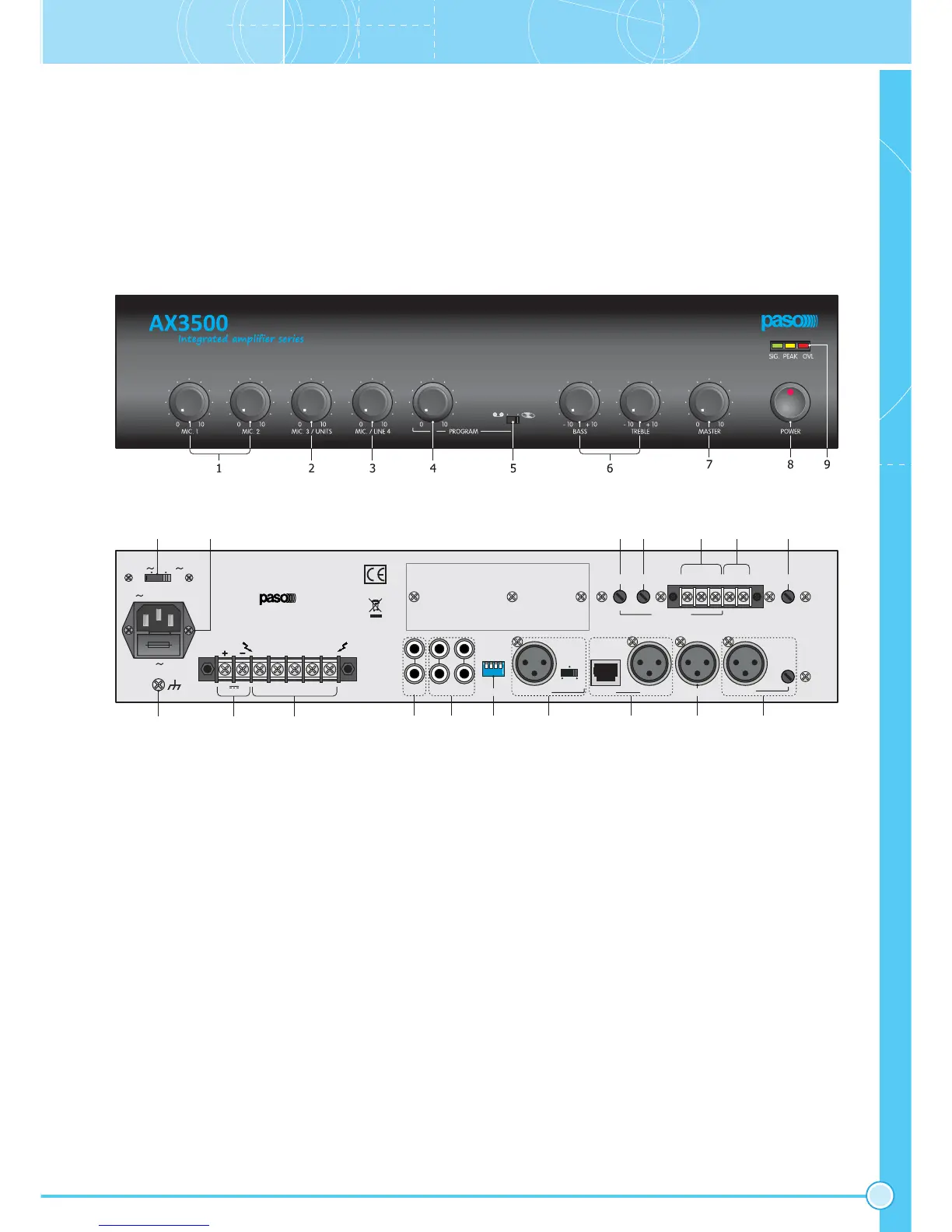

1.1 Frontpaneel
1. Niveauregeling microfooningangen.
2. Niveauregeling van microfoon-/unit-ingang.
3. Niveauregeling van microfoon-/lijningangen.
4. Niveauregelaar hulpingangen.
5. Keuze hulpingangen.
6. Toonregelaars.
7. Algemene volumeregelaar.
8. Netschakelaar.
9. Vu-Meter.
1. DESCRIPCION GENERAL
1.1 Panel frontal
1. Mandos de nivel de las entradas microfónicas.
2. Mando de nivel de entrada microfónica/unidad.
3. Mandos de nivel de entradas microfónicas/línea.
4. Mando de nivel entradas auxiliares.
5. Selección entradas auxiliares.
6. Mandos de tono.
7. Mando de volumen general.
8. Interruptor de red.
9. Vu-Meter.
1.2 Achterpaneel
10. Frameaansluiting.
11. Klemmenstrook voor externe gelijkstroomvoeding.
12. Klemmenstrook luidsprekeruitgangen.
13. Lijnuitgang.
14. Hulpingangen
15. Dip-switsches instellingen.
16. MIC/LINE 4 ingang en betreffende keuzeschakelaar van
functiemodes.
17. Ingang MIC3/
microfoonposten.
18. Ingang MIC.2.
19. Ingang MIC.1 en regeling activeringsdrempel voorrang.
20. Regeling van niveau waarschuwingssignaal.
21. Aansluitingen voorrang.
22. Ingang noodsignaal afkomstig uit telefooncentrale.
23. Niveauregeling telefooningang.
24. Regeling activeringsdrempel voorrang TEL./EMERG. ingang.
25. Netstekker met ingebouwde zekering.
26. Keuzeschakelaar netspanning.
1.2 Panel trasero
10. Conexión bastidor.
11. Terminal de conexión para alimentación externa en c.c.
12. Terminal de conexión salidas altavoces.
13. Salida de línea.
14. Entradas auxiliares.
15. Dip-switches de configuraciones.
16. Entrada MIC/LINE 4 y correspondiente selector de la modalidad de
funcionamiento.
17. Entrada MIC.3/
puestos microfonicos.
18. Entrada MIC.2.
19. Entrada MIC.1 y ajuste del umbral de activación de precedencia VOX.
20. Regulación de nivel señal de preaviso.
21. Conexiones precedencia.
22. Entrada emergencia desde centralita telefónica.
23. Regulación nivel entrada telefónica.
24. Ajuste del umbral de activación de precedencia entrada TEL./EMERG.
25. Clavija de red con fusible incorporado.
26. Selector de la tensión de red.
115V 230V
V 50/60Hz - 400VA
PR +12V
HOT COM
GND
TEL. / EMERG.
LEV.
LEV.
A.P.T.
CHIME
L
R
CDTAPELINE OUT
AMPLIFIER AX3512
POWER RATING 120 W
CAUTION: DO NOT OBSTRUCT THE OPENING.
REPLACE FUSE WITH SAME TYPE AND VALUE.
DISCONNECT POWER CORD BEFORE OPENING.
100V70V50V8W0V
24V
8A
MIC.3UNITS
MIC.2 MIC.1
IN
A.P.T.
PH.
MIC.LINE
MIC.4/LINE
O
1234
N
PREC. SET
1413
1211
10
26
25 24 23 22
21
20
15 16 17 1918
FUSE T2,5A
