DAG9300
2. DESCRIZIONE GENERALE
Il DAG9300 è un generatore di segnali d’allarme che offre la possibilità
di registrare e riprodurre 2 messaggi vocali. Gli allarmi generabili sono
12 (a scelta tra 20 diversi toni sintetizzati disponibili).
L’attivazione dei toni e dei messaggi pre-registrati può avvenire tramite
tasti frontali oppure tramite contatti posteriori.
Inoltre, collegando una postazione microfonica PASO Serie
B711
all’ingresso di linea posteriore ed alla morsettiera BASE, è possibile
registrare un messaggio vocale e riprodurlo in modo ritardato al
termine della registrazione (modalità “DELAY PLAY”) oppure riprodurre
il messaggio registrato in precedenza attivandolo dal pulsante a bordo
della postazione (modalità “REC PLAY”).

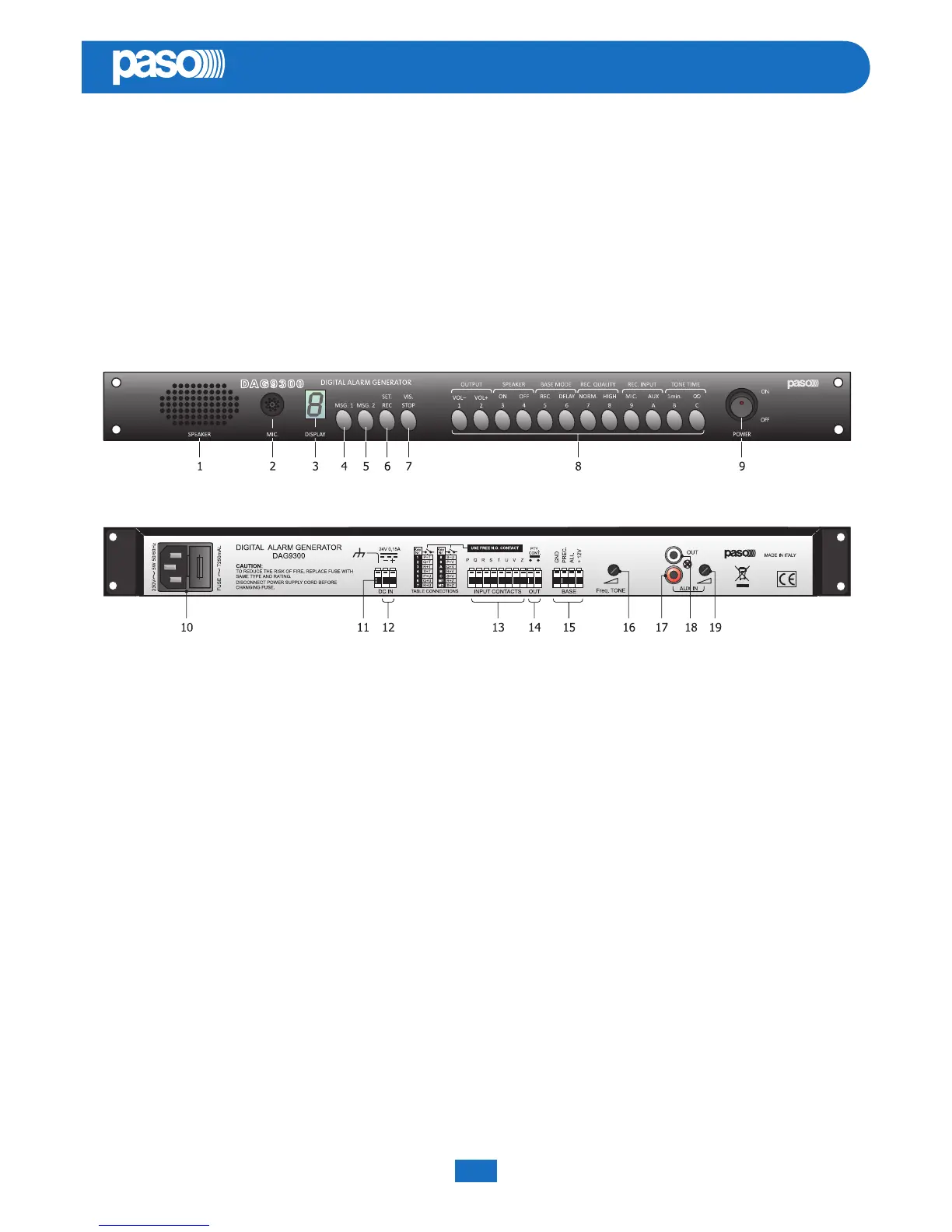

2.1 Riferimenti numerati
Pannello frontale
(1) Altoparlante.
(2) Microfono elettrete.
(3) Display.
(4) Tasto MSG 1 (invio messaggio 1).
(5) Tasto MSG 2 (invio messaggio 2).
(6) Tasto SET/REC
(modifica impostazioni / registrazione messaggi).
(7) Tasto VIS/STOP
(visualizzazione impostazioni / interruzione riproduzione).
(8) Tasti selezione tono (TONE 1÷C).
(9) Interruttore d’accensione con spia luminosa.
Pannello posteriore
(10) Spina di rete con fusibile incorporato.
(11) Morsetto per connessione telaio.
(12) Morsettiera per alimentazione esterna @24Vcc.
(13) Morsettiera per collegamento a contatti esterni.
(14) Morsettiera relè precedenza.
(15) Morsettiera per collegamento a postazioni B711.
(16) Regolazione frequenza tono.
(17) Prese RCA d’ingresso per sorgenti ausiliarie.
(18) Prese RCA per il segnale d’uscita.
(19) Regolazione livello ingressi ausiliari.
2.1 Numbered references
Front panel
(1) Loudspeaker.
(2) Electret microphone.
(3) Display.
(4) MSG 1 key (send message 1).
(5) MSG 2 key (send message 2).
(6) SET/REC key
(change settings / recording of messages).
(7) VIS/STOP key
(display settings / stop playing).
(8) Tone-selection keys (TONE 1÷C).
(9) ON/OFF switch with LED.
Rear panel
(10) Mains plug with built-in fuse.
(11) Terminal for connection of frame.
(12) Terminal block for external 24 VDC power supply.
(13) Terminal block for connection to external contacts.
(14) Terminal block for precedence relay.
(15) Terminal block for connection to B711 microphone stations.
(16) Tone-frequency adjustment.
(17) RCA input sockets for auxiliary sources.
(18) RCA input sockets for the output signal.
(19) Adjustment of level of auxiliary inputs.
2. GENERAL DESCRIPTION
The DAG9300 is an alarm signal generator enabling two voice messages
to be recorded and played out. The alarms that can be generated are
12 (to be chosen from among the 20 different synthesised tones at
disposal.
The tones and pre-recorded messages can be activated either by
means of front-panel keys or of rear-panel contacts. Furthermore, if
a PASO microphone station of the
B711 range is connected to the
rear-panel line input and to the BASE terminal block, it is possible to
record a voice message and to play it out with a delay at the end of
the recording (“DELAY PLAY” mode). As an alternative, a pre-recorded
message can be played out by activating it by means of the push-
button on the station (“REC PLAY” mode).
