3.6 EQUALIZER SOCKET
It is possible to connect external equipment for processing the amplified
signals, such as equalizers or anti-Larsen processors, to the “PRE OUT”
and “PWR IN” sockets [23]. To use these sockets it is necessary to remove
the metal jumper inserted into them. It is also possible to connect an
additional power amplifier to the “PRE OUT” socket in order to extend
the sound-broadcasting capacity of the system, if required.
Fig. 3.5.1
3FUNZIONI E CONNESSIONI FUNCTIONS AND CONNECTIONS
3.5 COLLEGAMENTO A ZONE
Il sistema compatto PA212 dispone della possibilità di selezionare tre
differenti zone di diffusione tramite gli interruttori “ZONE SELECTOR”
[9]. Gli interruttori interrompono il collegamento al terminale comune
dell’uscita di potenza dell’apparecchio. Per la realizzazione di impianti a
più zone di diffusione si consiglia di utilizzare esclusivamente le uscite

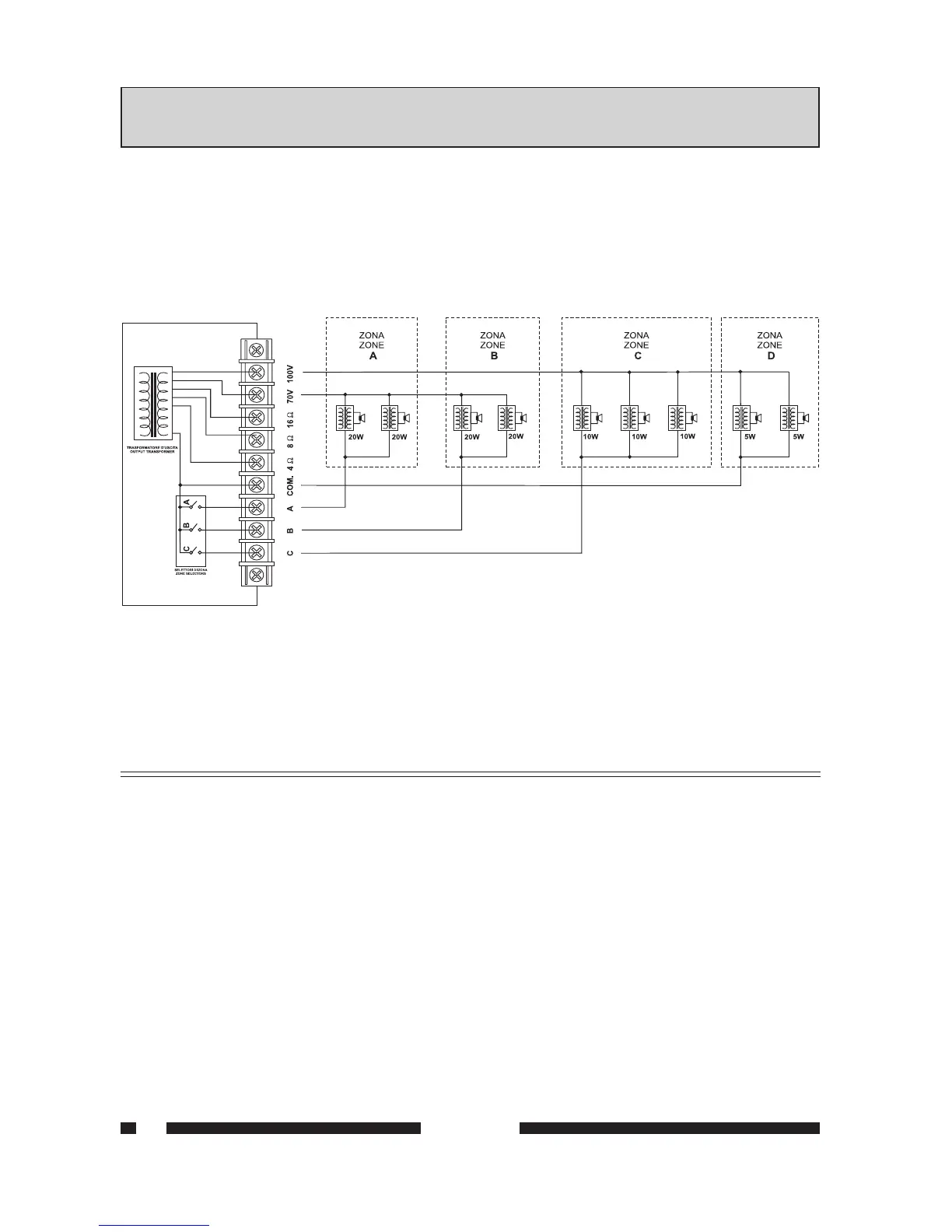

a tensione costante 70 e 100 V. In fig. 3.5.1 è riportato un esempio di
collegamento a tre zone più una quarta zona non escludibile.
3.5 ZONE CONNECTION
With the PA212 compact system, it is possible to select three different
broadcasting zones, thanks to the “ZONE SELECTOR” switches [9].
These switches cut off the connection to the common terminal of the
power output of the system. When setting up systems comprising several
broadcasting zones, it is advisable to use only the 70 and 100 V constant
voltage outputs. Figure 3.5.1 shows an example of a connection with
three zones plus a fourth zone that cannot be excluded.
3.6 PRESA EQUALIZZATORE
Alle prese “PRE OUT” e “PWR IN” [23] è possibile collegare
apparecchiature esterne per l’elaborazione del segnale amplificato quali
equalizzatori o processori antilarsen. Per utilizzare queste prese è
necessario rimuovere il cavallotto metallico in esse inserito. Alla presa
“PRE OUT” è anche possibile collegare un amplificatore supplementare
di potenza per estendere, eventualmente, le capacità di sonorizzazione
dell’impianto.
