7. SIGNAUX D’ALARME
Mess. Cause Sortie
“P1” Défaut sonde d’ambiance
Sortie compresseur en
fonction des paramètres
Cn et Cy
“HA” Alarme haute de température Sorties inchangées
“LA” Alarme basse de température Sorties inchangées
“EA” Alarme externe Sorties inchangées
“CA” Alarme sérieuse externe Sorties OFF
“dA” Ouverture de porte
RETABLISSEMENT DES ALARMES
Alarmes sonde “P1” (défaut de sonde): s’arrête automatiquement
quelques secondes après que la sonde redémarre une opération
normale. Vérier les connexions avant de remplacer la sonde.
Alarmes température “HA”, “LA”: elles s’arrêtent automatiquement
dès que la température du régulateur revient à des valeurs normales.
Les alarmes “EA” et “CA” se rétablissent dès que l’entrée digitale
est désactivée.
8. CARACTERISTIQUES TECHNIQUES
Boîtier : ABS auto-extinguible
Dimensions : face avant 32x74 mm ; profondeur 50 mm
Montage : découpe 71x29 mm
Protection : IP20
Protection face avant : IP65
Connexions : bornier à vis non débrochable pour ls de
raccordement avec section ≤ 2,5 mm
2
Alimentation : 230 Vca ±10% 50/60 Hz
Consommation : 3.5VA maximum
Afchage : 2 chiffres, leds rouges d’une hauteur de 14,2 mm
Entrée : 1 sonde NTC
Entrée digitales : contact voltage libre
Sorties relais : Sortie 1 : SPDT 12 A 250 Vac
Sortie 2 : SPST 5 A 250 Vac
Mémoire : mémoire EEPROM non volatile
Type d’action : 1B
Niveau de pollution : normale
Classe software : A
Tension impulsive nominale : 2500 V
Catégorie surtension : II
Température d’utilisation : 0÷60°C
Température de stockage : -25÷60°C
Humidité relative : 20÷85% (sans condensation)
Plage de mesure et de régulation Sonde NTC : -40÷110°C
Résolution : 0,1°C ou 1°C ou 1°F
Précision du régulateur à 25 °C : ±0,1°C ±1 digit

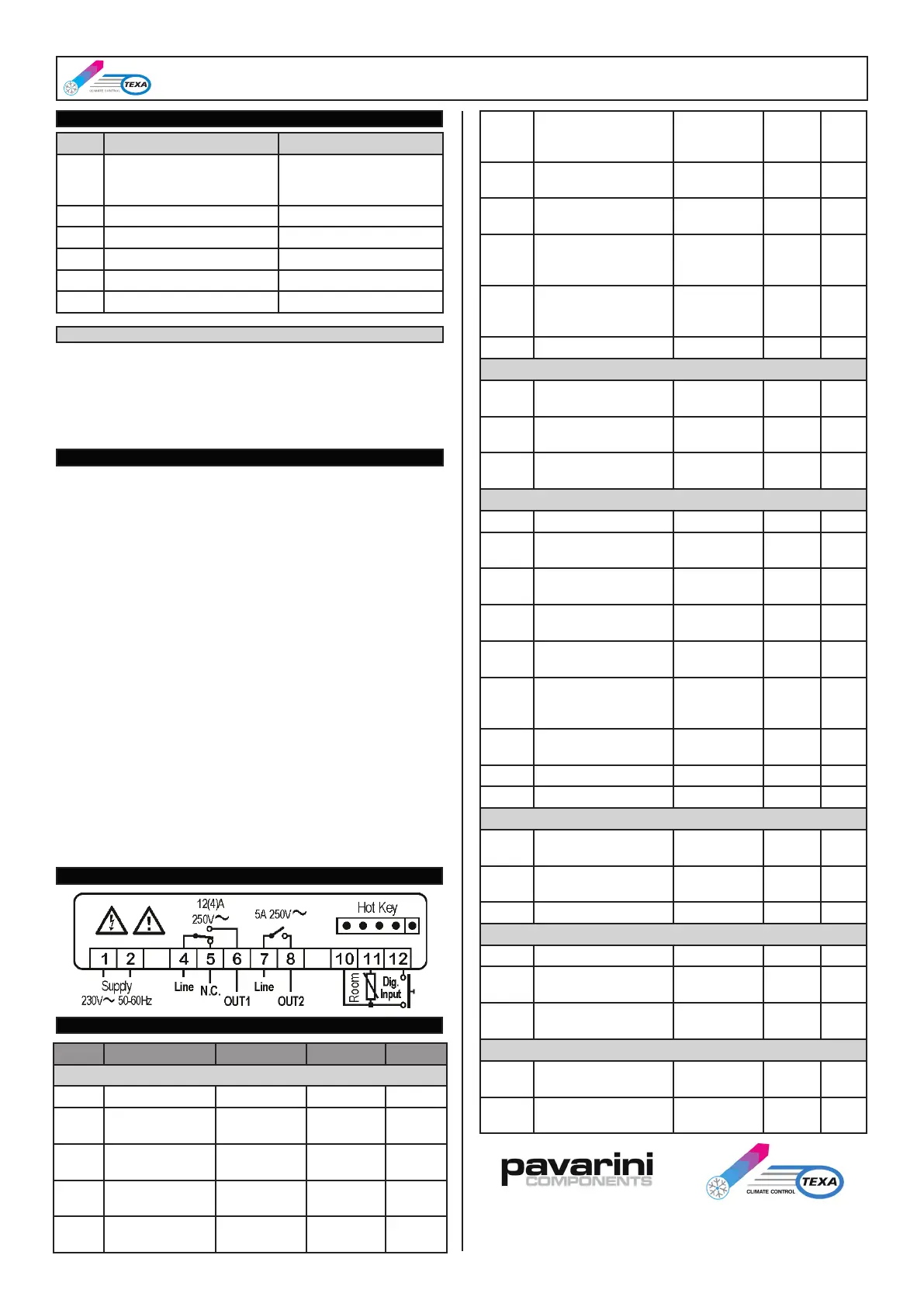

9. SCHEMAS ELECTRIQUES
10. VALEURS PARAMETREES PAR DÉFAUT
CODE DESIGNATION GAMME DÉFAUT NIVEAU
RÉGULATION
- Set point LS ÷ US 35°C (95°F) -
Hy Différentiel
0.1 ÷ 25°C
(1 ÷ 45°F)
2.0°C
(4.0°F)
L1
LS
Limite basse du
point de consigne
-55°C ÷ SET
(-67°F ÷ SET)
20°C
(68°F)
L2
US
Limite haute du
point de consigne
SET ÷ 99°C
(SET ÷ 99°F)
50°C
(99°F)
L2
ot
Calibration sonde
d’ambiance
-9.9 ÷ 9.9°C
(-17 ÷ 17°F)
0.0
(0.0)
L2
od
Temporisation
activation sorties au
démarrage
0 ÷ 99 min 0 L2
AC
Temporisation anti
court cycle
0 ÷ 50 min 4 L2
Lt
Durée minimum
compresseur ON
0 ÷ 99 s 90 L2
Cy
Compresseur ON
en cas de défaut de
sonde
0 ÷ 99 min 1 L2
Cn
Compresseur OFF
en cas de défaut de
sonde
0 ÷ 99 min 0 L2
CH Type d’action CL - Ht CL L1
AFFICHAGE
CF
Unité de mesure de la
température
°C - °F °C L1
rE
Résolution (seulement
pour °C)
dE - in dE L1
dy
Temporisation
afchage température
0 ÷ 15 min 0 L2
ALARMES
AA Conguration alarmes rE - Ab rE L1
AU
Alarme température
maximale
AL ÷ 99°C
(AL ÷ 99°F)
10°C
(18°F)
L1
AL
Alarme température
minimale
-55°C ÷ AU
(-67°F ÷ AU)
10°C
(18°F)
L1
AH
Différentiel pour
alarmes température
0.1°C÷25.5°C
(1°F ÷ 45°F)
1.0°C
(2.0°F)
L1
Ad
Temporisation alarme
température
0 ÷ 99 min 0 L1
dA
Temporisation alarme
température au
démarrage
0 ÷ 99 min 60 L2
At
Mode d’afchage
alarme
AU - rS rS L1
rA Mode relais alarme AU - rS rS L1
tb Inhibition relais alarme n - y n L1
CONFIGURATION SORTIES
o0 Conguration sortie 1
nU / CP / Fn /
AL / AU / db
CP L2
o1 Conguration sortie 2
nU / CP / Fn /
AL / AU / db
AL L1
AP Polarité relais alarme CL - OP OP L1
ENTREE DIGITALE
iP Polarité entrée digitale CL - OP OP L1
iF
Conguration entrée
digitale
EA / bA / do /
Sb / AU / HC
bA L1
di
Temporisation alarme
entrée digitale
0 ÷ 99 min 0 L1
AUTRES
Pt Table des paramètres
En lecture
uniquement
- - - L2
rL Version Firmware
En lecture
uniquement
- - - L2
/
STRADA CA’ BRUCIATA n°5
46020 PEGOGNAGA – MN – ITALY
TEL. +39(0)376-554511
FAX +39(0)376-550576
www.pavarinicomponents.com
Notice d’utilisation
