Manuale di istruzioni
7. SEGNALAZIONE ALLARMI
Mess. Causa Uscite
“P1” Sonda termostato guasta
Uscita compr. secondo
parametri Cy e Cn
“HA” Allarme di alta temper. Non modicate
“LA” Allarme bassa temper. Non modicate
“EA” Allarme esterno Non modicate
“CA” Allarme esterno (iF=bA) Carichi spenti
“dA” Porta aperta
MODALITÀ DI RIENTRO DEGLI ALLARMI
L’allarme sonda “P1” scatta alcuni secondi dopo il guasto della
sonda; rientra automaticamente alcuni secondi dopo che la sonda
riprende a funzionare regolarmente. Prima di sostituire la sonda si
consiglia di vericarne le connessioni.
Gli allarmi di temperatura “HA” e “LA” rientrano automaticamente
non appena la temperatura del termostato rientra nella normalità.
Gli allarme esterni “EA” e “CA” rientrano non appena l’ingresso
digitale viene disattivato.
8. DATI TECNICI
Contenitore: ABS autoestinguente
Formato: frontale 32x74 mm, profondità 50 mm
Montaggio: a pannello su foro 71x29 mm
Grado protezione: IP20
Grado protezione frontale: IP65
Connessioni: morsettiera sconnettibile per conduttori ri ≤2,5 mm
2
Alimentazione: 230 Vac ±10% 50/60 Hz
Potenza assorbita: 3.5 VA max
Visualizzazione: due cifre, LED rossi ed icone
Ingressi: 1 sonda NTC
Ingresso digitale: contatto pulito
Uscite su relè: Uscita 1: relè SPDT 12A, 250 Vac
Uscita 2: relè SPST 5 A, 250 Vac
Mantenimento dati: su memoria non volatile (EEPROM)
Tipo di azione: 1B
Situazione di polluzione: normale
Classe software: A
Tensione impulsiva nominale: 2500 V
Categoria di sovratensione: II
Temperatura di impiego: 0÷60°C
Temperatura di immagazzinamento: -25÷60°C
Umidità relativa: 20÷85% (senza condensa)
Campo di misura e regolazione: sonda NTC -40÷110°C
Risoluzione: 0,1°C o 1°C o 1°F
Precisione a 25°C: ±0,1°C ±1 digit

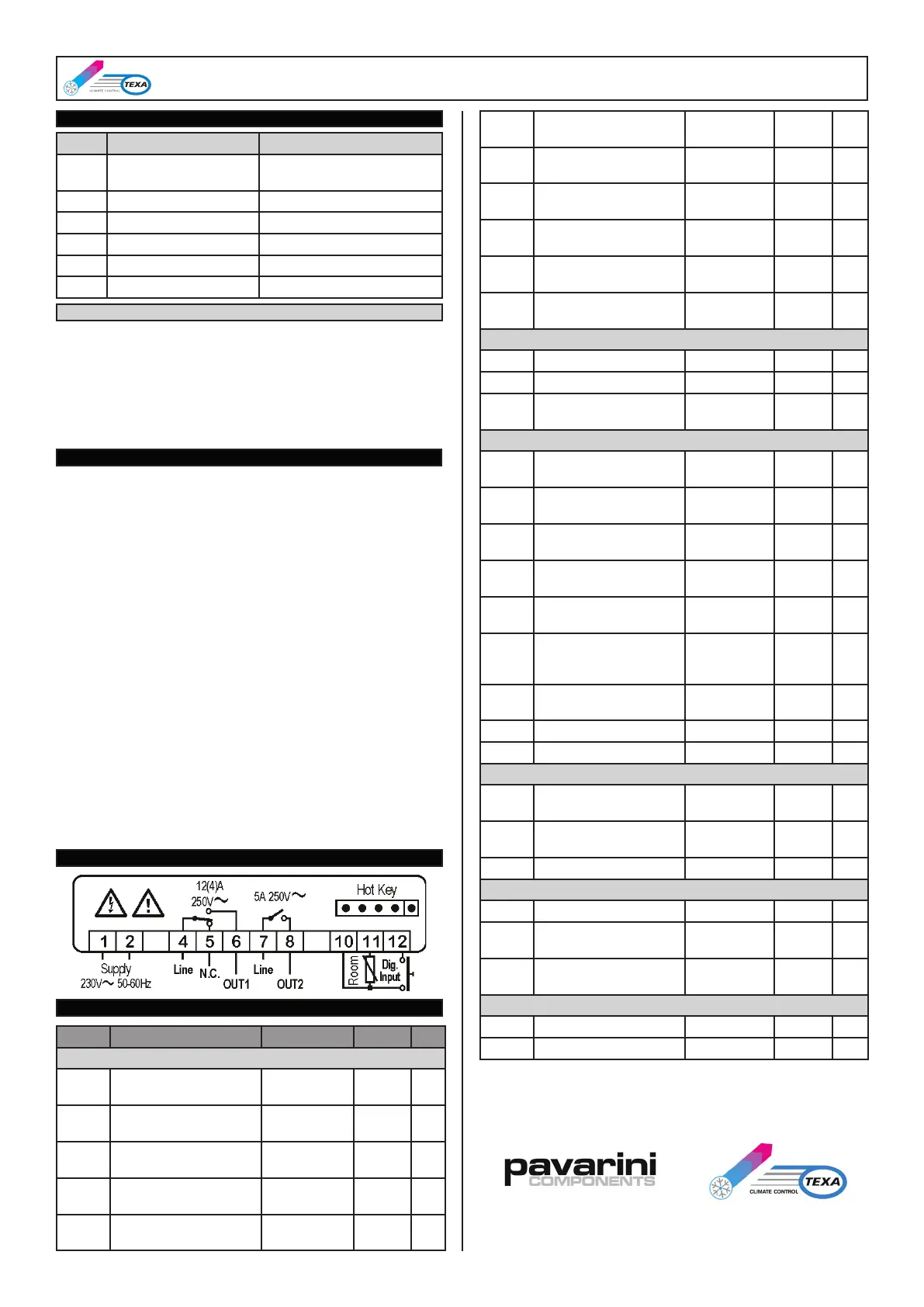

9. SCHEMA DI COLLEGAMENTO
10. VALORI STANDARD
LABEL DESCRIZIONE RANGE DEF. LIV.
REGOLAZIONE
- Set point LS ÷ US
35°C
(95°F)
-
Hy Isteresi
0.1 ÷ 25°C
(1 ÷ 45°F)
2.0°C
(4.0°F)
L1
LS Limite inferiore set point
-55°C ÷ SET
(-67°F ÷ SET)
20°C
(68°F)
L2
US Limite superiore set point
SET ÷ 99°C
(SET ÷ 99°F)
50°C
(99°F)
L2
ot
Calibrazione sonda
termostato
-9.9 ÷ 9.9°C
(-17 ÷ 17°F)
0.0
(0.0)
L2
od
Ritardo attivazione uscite
all’accensione
0 ÷ 99 min 0 L2
AC
Ritardo partenze
ravvicinate
0 ÷ 50 min 4 L2
Lt
Tempo minimo di ON
compressore
0 ÷ 99 s 90 L2
Cy
Tempo compressore ON
con sonda guasta
0 ÷ 99 min 1 L2
Cn
Tempo compressore
OFF con sonda guasta
0 ÷ 99 min 0 L2
CH
Tipo di azione di
regolazione
CL - Ht CL L1
DISPLAY
CF Unità di misura °C - °F °C L1
rE Risoluzione (solo per °C) dE - in dE L1
dy
Ritardo aggiornamento
display
0 ÷ 15 min 0 L2
ALLARMI
AA
Congurazione allarmi:
relativi/assoluti
rE - Ab rE L1
AU
Allarme di massima
temperatura
AL ÷ 99°C
(AL ÷ 99°F)
10°C
(18°F)
L1
AL
Allarme di minima
temperatura
-55°C ÷ AU
(-67°F ÷ AU)
10°C
(18°F)
L1
AH
Differenziale per il rientro
temperatura
0.1°C÷25.5°C
(1°F ÷ 45°F)
1.0°C
(2.0°F)
L1
Ad
Ritardo allarme
temperatura
0 ÷ 99 min 0 L1
dA
Esclusione allarme
di temperatura
all’accensione
0 ÷ 99 min 60 L2
At
Modalità visualizzazione
allarme
AU - rS rS L1
rA Modalità relè allarme AU - rS rS L1
tb Tacitazione relè allarme n - y n L1
CONFIGURAZIONE USCITE
o0 Congurazione uscita 1
nU / CP / Fn /
AL / AU / db
CP L2
o1 Congurazione uscita 2
nU / CP / Fn /
AL / AU / db
AL L1
AP Polarità relè allarme CL - OP OP L1
INGRESSO DIGITALE
iP Polarità ingresso digitale CL - OP OP L1
iF
Congurazione ingresso
digitale
EA / bA / do /
Sb / AU / HC
bA L1
di
Ritardo attivazione
ingresso digitale
0 ÷ 99 min 0 L1
ALTRO
Pt Codice tabella parametri Sola Lettura - - - L2
rL Versione Firmware Sola Lettura - - - L2
/
