Mens. Causa Salidas
“P1” Fallo sonda termostato
Salida de Alarma ON;
salida Compresor de
acuerdo a los parámetros
“Cy” y “Cn”
“HA” Alarma máxima temperatura Salidas sin cambios
“LA” Alarma mínima temperatura Salidas sin cambios
“EA” Alarma externa Salidas sin cambios
“CA” Alarma externa (iF=bA) Cargas apagadas
“dA” Puerta abierta
RECUPERACIÓN DE ALARMAS
Alarmas de sonda “P1” (fallo sonda1), la alarma cesa 10s después
del restablecimiento del normal funcionamiento. Compruebe las
conexiones antes de cambiar la sonda.
Las alarmas de temperatura “HA”, “LA”, cesarán automáticamente
cuando la temperatura vuelve a los valores normales de uso.
Alarma “EA” y “CA” se recupera apenas se deshabilita el ingreso
digital.
8. DATOS TÉCNICOS
Envolvente: ABS auto-extinguible
Caja: frontal 32x74 mm; profundidad 50 mm
Montaje: en panel con espacio de 71x29 mm
Protección: IP20
Protección Frontal: IP65
Conexiones: Terminal con tornillos. Cables ≤ 2,5 mm
2
Alimentación: 230 Vac ±10%, 50/60 Hz
Potencia absorbida: 3,5 VA max
Display: 2 dígitos, LED rojos
Entradas: 1 sonda NTC
Entradas digitales: contacto limpio
Relés de salidas: Salida 1: SPDT 12 A, 250 Vac
Salida 2: SPST 5 A, 250 Vac
Almacenamiento de datos: en memoria (EEPROM) no volátil
Tipo de acción: 1B
Grado de polución: normal
Software clase: A
Tension impulsiva nominal: 2500 V
Categoría de sobretensión: II
Temperatura de operación: 0÷60°C
Temperatura de almacenamiento: -25÷60°C
Humedad relativa: 20÷85% (no condensada)
Rango de medida y regulación: Sonda NTC -40÷110°C
Resolución: 0,1°C o 1°C o 1°F (seleccionable)
Precisión (temperatura ambiente 25°C): ±0,1°C ±1 digit

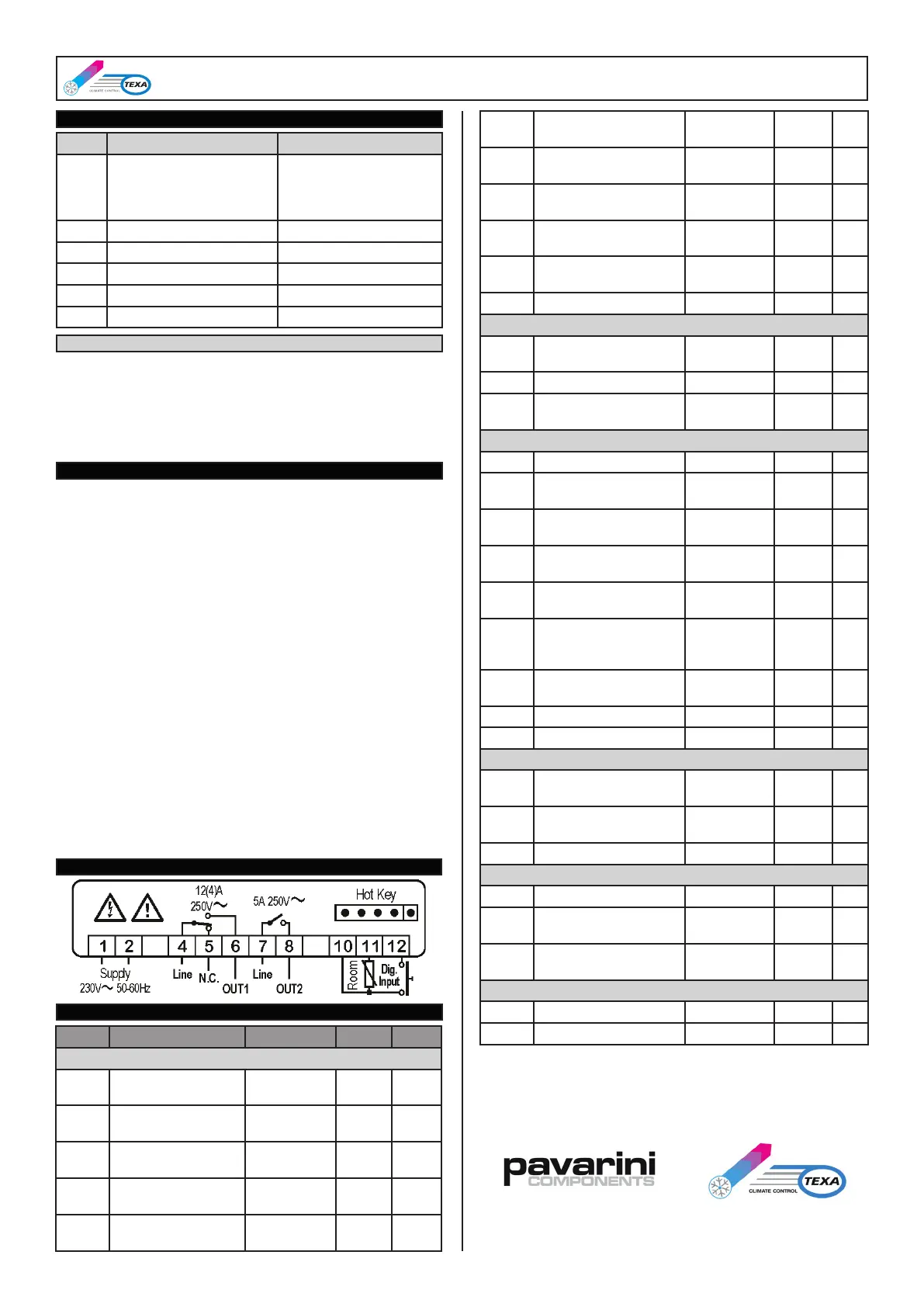

9. CONEXIONES
10. VALORES POR DEFECTO
ETIQ. DESCRIPCIÓN RANGO VALOR NIVEL
REGULACIÓN
- Set point LS ÷ US
35°C
(95°F)
-
Hy Diferencial
0.1 ÷ 25°C
(1 ÷ 45°F)
2.0°C
(4.0°F)
L1
LS Set point mínimo
-55°C ÷ SET
(-67°F ÷ SET)
20°C
(68°F)
L2
US Set point máximo
SET ÷ 99°C
(SET ÷ 99°F)
50°C
(99°F)
L2
ot
Calibración sonda
termostato
-9.9 ÷ 9.9°C
(-17 ÷ 17°F)
0.0
(0.0)
L2
od
Retardo activación salida
relee al arranque
0 ÷ 99 min 0 L2
AC
Retardo anti ciclos
cortos
0 ÷ 50 min 4 L2
Lt
Tiempo mínimo compre-
sor ON
0÷99 s 90 L2
Cy
Tiempo Compr. ON con
fallo de sonda
0 ÷ 99 min 1 L2
Cn
Tiempo Compr. OFF con
fallo de sonda
0 ÷ 99 min 0 L2
CH Tipo de acción CL - Ht CL L1
VISUALIZACIÓN
CF
Unidad medida de
temperatura
°C - °F °C L1
rE Resolución dE - in dE L1
dy
Retardo visualización
temperatura
0 ÷ 15 min 0 L2
ALARMAS
AA Conguración alarmas rE - Ab rE L1
AU
Alarma MAX
temperatura
AL ÷ 99°C
(AL ÷ 99°F)
10°C
(18°F)
L1
AL Alarma MIN temperatura
-55°C ÷ AU
(-67°F ÷ AU)
10°C
(18°F)
L1
AH
Diferencial recuperación
alarmas de temperatura
0.1°C÷25.5°C
(1°F ÷ 45°F)
1.0°C
(2.0°F)
L1
Ad
Retardo alarma
temperatura
0 ÷ 99 min 0 L1
dA
Retardo de la alarma
de temperatura al
encendido
0 ÷ 99 min 60 L2
At
Modo visualización
alarma
AU - rS rS L1
rA Modo relé alarmas AU - rS rS L1
tb Detención relé alarmas n - y n L1
CONFIGURACIÓN SALIDAS
o0 Conguración salida 1
nU / CP / Fn /
AL / AU / db
CP L2
o1 Conguración salida 2
nU / CP / Fn /
AL / AU / db
AL L1
AP Polaridad relé alarmas CL - OP OP L1
ENTRADA DIGITAL
iP Polaridad entrada digital CL - OP OP L1
iF
Conguración entrada
digital
EA / bA / do /
Sb / AU / HC
bA L1
di
Retardo alarma entrada
digital
0 ÷ 99 min 0 L1
OTROS
Pt Mapa de códigos Sólo Lectura - - - L2
rL Versión del Firmware Sólo Lectura - - - L2
/
