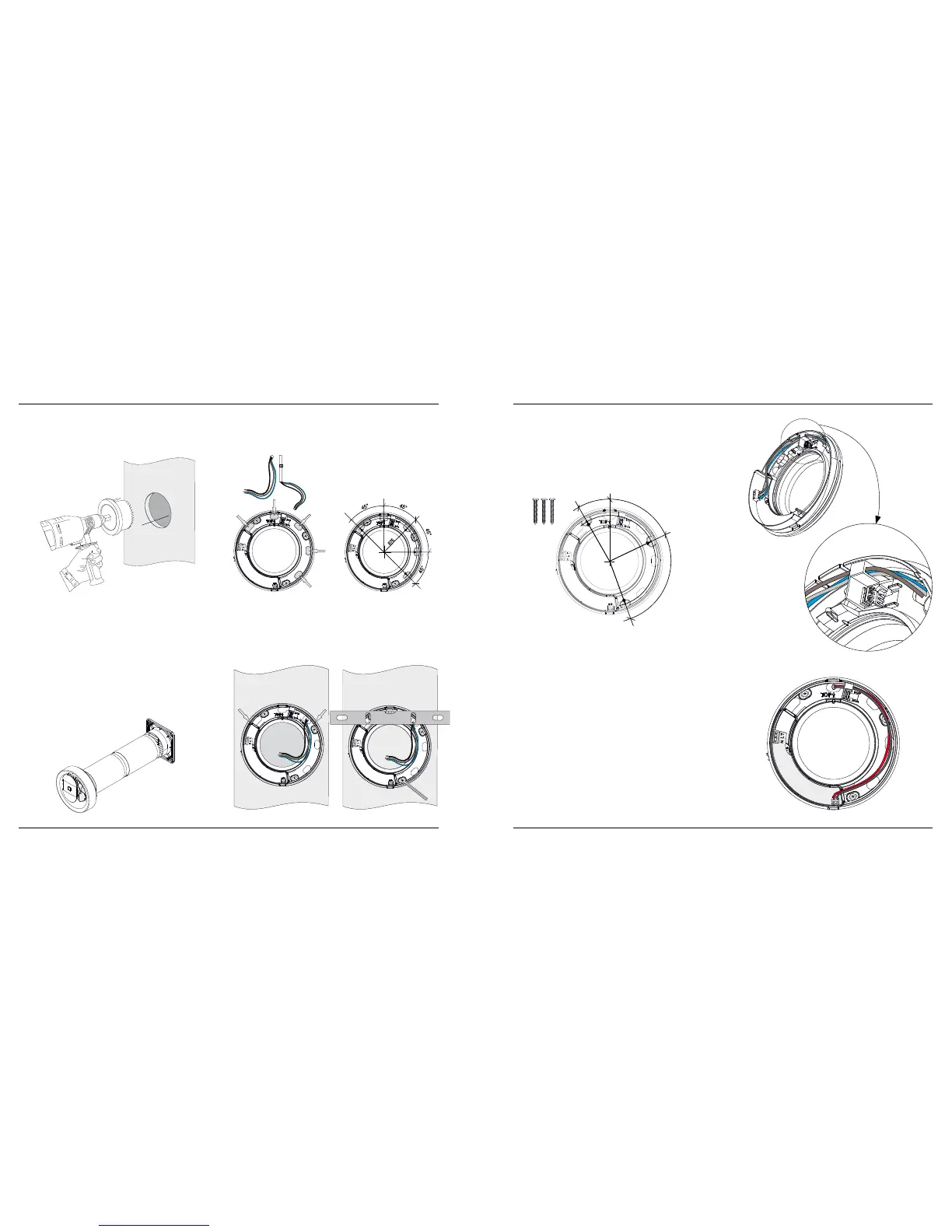

Pax lisätarvikkeiden käytöstä on monia etuja. Alla
näkyvät seinän läpivientiputket ja ulkoseinäritilä ovat
lisätarvikkeita (Kuva E). Puhaltimen kehyksen kana-
vayhde sopii suoraan Ø100 mm läpivientiputkeen.
Sovita läpivientiputkia paikalleen asennusvaiheessa
ja lyhennä ne oikeaan pituuteen. Jätä läpivientiputki
5 mm seinän pinnasta, jotta Calima puhaltimen
sovite istuu siihen. Asennuskehyksessä on viisi val-
mista paikkaa (kuva F) sähköjohdon sisääntuontia
varten. Sähköasennus voidaan tehdä myös pinta-
H.
I.
R75
30°
65°
95°
J.
asennuksena. Sähköläpivientien paikat (kuva G).
Varmista, että kehyksen ja asennuspinnan välinen
tiiviste istuu hyvin. Aseta kehys seinälle sopivaan
paikkaan ja keskitä se ilmanvaihtoputken ympärille.
Käytä vesivaakaa tukipisteiden välillä (kuvat H ja I),
millä varmistat sen, että puhallin tulee suoraan.
Merkitse kolme kiinnityspistettä ja valitse seinäma-
teriaaliin sopivat kiinnitysruuvit (kuva J).
Tiivistä ruuvinreiät voimassa olevien määräysten
mukaisesti tarkoitukseen sopivalla tiivistemassalla.
Kiristä ruuvit siten, että kehys on tiiviisti seinää
vasten.
Käytä aina valtuutettua sähköasentajaa
Sähkötyöt 100-240V saa suorittaa vain valtuutettu
sähköasentaja. Kaikkien laitteeseen liittyvien
sähkötöiden aikana laite tulee olla irroitettuna
sähköverkosta. Laitteen asennuskehyksessä on
elektroniikkayksikkö, jossa on kytkentämahdol-
lisuus 100-240VAC ja 12VDC.
Sähköasennus tehdään kytkentäkaavion mukai-
sesti, sivut 50-51.
HUOM: Tee johdotus kehyksen sisällä kuvien K/K1 ja
L mukaisesti, jotta sähköjohdot eivät ole puhaltimen
moottoriosan kiinnitysjalkojen/kosketinkytkimen
tiellä.
K.
K1.
L.
100-240VAC
liitäntä
12VDC liitäntä
