SE
6 7
Bruks- och monteringsanvisningBruks- och monteringsanvisning
Fläkten Pax Calima är avsedd för förstärkning av
bostadens* grundventilation samt för forcerad
ventilation av fukt och lukt från våtutrymmen
(WC/bad/dusch/tvättstuga) eller som värmeför-
yttare.

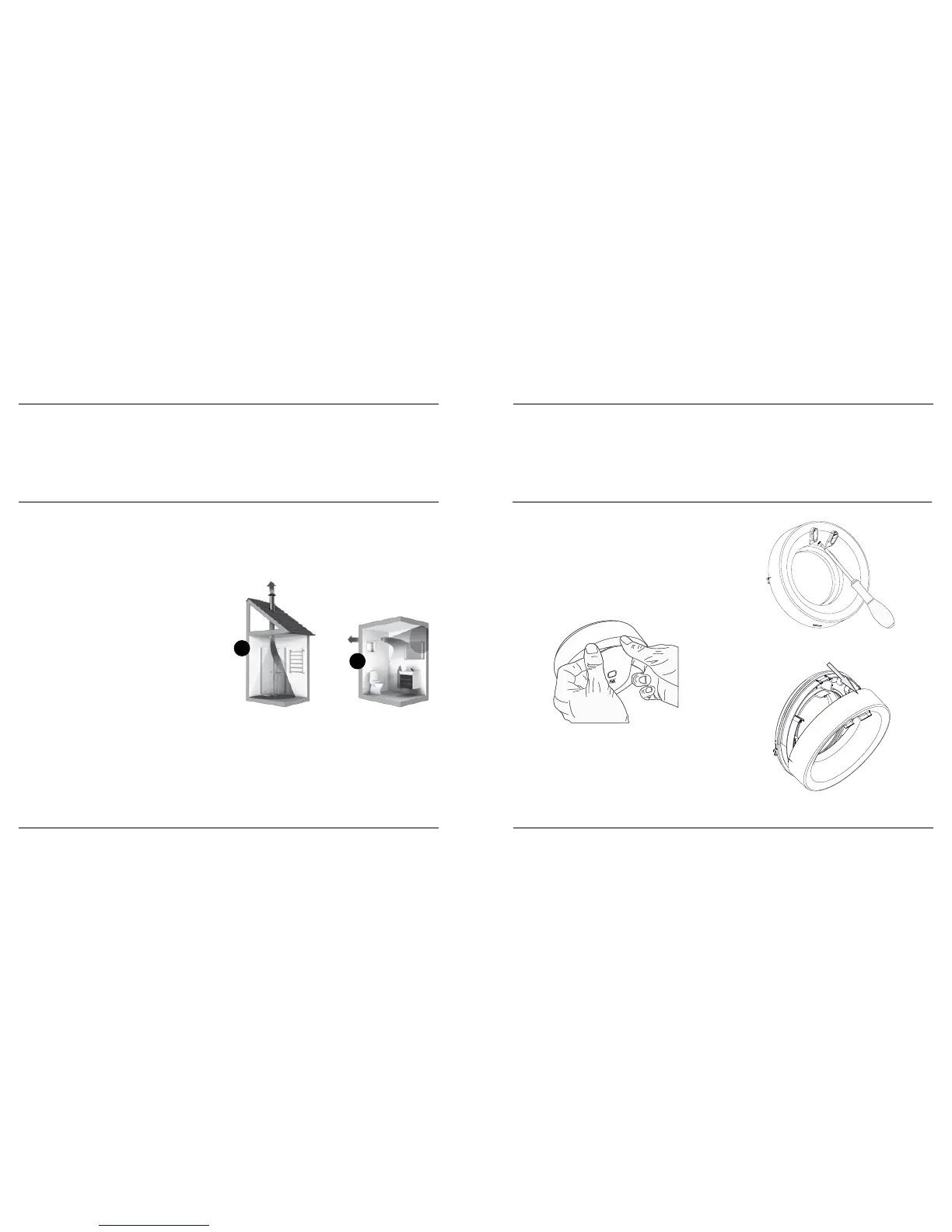

Fläkten kan monteras i kanaler med naturligt
självdrag (tak, gur 1) och/eller utan naturligt
självdrag (yttervägg, gur 2) **.
Calima passar för kanaldimensioner Ø100 – 140
mm. Vid större kanaldimensioner, upp till Ø160
mm, används tillbehöret Pax täckplatta.
För att inte störa/eller störas av övrig ventilation,
ska äkten alltid monteras i en egen separat
kanal. Se till att det är fri passage i luftkanalen,
undvik insektsnät, lter och annat som kan
hindra luftpassagen. För att undvika kondens i
självdragskanaler (vintertid), måste dessa vara
isolerade om de passerar genom ouppvärmda
utrymmen, t.ex. kallvind.
Fläkten är avsedd för användning i ett tempera-
turområde 5°– 50°C. Om äkten monteras i ett
kallt utrymme, eller om den innan installation
förvarats kallt, kan den uppfattas som trög vid
första uppstart. Då äkten uppnått arbetstem-
peratur erhålls full funktion. Se till att luft kommer
in i rummet genom t.ex. en större dörrspalt eller
tillbehöret Pax överluftsdon. För att säkerställa
äktens funktion och kapacitet rekommenderas
Pax originaltillbehör.
Tack för att du valt en
Pax äkt – originalet!
1
2
* I första hand villor/fritidshus men även i erfamiljshus med
separata, täta, väl isolerade ventilationskanaler.
** Med självdrag menas luft som leds genom ventilationskanaler
uppåt och ut ur huset, se g 1. Uppkomst av naturligt självdrag
fordrar att inomhusluften är varmare och därmed lättare än
utomhusluften. Naturligt självdrag framkallas därför starkast
under vintern. Under sommaren när temperaturskillnaden inne/
ute är liten eller ingen alls, minskar eller uteblir det naturliga
självdraget och huset blir på så vis ofta dåligt ventilerat. Detta
kan avhjälpas med en Pax äkt som arbetar med kontinuerlig
gång på låg hastighet.
För installatören – SE
Installationsförberedelser
Lossa motorenheten genom att greppa den enligt
gur (A), bänd loss motorenheten genom att ta stöd
mot kåpan med knogarna. Säkerställ att du har
motorenheten i ett säkert grepp så du inte tappar
den då den lossar.
Installation
A.
B.
C
Lossa därefter väggramen genom att med en
mejsel trycka in låsknappen enligt gur (B) samtidigt
som kåpan i överkant säras från väggramen enligt
gur (C).
