G.

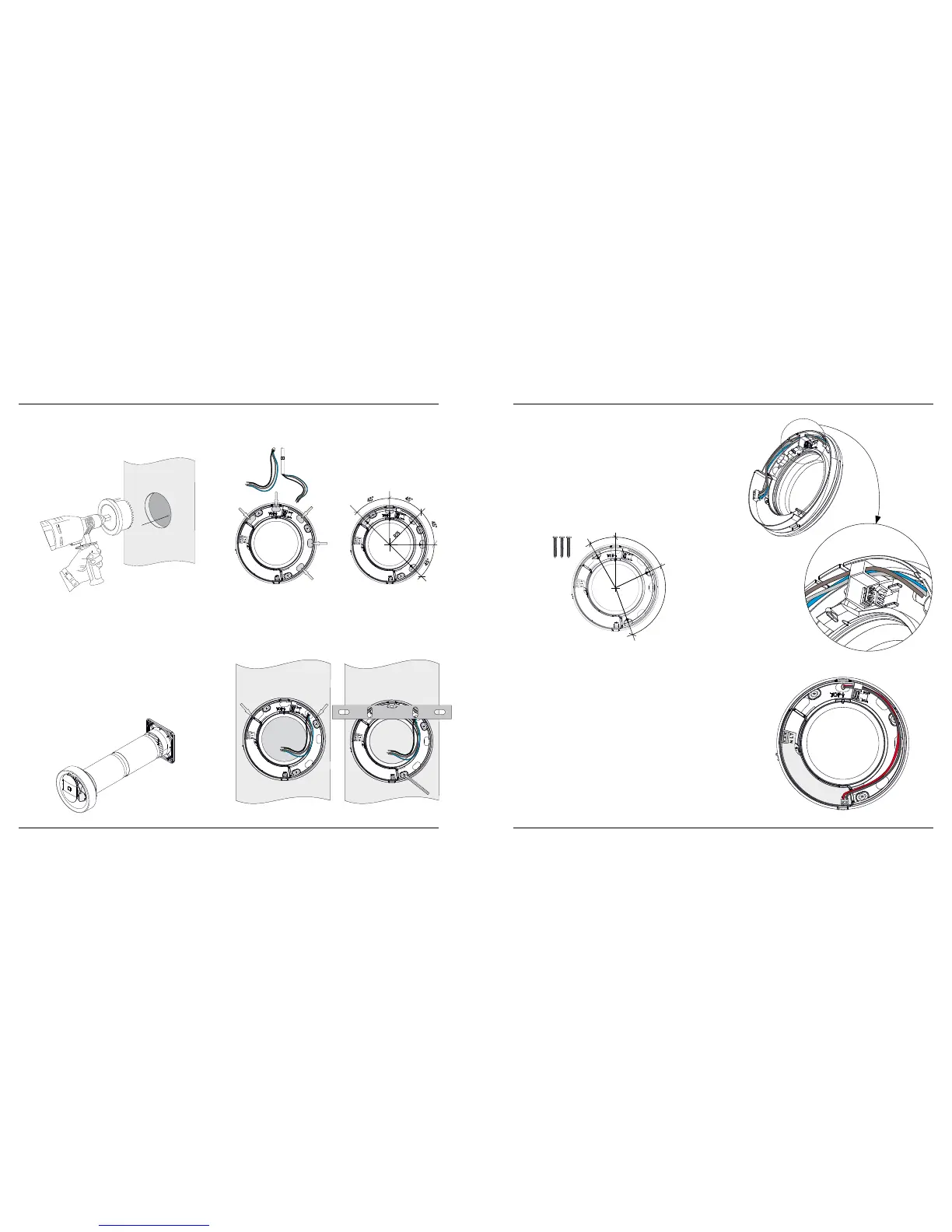

Pax tillbehör kan med fördel användas, väggrör
och ytterväggsgaller nns som tillbehör (gur E).
Fläktens väggpackning har en kortare stos som
passar invändigt i Ø100 mm rör. Tillse vid montering
att anpassa väggrörets längd så det inte pressar
tillbaka väggpackning så äktens propeller inte
kan rotera. Anpassa alltid ett väggrör, nytt som
bentligt, så det slutar ca 5 mm innanför väggytan
där Caliman ska installeras. Väggramen med sin
packning är förberedd med 5 st ingångar (gur F) för
H.
I.
R75
30°
65°
95°
J.
dold elanslutning alternativt utanpåliggande kabel
enligt måtten i (gur G).
Se till att väggpackningen sitter som den ska på
väggramen och placera den på avsedd plats och
centrera den i väggröret. Väggramen kan vägas upp
i vågrätt läge genom att placera ett vattenpass på
sina stödpunkter (gur H och I ).
Markera de tre fästpunkterna för lämpliga skruvar till
underlaget (gur J).
Pax följer branschreglerna för Säker Vatteninstal-
lation, förborrning och tätning med tätningsmassa
enligt anvisningarna Säker vatten för trävägg
respektive betong ska följas. (Se sid 15).
Dra skruvarna så att väggpackningen tätar mot
vägg.
Anlita alltid behörig elinstallatör
All elektrisk inkoppling 100-240V ska utföras av behö-
rig elinstallatör. Vid alla elarbeten på produkten måste
inkommande spänning brytas.
I väggramen sitter en elektronikdel med kopplings–
plintar för 100-240VAC och 12VDC.
Elanslutning kan göras enligt kopplingsschema på
sidorna 9-10.
OBS: Då motorenhetens två ben sticker in i vägg-
ramen varvid det ena benet har kontakt med
kopplingskontakten måste eldragning i väggramen
utföras enligt gur K/K1 (100-240VAC anslutning) och
L (12VDC anslutning) så inga installationsledningar
blockerar benets väg.
K.
K1.
L.
100-240VAC
anslutning
12VDC anslutning
