Installation.

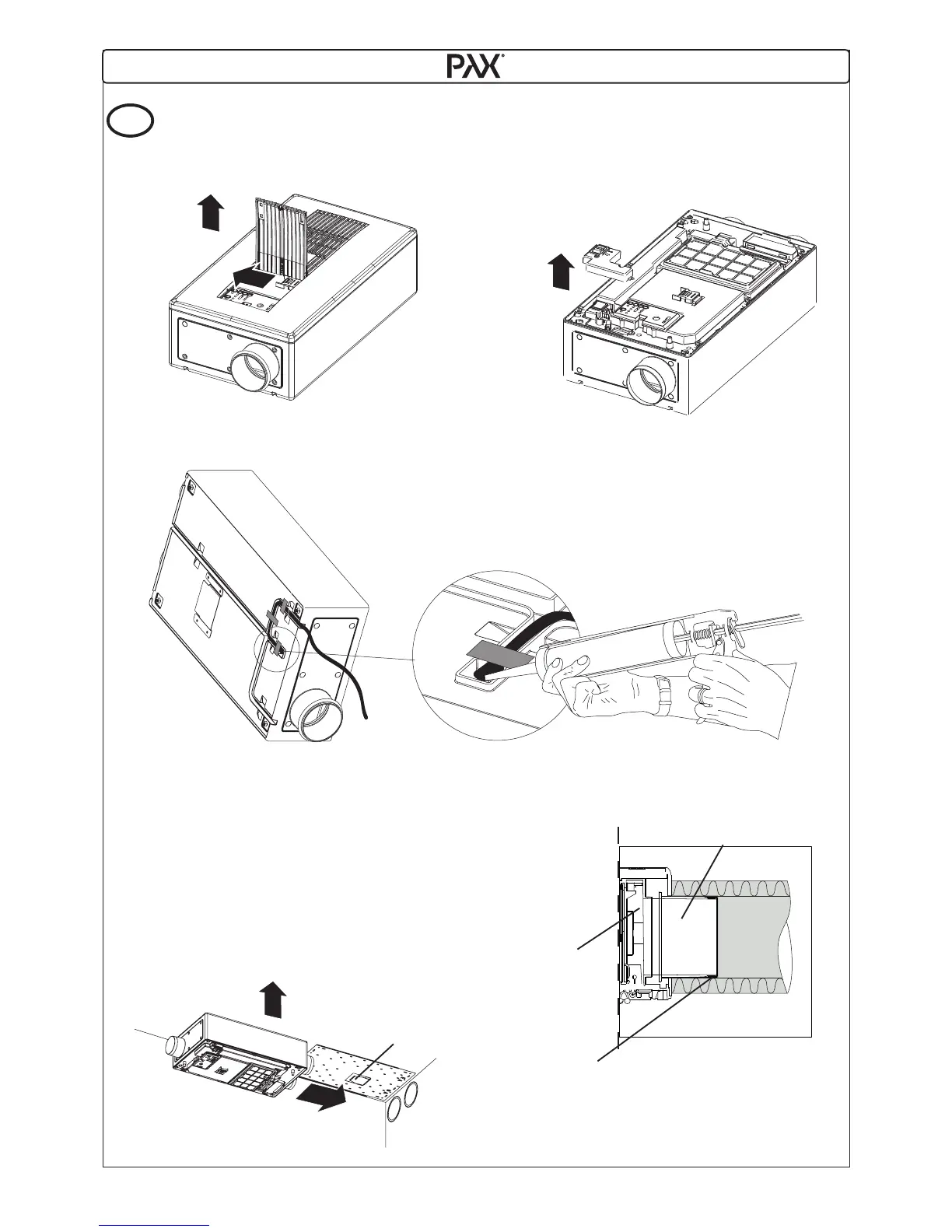

[13] Innan Eos sätts på plats måste anslutningskabeln förinstalleras.
A: För spaken åt sidan för att frigöra frontpanelen.
B: Dra frontpanelen uppåt för att lossa den.
C: Skruva bort de två skruvarna som håller
kopplingsboxens lock.
[15]
[13]
[14] Baksidan på aggregatet är förberett med kabel- rännor för anslutningskabeln.
Det finns tre möjliga vägar att montera anslutningskabeln.
Lägg aggregatet på sidan och för igenom tillräcklig längd med kabel ,
fixera därefter kabeln med tapebitar så den håller sig på plats
i rännan då aggregatet monteras.
Täta ingången med fogmassa.
[14]
Tätningsringar är förin-
stallerade runt adaptern
för att täta mellan adap-
tern och kanal.
[15] När aggregatet lyfts på plats:
Tryck aggregatet mot takets montageplåt samtidigt
som aggregatet förs mot de isolerade
till/avlufts kanalerna.
Montageplåten har en hakanordning (A) som passar
i en motsvarande del på aggregatet.
Haken är ett hjälpmedel som aggregatet provisoriskt
kan hänga i under tiden som de bifogade skruvarna
dras, se figur [16].
SE
(C)
(B)
(A)
Kanal.
Adapter
Aggregat
(A)
