FMX-003_UM_9752020820_NL_D_GB_F_V2_0 20

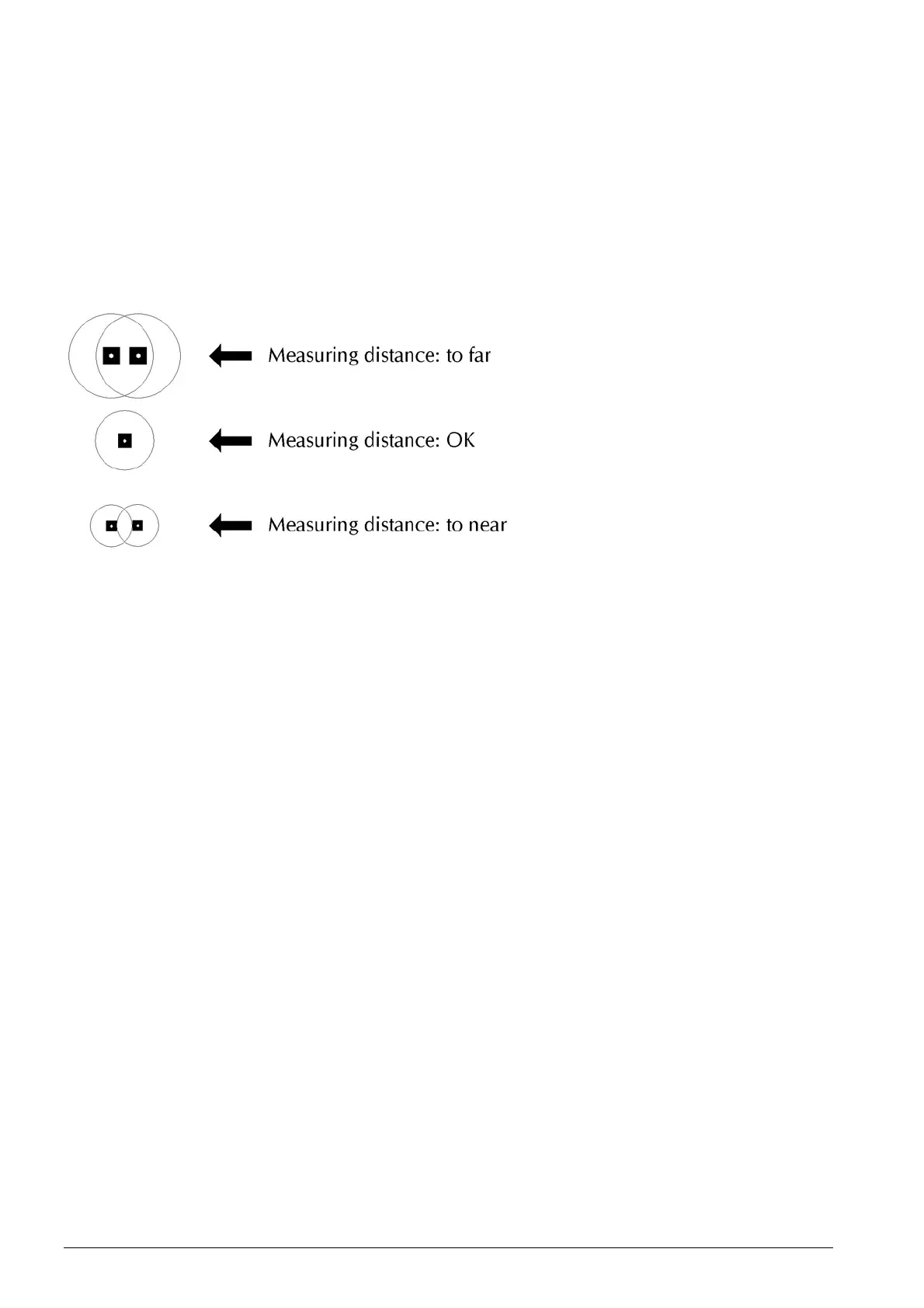

LEDs zur Entfernungsanzeige
1. Schalten Sie das Gerät ein.
2. Wenn die HOLD-Funktion aktiviert ist, schalten Sie diese aus.
3. Richten Sie das Messgerät auf eine Fläche in einer Entfernung von 3-4 cm.
(Die LEDs zur Entfernungsanzeige bilden Kreise).
4. Bewegen Sie das Messgerät in Richtung der Fläche.
5. Wenn die zwei Kreise der LEDs eine konzentrische Einheit bilden,
ist der korrekte Messabstand erreicht (25 mm).
6.5. IB-Funktion
Mit der blauen IB-Taste können Sie dieses Gerät zur Messung des Ionenausgleichs verwenden.
Weitere Details finden Sie in Abschnitt 8.
7. Messungen der statischen Ladung
7.1. Zusammenfassung
Die Messgenauigkeit hängt von der Größe der zu messenden Fläche ab. Das FMX-003 ist für 0
- 20 kV bei einer ebenen Messfläche von 150 mm x 150 mm und einem Messabstand von 25
mm kalibriert. Wenn Sie Messungen aus einer anderen Entfernung oder an einer kleineren
Fläche durchführen, werden falsche Messwerte angezeigt.
7.2. Messung
1. Schalten Sie das Gerät ein (einmal die Taste [POWER] drücken), wenn der Sensor und die
LEDs zur Entfernungsanzeige auf ein nicht geladenes Objekt gerichtet sind.
2. Setzen Sie die Anzeige des Messgeräts auf Null, falls diese andere Werte anzeigt.
3. Halten Sie das Gerät in einem Abstand von 25 mm von der Messfläche.
4. Drücken Sie die Taste [HOLD] (der Messwert wird gehalten).
5. Lesen Sie den Messwert ab.
6. Wenn sich das Messgerät im HOLD-Modus befindet, schalten Sie diesen aus, um die
Messung erneut durchzuführen.
Bei einem Messwert von über 20,1 kV erzeugt der Summer ein permanentes Alarmsignal
und die grafische Anzeige blinkt.
