FMX-003_UM_9752020820_NL_D_GB_F_V2_0 8
7. Meting van de statische lading
7.1. Samenvatting
De meetnauwkeurigheid is afhankelijk van de grootte van het meetoppervlak. De FMX-003 is
geijkt voor een bereik van 0 tot 20 kV, een meetoppervlak van 150 mm x 150 mm en een
meetafstand van 25 mm. Als metingen worden verricht op een andere afstand of een kleiner
oppervlak, worden onjuiste meetwaarden weergegeven.
7.2. Meting
1. Schakel het instrument in (druk één keer op de knop [POWER]) als de sensor en de LED's
voor afstandsindicatie op een niet-geladen object wijzen.
2. Zet het meetinstrument op nul als een andere meetwaarde wordt weergegeven dan nul.
3. Houd het meetinstrument op een afstand van 25 mm van het meetoppervlak.
4. Druk op de knop [HOLD] (de meetwaarde wordt vastgehouden).
5. Lees de meetwaarde af.
6. Indien de HOLD-functie van het meetinstrument actief is, dient u deze functie uit te
schakelen om een nieuwe meting te kunnen verrichten.
Als de meetwaarde groter is dan 20,1 kV, geeft de buzzer een continue alarmtoon weer
en knippert het grafische display.
Tip
- Houd het instrument bij het meten van waarden groter dan 20 kV op een afstand van
60 mm. Vermenigvuldig de meetwaarde hierbij met de factor 2. De maximale meet-
waarde is dan 40 kV.
Waarschuwing
Pogingen om een te hoge lading te meten kunnen tot beschadiging van de sensor leiden.

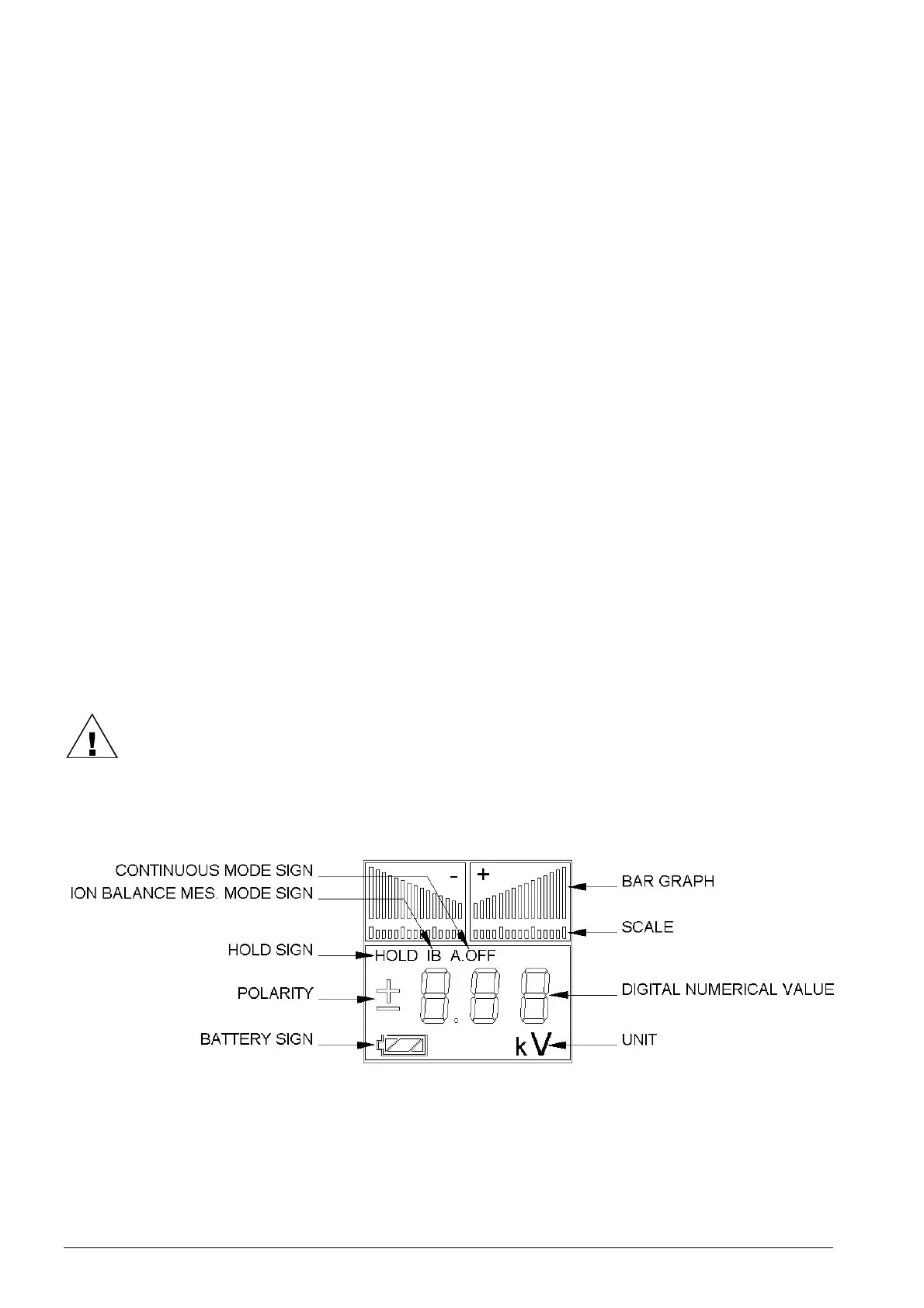

7.3. Het display aflezen
De meetwaarden worden digitaal en grafisch op het display weergegeven. De polariteit wordt
aangeduid door plus- en een minteken. Grafisch wordt negatief (minteken) in de kleur blauw en
positief (plusteken) in de kleur rood weergegeven.
Meetwaarden < ± 1.49 kV worden weergegeven met een nauwkeurigheid van 2 decimalen.
Meetwaarden ± 1 - 20 kV worden weergegeven met een nauwkeurigheid van 1 decimaal.
