Methode B:

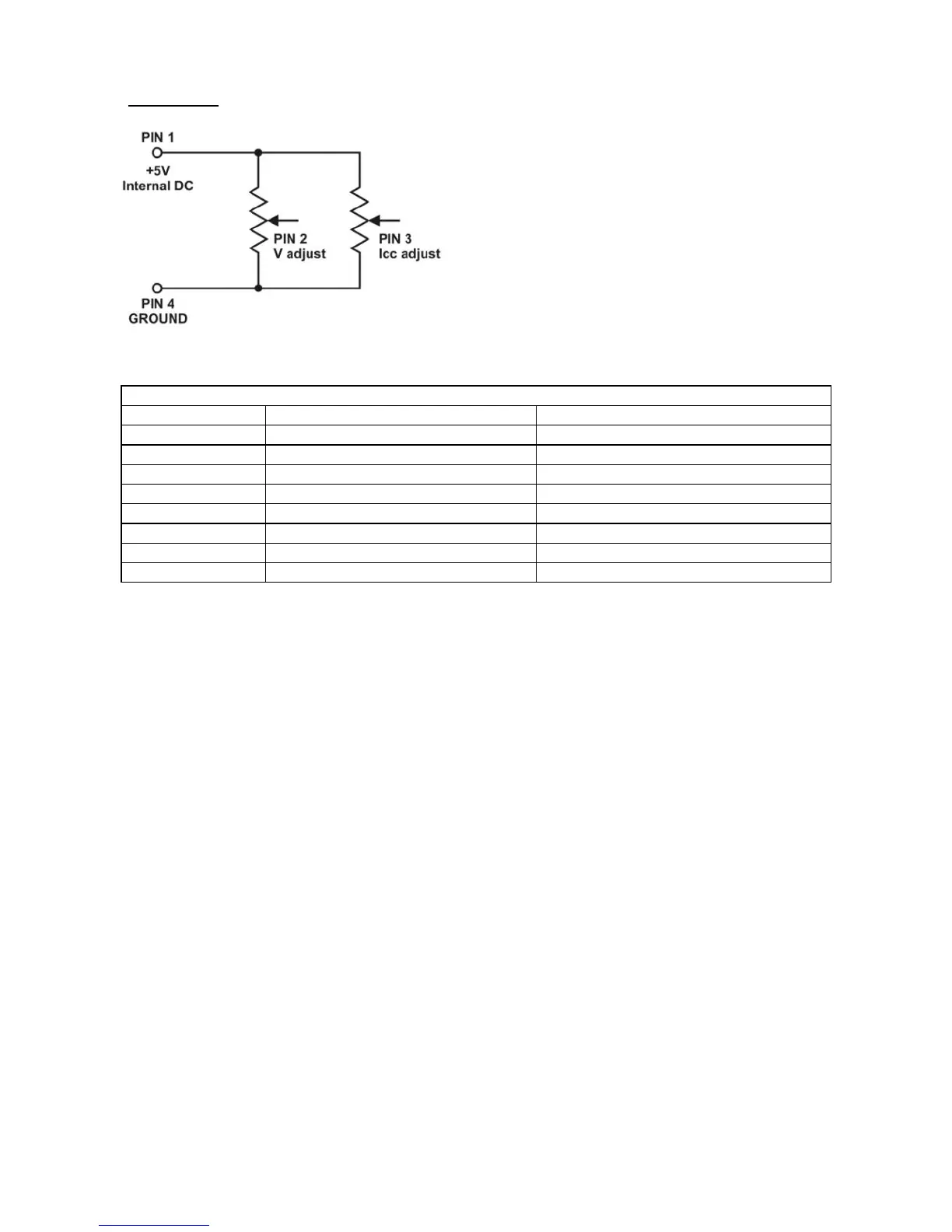

Verwenden Sie zwei 0-5kOhm Potentiometer
Hinweis: Potentiometer 5kOhm
PIN-Belegung des Remote-Steckers für Potentiometer
PIN
Funktionen
Beschreibung
1
interne DC +5V
Potentiometer Ende
2
Spannungseinstellung
Schleiferkontakt des Potentiometers
3
Stromeinstellung
Schleiferkontakt des Potentiometers
4
Ground
Anderes Potentiometer Ende
5
Ausgang Aus
mit Ground kurzschließen
6
N.A.
7
N.A.
8
N.A.
Überprüfen Sie den gesamten Ausgangsspannungsbereich der Spannungsquellen, indem Sie
die Spannungen der externen Spannungsquellen verändern.
Schließen sie den Haupt-Ausgang mit einer 12AWG (3,3mm
2
) -Leitung kurz, um die CC-Mode
Einstellungen zu überprüfen, während Sie die externe Spannungswerte verändern.
-13-
