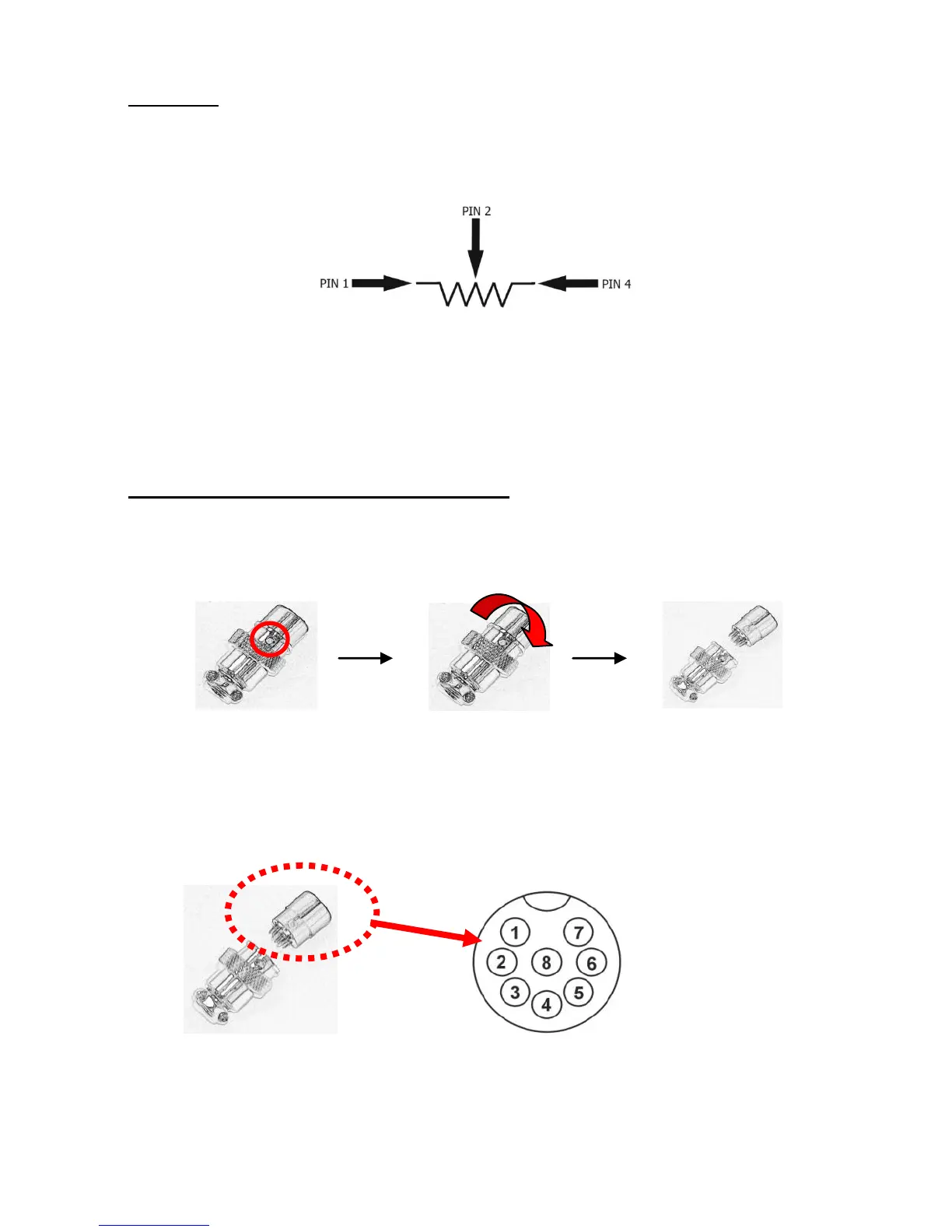

Methode B:
Verwenden eines 5kOhm Potentiometers
1. Stellen Sie sicher, dass die Last von den Anschlüssen vollständig getrennt ist.
2. Verbinden Sie ein Potentiometer mit den Leitungen der PIN 1, 2 und 4.
3. Schalten Sie das Netzgerät ein.
4. Drehen Sie das Potentiometer von einem Anschlag zum Anderen, zur Überprüfung des
gesamten Ausgangsspannungsbereiches.
5. Schalten Sie das Netzgerät aus.
9.4 Fernsteuerung der Spannungskontrolle
Vorbereiten des im Lieferumfang befindlichen Remote-Steckers
a.) Verwenden Sie den gleichen Remote-Stecker wie schon in Punkt 1. beschrieben und
entfernen Sie das schwarze Oberteil wie beschrieben.
1. Lösen der Schraube
2. Drehen des schwarzen Oberteils
3. schwarzen und silbernen Teil des Remote-Steckers trennen
b.) Löten Sie drei Leitungen (22AWG / 0,33mm
2
) an PIN 1, 3 und 4 des schwarzen
Steckerteils.
Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist.
-16-
