4.1. Messung des effektiven Erdungswiderstandes
1. Vor der Messung darauf achten, ob das -Symbol angezeigt
wird. Sollte dies der Fall sein, Batterien erneuern.

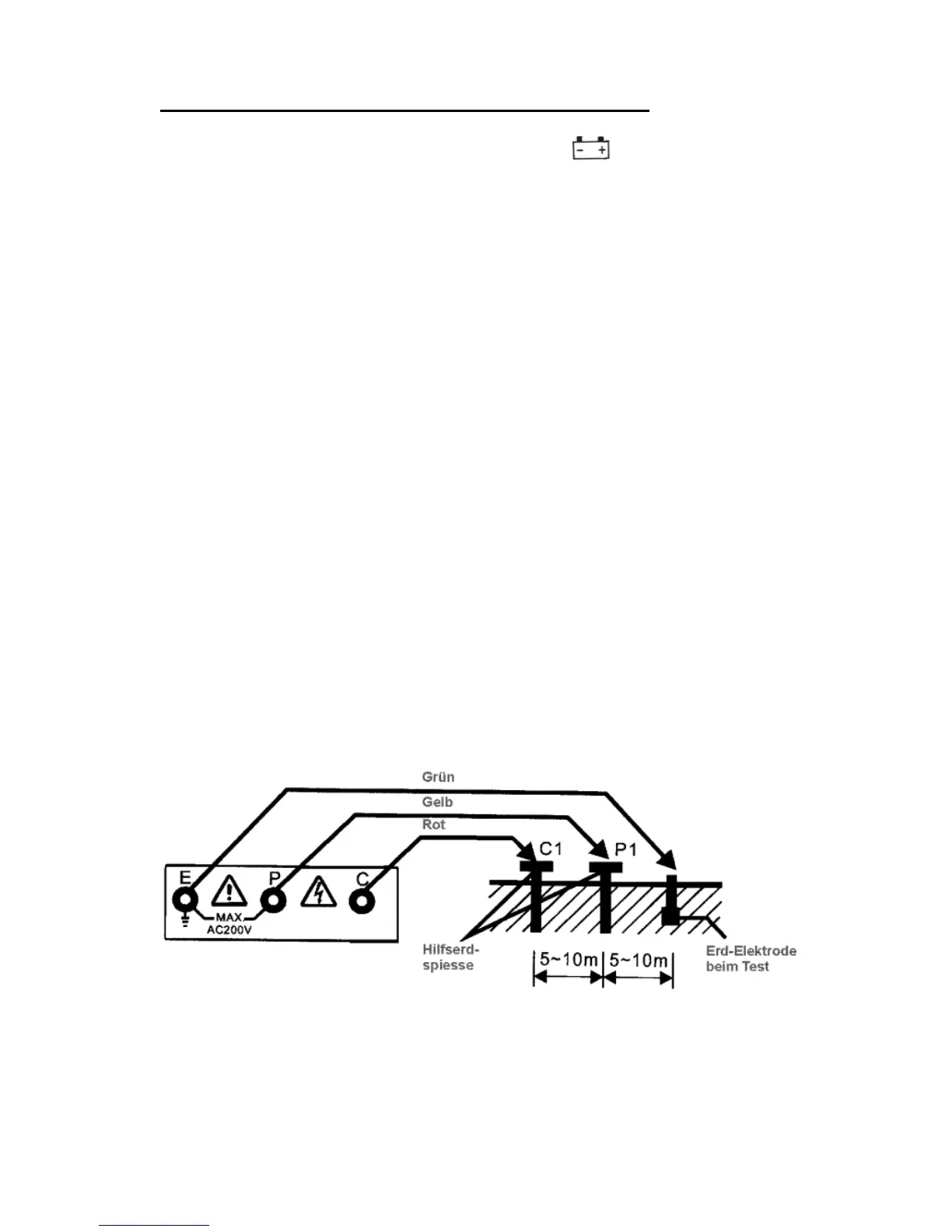

2. Grüne, gelbe und rote Prüfleitung an die Eingänge E, P und C
anschließen und Erdmessstäbe P und C in gerader Linie tief in
den Boden stecken (siehe Abb. 1).
3. Prüfspitzen kurzschließen und die Taste “TEST” drücken. Mit
dem Einstellknopf für Nullabgleich die Anzeige auf 0 einstellen.
Präzise Erdwiderstandsmessung:
1. Prüfleitungen mit den Erdmessstäben verbinden
2. Funktionswahlschalter in Stellung “EARTH VOLTAGE” drehen
und die Taste “TEST” drücken. Darauf achten, dass die
angezeigte Messspannung unter 10 V liegt. Bei höherer
Messspannung ist eine genaue Messung des Erdwiderstandes
nicht mehr möglich.
3. Mit dem Funktionswahlschalter den entsprechenden
Erstwiderstandsmessbereich wählen und die Taste “TEST”
drücken.
4. Messwert in der Anzeige ablesen.
(Abb.1)
-7-
