Einfache Erdwiderstandsmessung:
1. Diese Methode wird bei Erdwiderständen über 10
empfohlen und wo es nicht möglich ist es Erdmessstäbe zu
verwenden. Mit diesem Zwei-Leiter-System erhält man einen
ungefähren Erdwiderstandswert. Abb. 2
2. Grüne Prüfleitung an den Eingang E und die rote Prüfleitung an
die Eingänge C und P anschließen.
3. Funktionswahlschalter in Stellung ”EARTH VOLTAGE” drehen
und die Taste “TEST” drücken. Darauf achten, dass die
angezeigte Messspannung unter 10 V liegt.
4. Den Funktionswahlschalter als erstes auf den Messbereich “200
” stellen und die Taste “TEST” drücken. Lesen Sie dann den
Messwert von der Anzeige. Erscheint die Überbereichsanzeige
“1” in der Anzeige, schalten Sie auf den “2000 ” Messbereich
und lesen Sie den angezeigten Messwert ab.
5. Der angezeigte Messwert (Rx) is ein ungefährer
Erdwiderstandswert. Es ist nicht notwendig die Eingänge P und C
extern kurzzuschließen. Dafür sind die Prüfleitungen für die
einfache Erdwiderstandsmessung vorgesehen.

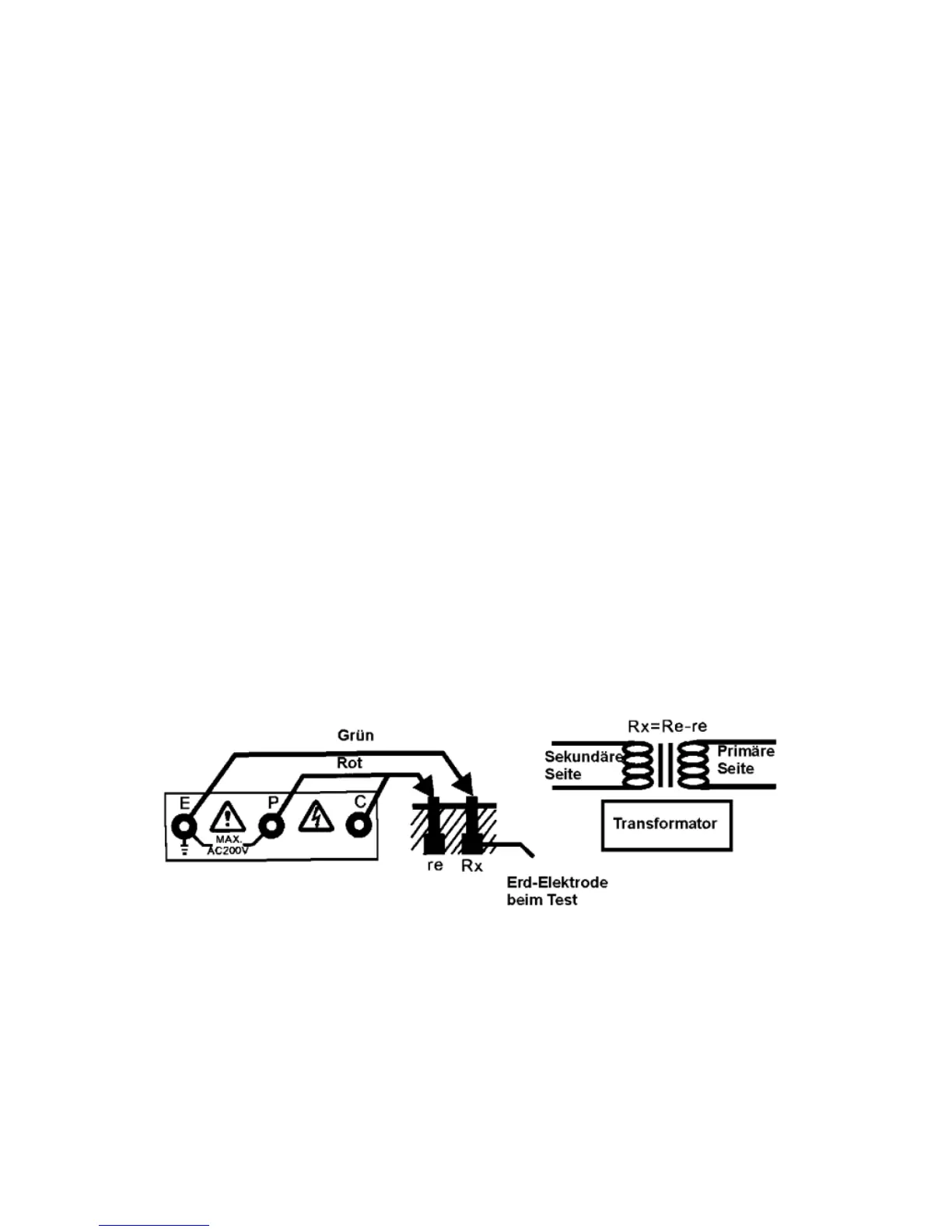

(Abb. 2)
Rx = Re - re
Rx = echter Erdwiderstand
Re = angezeigter Messwert
re = Erdwiderstand oder Erd-Elektrode
-8-
