Pan
Questo controllo definisce la posizione del segnale rispetto al valore L/R
assegnato e ai bus dei Gruppi da 1 a 4. Ruotando il controllo in senso
antiorario si aumenta la quantità di segnale inviato a L (sinistra) e ai Gruppi
dispari; ruotandolo in senso orario si aumenta la quantità di segnale inviato
a R (destra) e ai Gruppi pari. Per esempio, con l’interruttore di assegnazione
del canale al bus (10) in posizione 1/2, girando il controllo in senso antiora-
rio, si aumenta la quantità di segnale inviata al Gruppo 1, mentre girando il
controllo in senso orario si aumenta la quantità di segnale inviata al Gruppo
2. La posizione C invia la stessa quantità di segnale ad entrambi i Gruppi.
Interruttori di assegnazione del bus 1/2, 3/4, L/R
Questi interruttori prelevano il segnale dopo il controllo del volume (post-
fader) e stabiliscono dove il segnale stesso viene inviato. Per esempio, per
inviare il segnale ai Gruppi 1 e 2, premere il pulsante 1/2. Il controllo PAN
(9) determina il livello del segnale che viene inviato a ciascun bus.
Interruttore Mute/LED Mute-Clip
Questo interruttore mette in mute tutte le mandate Aux, Group e L/R dal
canale corrispondente. È dotato di un LED rosso che si illumina quando il
canale è in mute. Quando il tasto MUTE è disinserito, il LED funziona come
un indicatore di clip che si illumina 2dB prima del clip. Mettere in mute il
canale non impedisce al segnale PFL di essere inviato al mix PFL/AFL se
l’interruttore PFL (12) è inserito.
Interruttore PFL/LED di segnale PFL
Questo interruttore connette il segnale del canale, prelevato prima del con-
trollo del volume (pre-fader), al mix PFL/AFL. Quando il pulsante PFL è in-
serito, il segnale del canale può essere monitorato in cuffia e/o nel display
PFL/AFL. Un LED giallo nella sezione Master lampeggerà ad indicare che il
segnale sul display LED Master ed all’uscita cuffie è PFL. Selezionando PFL
si consente all’operatore di monitorare un canale anche se il canale è in
mute, ed è particolarmente utile per un pre-ascolto in cuffia di CD o nastri.
Quando il pulsante PFL è disinserito, il LED di canale giallo funzionerà come
indicatore di presenza di segnale (-20 dBu).
Fader (volume del canale)
Questo controllo varia il livello del segnale da -∞ a +10dB ed invia il segna-
le dal canale a L/R, ai bus gruppi ed alle mandate effetti. Il valore ottimale è
la posizione ø (guadagno unitario).

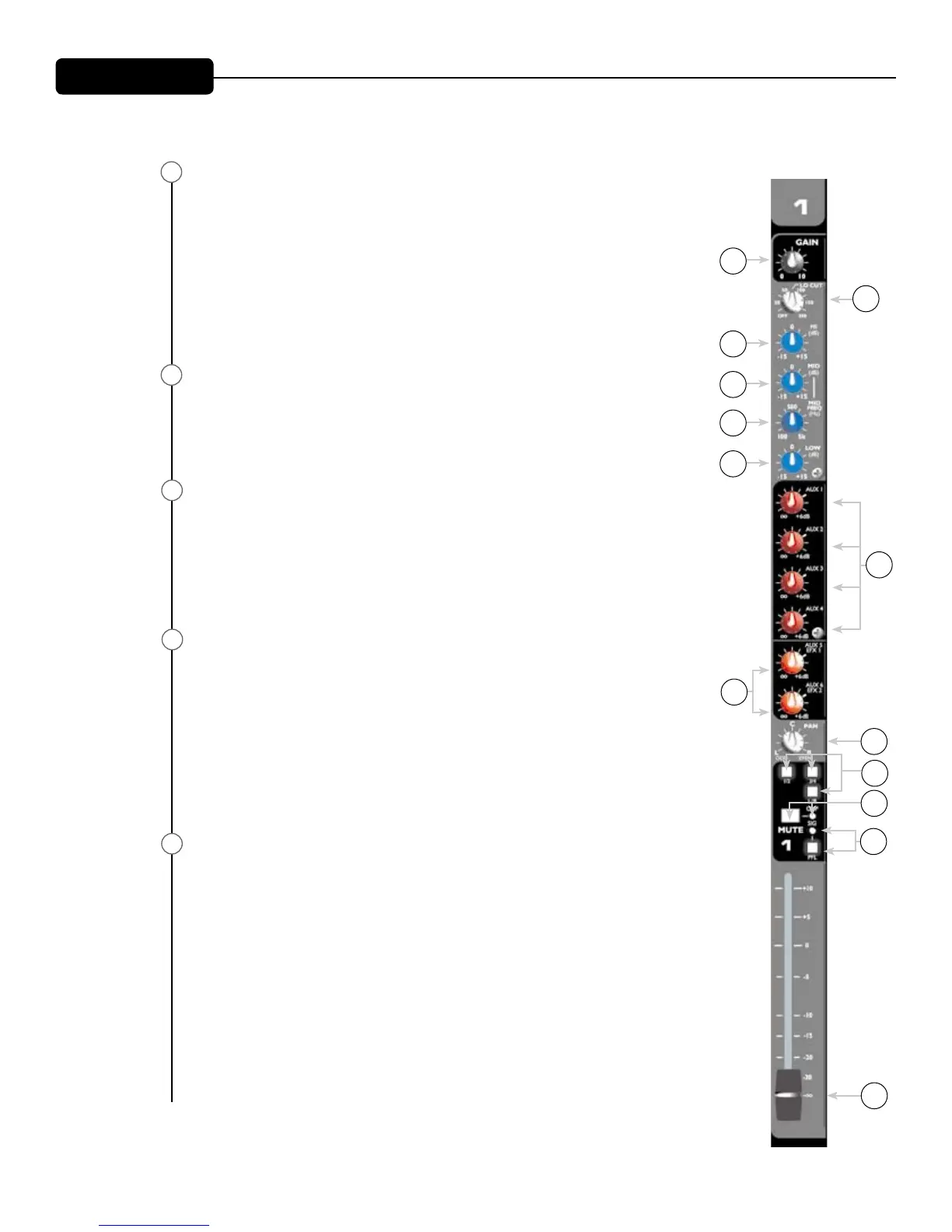

Pannello anteriore
9
10
11
13
12
2
3
4
6
5
1
8
7
9
10
11
12
13
