NOTA: EL FUSIBLE SÓLO DEBE SER REEMPLAZADO CUANDO EL CABLE DE CORRI-
ENTE HAYA SIDO DESCONECTADO DE SU RECEPTÁCULO EN EL CHASÍS (1).
5. LED DE ESTADO DE PODER
Localizado en el panel frontal este LED se ilumina de verde cuando el interruptor de poder
esté en la posición ON y se esté suministrando poder CA. Durante la operación normal el
LED también actúa como indicador de DDT. El LED se iluminará de rojo cuando esté activa-
da la protección de bocinas DDT. Cundo se cancele la DDT, el LED se iluminará de rojo si
ocurre la saturación.
13
9
18 17 19 20 23 25 2621 22
6
7
10
8
11 12 13 14 15 16 5
24

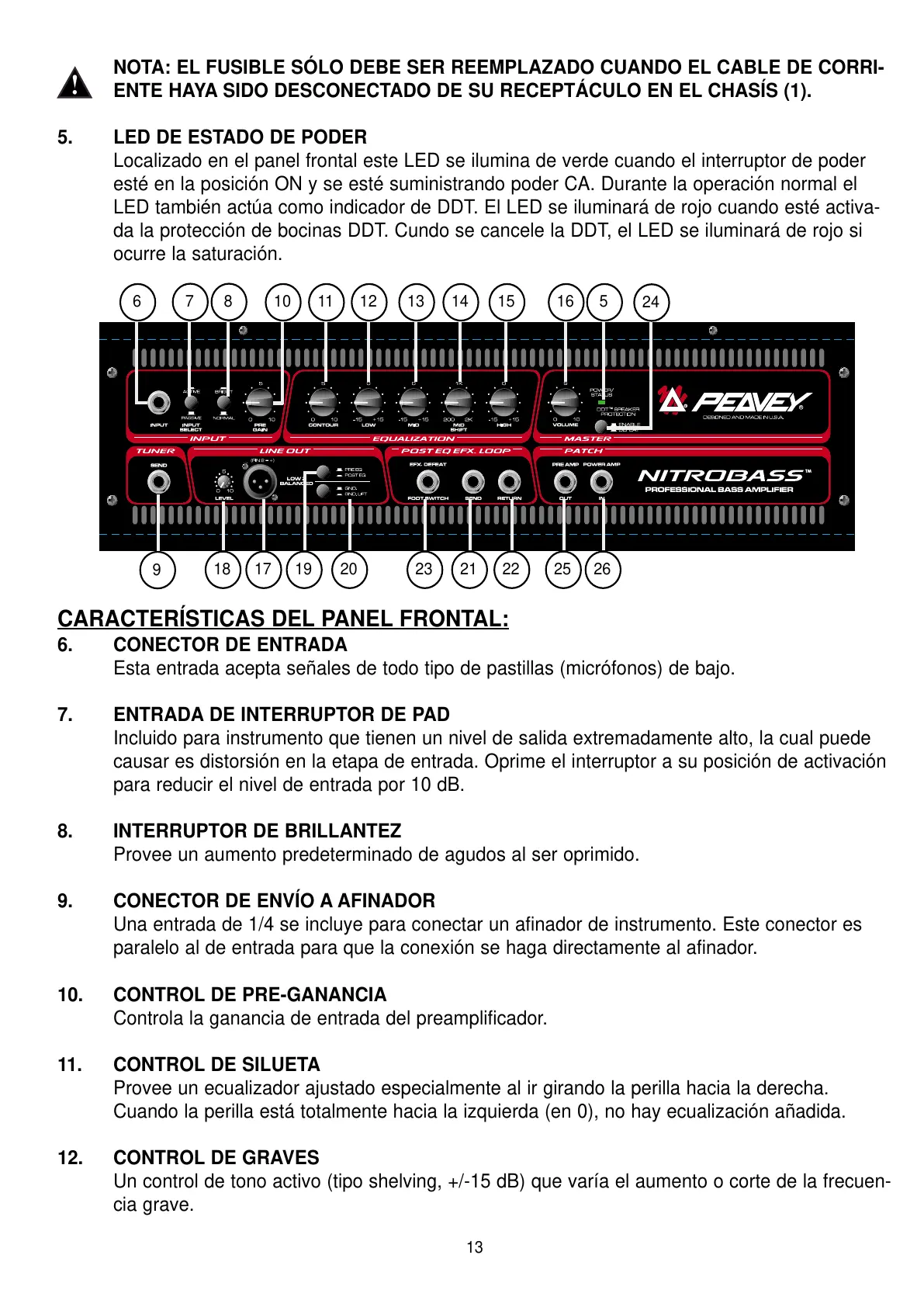

CARACTERÍSTICAS DEL PANEL FRONTAL:
6. CONECTOR DE ENTRADA
Esta entrada acepta señales de todo tipo de pastillas (micrófonos) de bajo.
7. ENTRADA DE INTERRUPTOR DE PAD
Incluido para instrumento que tienen un nivel de salida extremadamente alto, la cual puede
causar es distorsión en la etapa de entrada. Oprime el interruptor a su posición de activación
para reducir el nivel de entrada por 10 dB.
8. INTERRUPTOR DE BRILLANTEZ
Provee un aumento predeterminado de agudos al ser oprimido.
9. CONECTOR DE ENVÍO A AFINADOR
Una entrada de 1/4 se incluye para conectar un afinador de instrumento. Este conector es
paralelo al de entrada para que la conexión se haga directamente al afinador.
10. CONTROL DE PRE-GANANCIA
Controla la ganancia de entrada del preamplificador.
11. CONTROL DE SILUETA
Provee un ecualizador ajustado especialmente al ir girando la perilla hacia la derecha.
Cuando la perilla está totalmente hacia la izquierda (en 0), no hay ecualización añadida.
12. CONTROL DE GRAVES
Un control de tono activo (tipo shelving, +/-15 dB) que varía el aumento o corte de la frecuen-
cia grave.
