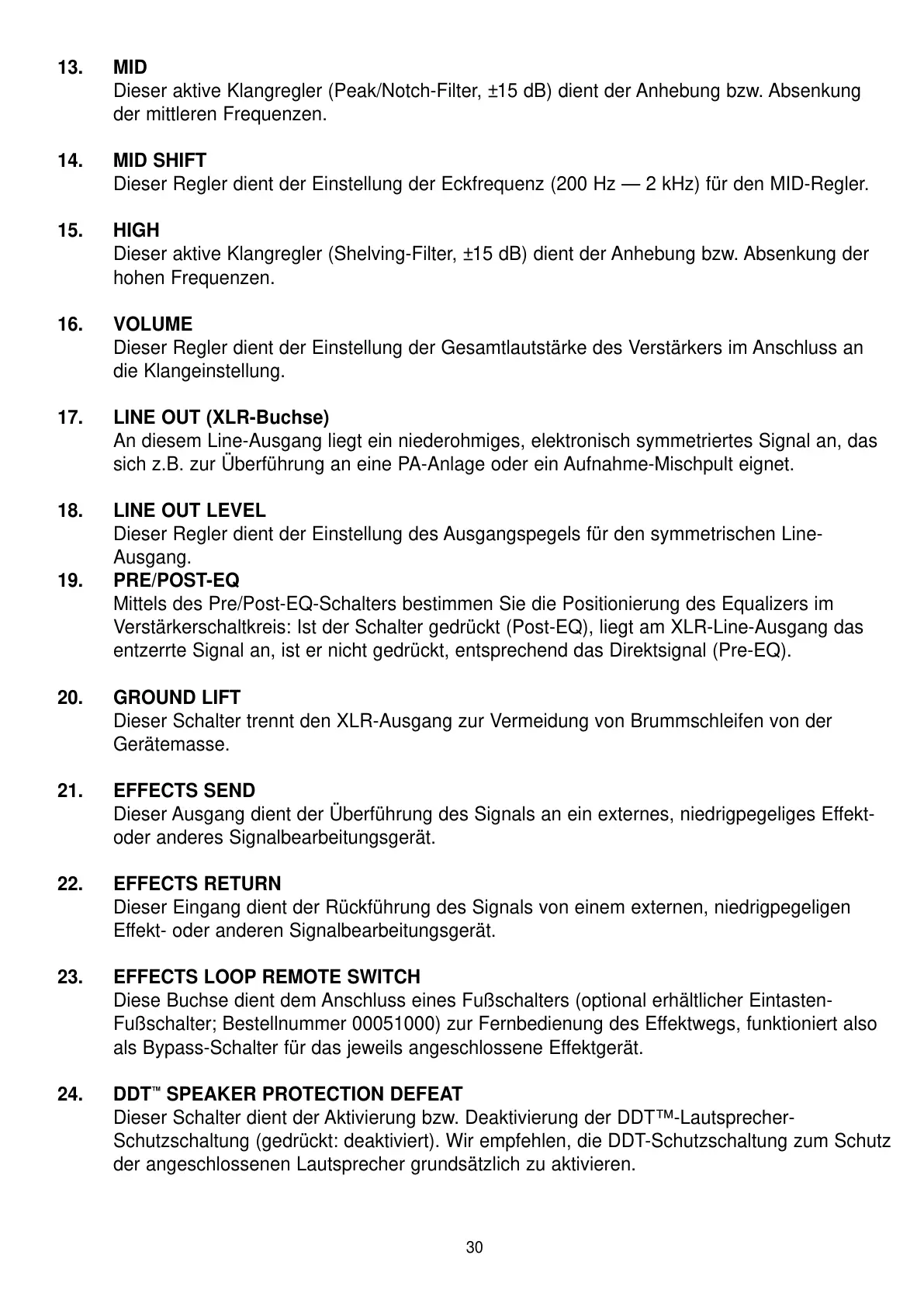

13. MID
Dieser aktive Klangregler (Peak/Notch-Filter, ±15 dB) dient der Anhebung bzw. Absenkung
der mittleren Frequenzen.
14. MID SHIFT
Dieser Regler dient der Einstellung der Eckfrequenz (200 Hz — 2 kHz) für den MID-Regler.
15. HIGH
Dieser aktive Klangregler (Shelving-Filter, ±15 dB) dient der Anhebung bzw. Absenkung der
hohen Frequenzen.
16. VOLUME
Dieser Regler dient der Einstellung der Gesamtlautstärke des Verstärkers im Anschluss an
die Klangeinstellung.
17. LINE OUT (XLR-Buchse)
An diesem Line-Ausgang liegt ein niederohmiges, elektronisch symmetriertes Signal an, das
sich z.B. zur Überführung an eine PA-Anlage oder ein Aufnahme-Mischpult eignet.
18. LINE OUT LEVEL
Dieser Regler dient der Einstellung des Ausgangspegels für den symmetrischen Line-
Ausgang.
19. PRE/POST-EQ
Mittels des Pre/Post-EQ-Schalters bestimmen Sie die Positionierung des Equalizers im
Verstärkerschaltkreis: Ist der Schalter gedrückt (Post-EQ), liegt am XLR-Line-Ausgang das
entzerrte Signal an, ist er nicht gedrückt, entsprechend das Direktsignal (Pre-EQ).
20. GROUND LIFT
Dieser Schalter trennt den XLR-Ausgang zur Vermeidung von Brummschleifen von der
Gerätemasse.
21. EFFECTS SEND
Dieser Ausgang dient der Überführung des Signals an ein externes, niedrigpegeliges Effekt-
oder anderes Signalbearbeitungsgerät.
22. EFFECTS RETURN
Dieser Eingang dient der Rückführung des Signals von einem externen, niedrigpegeligen
Effekt- oder anderen Signalbearbeitungsgerät.
23. EFFECTS LOOP REMOTE SWITCH
Diese Buchse dient dem Anschluss eines Fußschalters (optional erhältlicher Eintasten-
Fußschalter; Bestellnummer 00051000) zur Fernbedienung des Effektwegs, funktioniert also
als Bypass-Schalter für das jeweils angeschlossene Effektgerät.
24. DDT
™
SPEAKER PROTECTION DEFEAT
Dieser Schalter dient der Aktivierung bzw. Deaktivierung der DDT™-Lautsprecher-
Schutzschaltung (gedrückt: deaktiviert). Wir empfehlen, die DDT-Schutzschaltung zum Schutz
der angeschlossenen Lautsprecher grundsätzlich zu aktivieren.
30
