FUNCIONES DE CANAL
La sección de FUNCIONES DE CANAL describe los controles y conecciones de entrada
para cada canal de la XR 800F+. La mayoría de las características se encuentran en todos
los canales, sin embargo, hay algunas diferencias es los canales siete, ocho y nueve. Por lo
tanto, esta sección está dividida para indicar propiamente estas diferencias.
CANALES 1-6

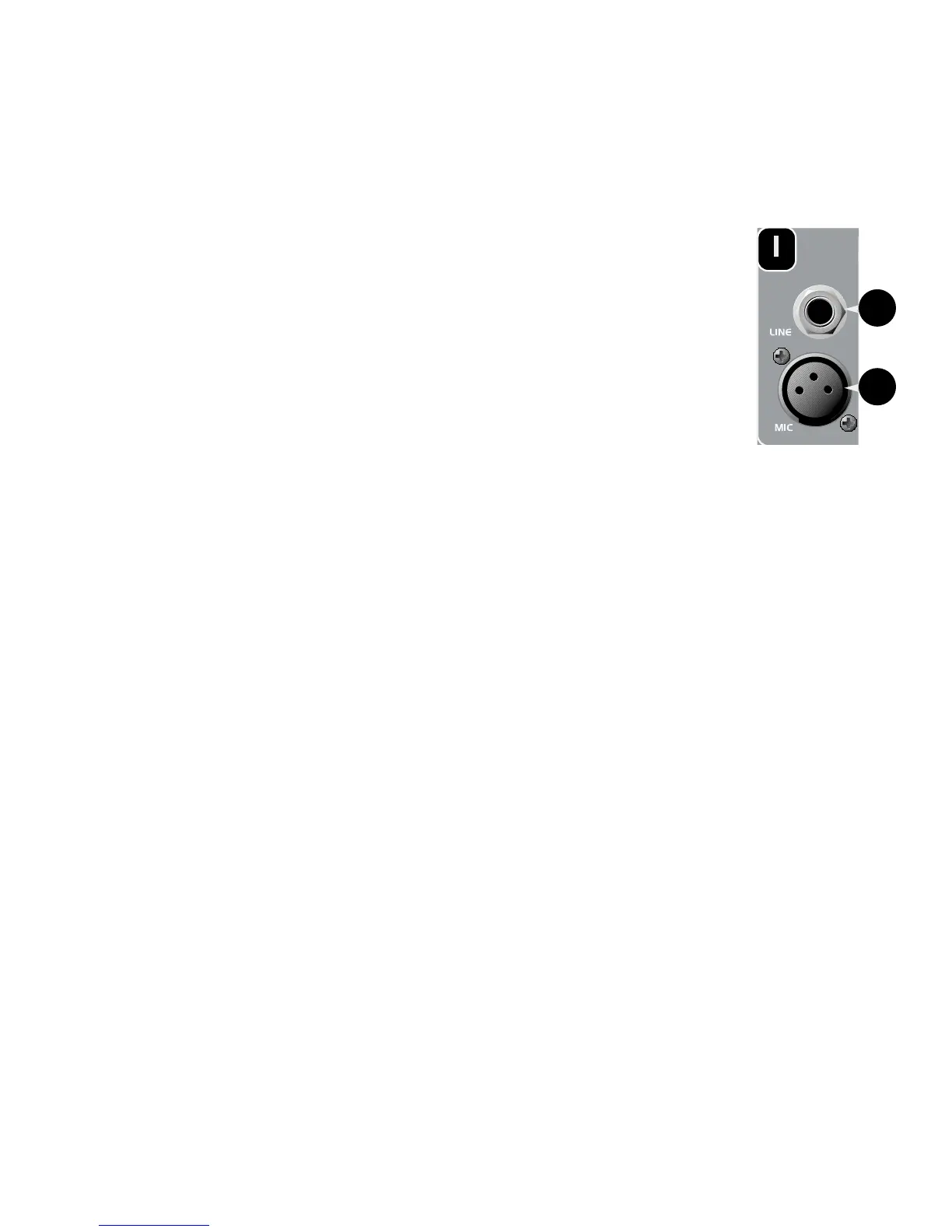

24. ENTRADA DE MICRO:
Entrada de baja impedancia tipo XLR balanceada, optimizada para un
micrófono u otra fuente de bajo nivel. El pin 2 es la entrada positiva. Por el
amplio rango de ajuste de ganacia, losniveles de señal tan altos como
+10 dBV (2.45 V RMS) pueden ser aceptados. Cuando el phantom power
está activado, este conector tiene +48 V en los pins 2 (en fase) y tres con
el pin 1 como la referencia de tierra.
25. ETRADA DE LINEA:
Entrada balanceada TRS de 1/4". La punta es la entrada positiva (en
fase), que también puede ser usada para fases no balanceadas. Esta
señal se conecta a través de un pad de 20 dB a la entrada de micrófono de abajo. Dentro del
mismo canal la Entrada de Micrófono y la Entrada de Línea no pueden ser usadas
simultáneamente. Los canales 7 y 8 presentan versiones estéreo de la Entrada de Línea.
(Ver características 36 y 37).
