MOTOR
MOTOR
GROUND
U
N
V
L
GROUND
LINE
LINE
STATUS
START
STOP
POWER
STATUS
START
STOP
POWER
STATUS
START
STOP
POWER
Controlli preliminari
Estrarre EASY-SMALL dall’im-
ballo e controllare:
- che non abbia subito danni,
- che i DATI DI TARGA siano
quelli desiderati,
- che siano presenti passacavi
e viti,
- che le bocche di ingresso e
uscita di EASY-SMALL siano
pulite e libere da residui del
materiale di imballo,
- che la valvola di non ritorno si
muova liberamente.

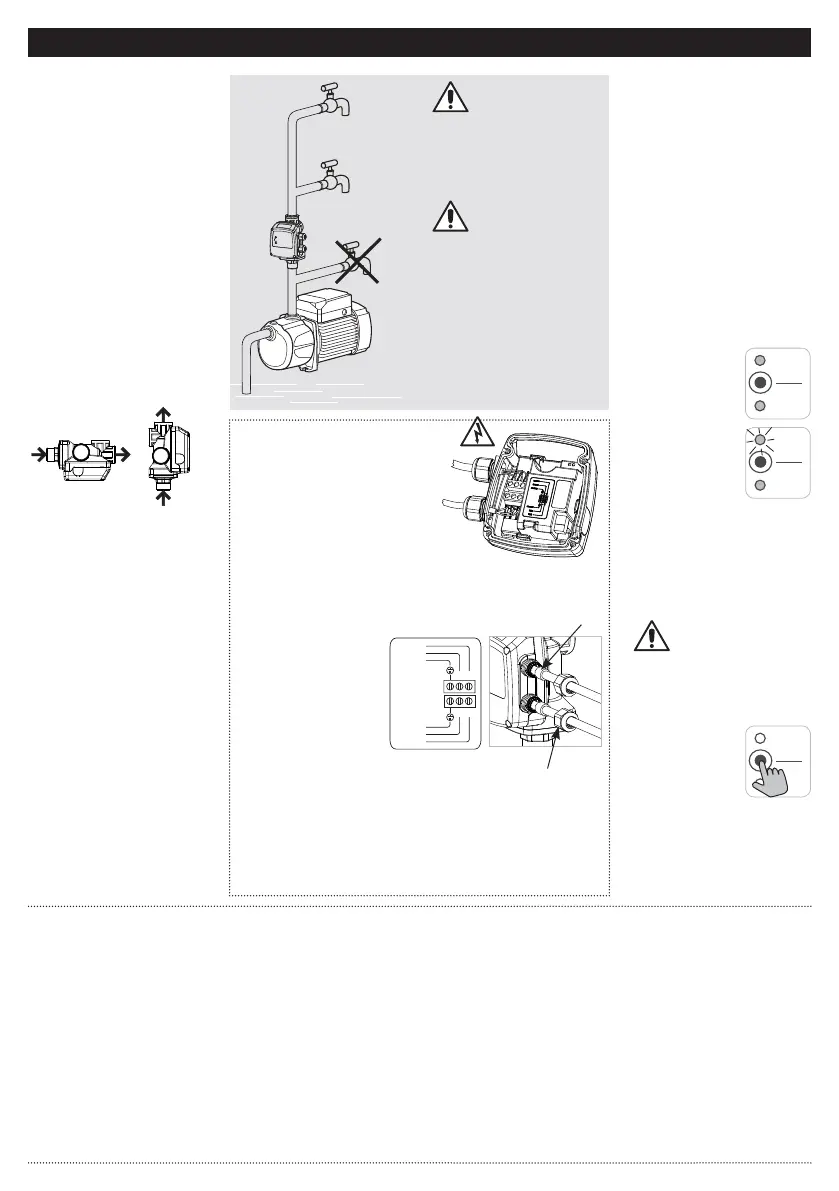

Collegamento idraulico
Orientamento
EASY-SMALL può essere mon-
tato con qualsiasi orientamen-
to, rispettando la direzione del
usso come indicato.
Posizionamento
EASY-SMALL può essere mon-
tato direttamente sulla bocca
di uscita della pompa oppure in
qualunque posizione della linea
di mandata.
Tra la pompa e EASY-SMALL
non devono essere installati
rubinetti. Nessuna valvola di
ritegno deve essere installata
tra EASY-SMALL e i rubinetti,
mentre è possibile, sebbene
non necessario, installare
una valvola di ritegno sulla
tubazione di aspirazione della
pompa.
Vasetto di espansione
(opzionale): Il vasetto di
espansione ha letto 1” BSP
M e deve essere gonato,
in assenza di pressione di
impianto, al 90% circa della
pressione di ripartenza (es. se
la pressione di ripartenza è 1,5
bar la pressione di gonaggio
sarà di 1,3 bar.
Installazione
Attenzione
La colonna d’acqua
sovrastante EASY-SMALL non
deve generare una pressione
superiore alla pressione di
marcia pompa ( Pm ).
Attenzione
La pressione mas-
sima generata dalla
pompa deve essere maggiore
di almeno 1-1.5 bar (15 psi)
rispetto alla pressione di
marcia (Pm). Se la pressione
della pompa è insufciente
EASY-SMALL arresterà la
pompa segnalando anomalia
di marcia a secco.
Prima messa in marcia
Adescare la pompa
Per la procedura di adesca-
mento ( riempimento ) della
pompa riferirsi al manuale della
pompa stessa.
Attenzione
EASY-SMALL è provvisto di
una valvola di non ritorno: non
utilizzare la bocca di uscita
di EASY-SMALL per tentare
di riempire la pompa per
l’adescamento.
Dare tensione
si accende il led
rosso (Power);
immediatamente
EASY-SMALL rileva
l’assenza di
pressione nell’im-
pianto idraulico e
fa partire la
pompa (si accende
il led verde Status).
Se entro 15 secondi dall’av-
viamento EASY-SMALL non
rileva il corretto adescamento,
arresta la pompa per anomalia
di marcia a secco.
Attenzione
Alla prima messa in
marcia può essere ne-
cessario far marciare la pompa
più a lungo per completare
l’adescamento.
Battere il tasto
START/STOP
per rimettere in
marcia la pompa
e completare
l’adescamento.
Motore
Linea
Guarnizione
Passacavo
Collegamenti elettrici
Eseguire i collegamenti
elettrici seguendo lo
schema riportato anche
all’interno del coperchio
schede.
Attenzione: La protezione IP 65
delle parti in tensione è garantita
solo se i passacavi e il coperchio scheda
sono correttamente
assemblati e serrati
NOTA 1 - MARCIA A SECCO = condizione di usso nullo e
pressione inferiore alla pressione di marcia pompa (Pm).
E’ causata da mancanza d’acqua. Dopo 15 secondi EASY-SMALL
ferma la pompa e segnala ANOMALIA. EASY-SMALL effettua
AUTOMATICAMENTE ad intervalli di tempo crescenti (15, 30, 60
minuti e successivamente ogni ora ) dei tentativi di ritorno al
FUNZIONAMENTO NORMALE. Se EASY-SMALL rileva pressione e/o
portata, ritorna a FUNZIONAMENTO NORMALE, altrimenti ferma
nuovamente la pompa sino al tentativo successivo. E’ sempre
possibile effettuare MANUALMENTE un tentativo di ritorno al
funzionamento normale.
NOTA 2 - AVVIAMENTI FREQUENTI = ripetuti arresti e riavvii
della pompa che avvengono a meno di 2 minuti l’uno dall’altro.
Sono causati da un usso inferiore a 2 litri/min (0,5 gpm).
Possono mettere a rischio la pompa. In caso di perdite dell’im-
pianto o di utilizzo prolungato a portata eccessivamente bassa
(inferiore 2 litri/min (0,5 gpm)), la marcia / arresto può avvenire
anche ogni pochi secondi, mettendo a rischio la pompa. In tal
caso, dopo un intervallo di tempo che dipende dalla frequenza
degli arresti/riavvii EASY-SMALL arresta la pompa e la mantiene
ferma per i successivi 30 minuti, per consentirne il raffreddamento,
segnalando ANOMALIA.
Al termine del periodo di raffreddamento, la pompa viene
AUTOMATICAMENTE riavviata. La pompa può essere riavviata
MANUALMENTE in qualsiasi momento.
